Séria PAC1x - Kliešťové prevodníky prúdu

Kliešťové prevodníky s magnetickým obvodom určené na meranie striedavých a jednosmerných prúdov

S magnetickým obvodom určené pre multimetre a osciloskopy
Typ: AC + DC
Rozsah: 0,5 A ... 400 A AC (600 A DC)
Priemer klieští: 30 mm
Šírka pásma: 30 000 Hz

Cena od 284 EUR
od 349,32 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (3)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Kančo
Ing. Jan Kančo
Vedúci predajnej skupiny meracie a testovacie prístroje FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatné.

Varianty k produktu Séria PAC1x - Kliešťové prevodníky prúdu (3)

Príslušenstvo P01.1201.15 - Prevodník PAC15-3
Prevodník kliešťový AC/DC
PAC 15
Rozsah merania 0,5 A...400 A AC, 600 A DC
Výstup 1 mV / A
Priemer 30 mm, vodič s konetormi Ø4 mm
Dodávka vrátane 9V batérie návodu na obsluhu
OBJ: P01.1201.15
EAN: 3663653001236
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
284 EUR/ks
349,32 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1201.16 - Prevodník PAC16-3
Prevodník kliešťový AC/DC
PAC 16
Rozsah merania 0,5 A...40 A AC, 60 A DC
Rozsah merania 0,5 A...400 A AC, 600 A DC
Výstup 10 mV / A a 1 mV / A
Priemer 30 mm, vodič s konetormi Ø4 mm
Dodávka vrátane 9V batérie návodu na obsluhu
OBJ: P01.1201.16
EAN: 3663653001243
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
319 EUR/ks
392,37 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1201.17 - Prevodník PAC17-3
Prevodník kliešťový AC/DC
PAC 17
Rozsah merania 0,5 A...40 A AC, 60 A DC
Rozsah merania 0,5 A...400 A AC, 600 A DC
Výstup 10 mV / A a 1 mV / A
Priemer 30 mm, vodič s BNC samec
Dodávka vrátane 9V batérie návodu na obsluhu
OBJ: P01.1201.17
EAN: 3663653001250
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
330 EUR/ks
405,90 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k Séria PAC1x - Kliešťové prevodníky prúdu

Príslušenstvo P01.6510.23 - Napájací adaptér
Adaptér napájací typ AmpFlex
Adaptér napájací typ AmpFlex
Pro řady A110, A130, MA110, MA130, PAC, E, C.A 1110, C.A 1246, C.A 182x
OBJ: P01.6510.23
EAN: 3663653000031
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
47 EUR/ks
57,81 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.2980.75 - Brašna S02
Púzdro prenosné
Púzdro prenosné
S02, 120 x 245 x 60 mm, MultiFix
OBJ: P01.2980.75
EAN: 3760171417393
Záruka: 12 m.
Skladom v GHV
skladom 1 ks
46 EUR/ks
56,58 EUR s DPH
Porovnání
+-
Košík
XF-SS/4 černá Adaptér
Adaptér
XF-SS/4 černá
CAT III, 600 V, 1 A, BNC samec, připojení vodičů 4 mm, rozteč 19 mm, černá
Zjistit více
OBJ: 67.9537-21
EAN: 842640118895
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
9,48 EUR/ks
11,66 EUR s DPH
Porovnání
+-
Košík
XM-BB/4 černá Adaptér
Adaptér
XM-BB/4 černá
CAT III, 600 V, 1 A, BNC samec, připojení vodičů 4 mm, rozteč 19 mm, černá
Zjistit více
OBJ: 67.9536-21
EAN: 842640118888
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
12,19 EUR/ks
14,99 EUR s DPH
Porovnání
+-
Košík
XF-F šedá Spojka
Spojka
XF-F šedá
CAT III, 300 V, 1 A, pozlacený, šedá
Zjistit více
OBJ: 67.9547-28
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
10,66 EUR/ks
13,11 EUR s DPH
Porovnání
+-
Košík
XLSS-58 černá Predlžovací vodič BNC
Predlžovací vodič BNC
XLSS-58 černá
150cm, PVC, BNC samec pozlacený, černá
CAT II, 1000 V, CAT III, 600 V
Zjistit více
OBJ: 67.9770-15021
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
20,16 EUR/ks
24,80 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Prevodníky AC a DC prúdu série PAC10

Série PAC 10 a PAC 20 ponúkajú ergonomický design a špičkové technické vlastnosti, vďaka ktorým sú mimoriadne ľahko použiteľné. Modely PAC je možné použiť na meranie jednosmerných alebo striedavých, sínusových alebo skreslených prúdov s alebo bez jednosmernej zložky.

Pred každým meraním je nutné vykonať nastavenie DC nuly. To je u série PAC možné jednoduchým stlačením tlačidla.

Pri dlhodobejšom užívaní, napr. pri zázname, môže byť prevodník napájaný z externého 5 VDC vstupu pomocou μUSB konektora. Pokiaľ sa externý zdroj napájania dočasne vypne, prepne sa napájanie na batériu.

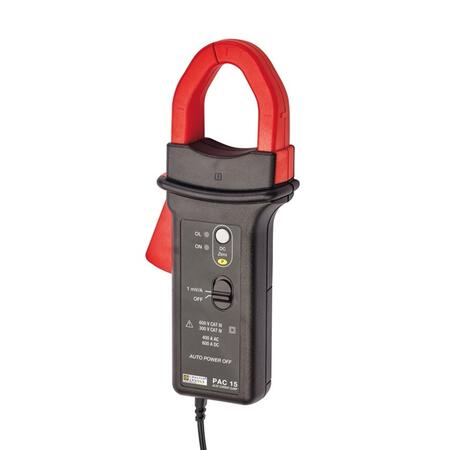

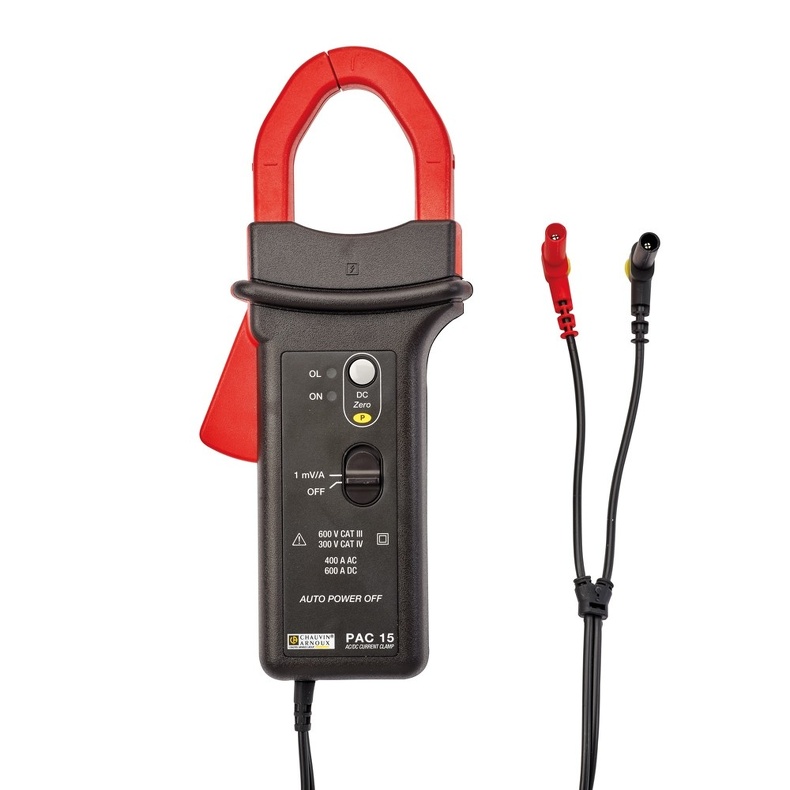

PAC15 - pre multimetre

      • Meranie striedavých prúdov od 0,5 A do 400 A AC, 1 mA / 1 A
      • Meranie jednosmerných prúdov od 0,5 A do 600 A DC, 1 mA / 1 A
      • Šírka pásma DC .. 30 000 Hz
      • Pripojenie 4 mm bezpečnostné banániky - samec kábel 1,5 m

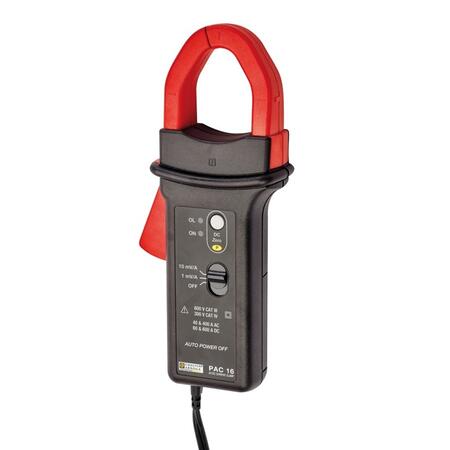

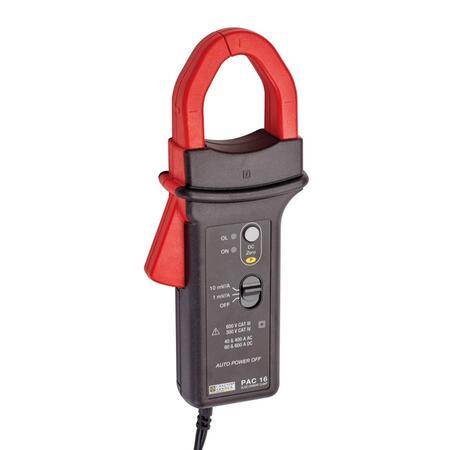

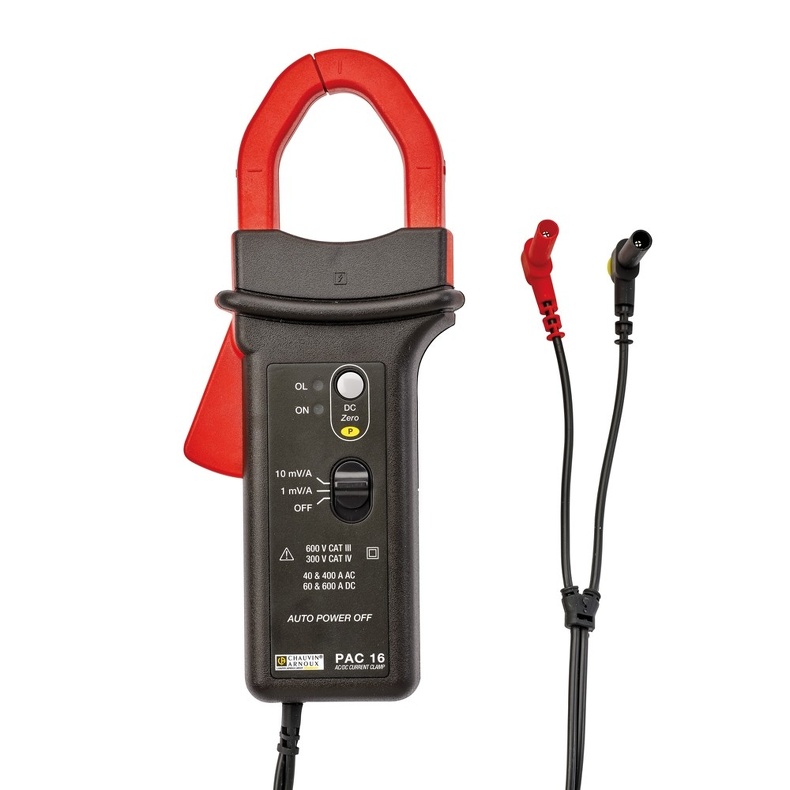

PAC16 - pre multimetre

      • Prepínač rozsahov
      • Meranie striedavých prúdov od 0,5 A do 40 A AC, 10 mA / 1 A
      • Meranie striedavých prúdov od 0,5 A do 400 A AC, 1 mA / 1 A
      • Meranie jednosmerných prúdov od 0,5 A do 60 A DC, 10 mA / 1 A
      • Meranie jednosmerných prúdov od 0,5 A do 600 A DC, 1 mA / 1 A
      • Šírka pásma DC .. 30 000 Hz
      • Pripojenie 4 mm bezpečnostné banániky - samec kábel 1,5 m

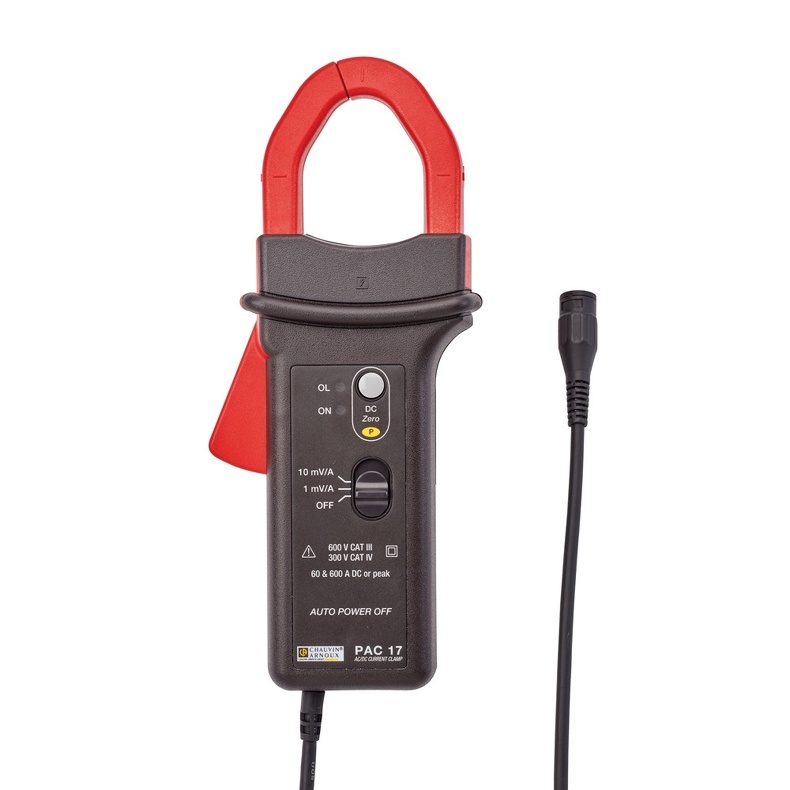

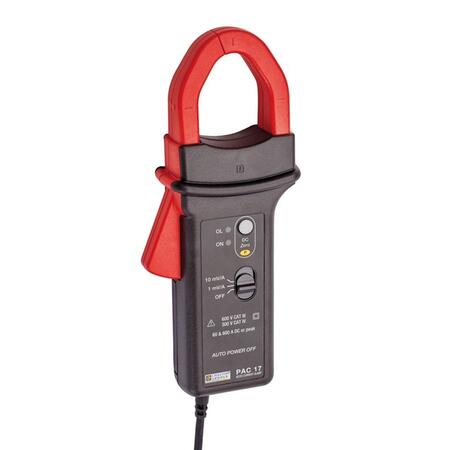

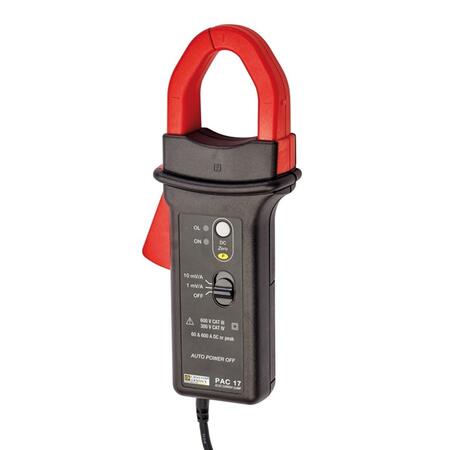

PAC17 - pre osciloskopy

      • Prepínač rozsahov
      • Meranie striedavých prúdov od 0,5 A do 40 A AC, 10 mA / 1 A
      • Meranie striedavých prúdov od 0,5 A do 400 A AC, 1 mA / 1 A
      • Meranie jednosmerných prúdov od 0,5 A do 60 A DC, 10 mA / 1 A
      • Meranie jednosmerných prúdov od 0,5 A do 600 A DC, 1 mA / 1 A
      • Šírka pásma DC .. 30 000 Hz
      • Pripojenie BNC- samec kábel 2 m

Spoločné parametre

    • Automatické nastavenie nuly stlačením tlačidla
    • Priemer klieští 30 mm alebo prípojnica 50x10 mm
    • Hmotnosť cca 440 g
    • Rozmery 224 x 97 x 44 mm
    • Bezpečnostná kategória CAT IV / 300 V

Technické parametre

Parametry

PrúdAC + DC
PrevedenieS magnetickým jádrem


Model Meracie
rozsahy
Výstup Prevodný
pomer
Kmitočtový
rozsah
Typ.
presnosť
Poznámka
PAC10 0,5 ... 400 A AC
0,5 ... 600 A DC
600 mV AC/DC 1 A/1 mV DC ... 5 kHz ≤ 2,0 % vodiče s banánikom Ø 4 mm
PAC11 0,2 ... 40 A AC
0,4 ... 60 A DC
0,5 ... 400 A AC
0,5 ... 600 A DC
600 mV AC/DC 1 A/10 mV
1 A/1 mV
DC ... 10 kHz ≤ 1,5 %
≤ 2,0 %
vodiče s banánikom Ø 4 mm
autom. korekcia DC nuly
PAC12 0,2 A ... 60 A peak
0,4 A ... 60 A DC
0,5 A ... 600 A peak
0,5 A ... 600 A DC
600 mV AC/DC 1 A/10 mV
1 A/1 mV
DC ... 10 kHz ≤ 1,5 %
≤ 2,0 %
šnúra s BNC konektorom
autom. korekcia DC nuly
