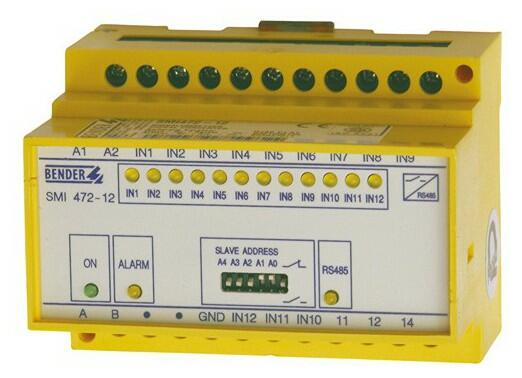

SMI472-12 - Prevodník signálov
Prevodník signálov z relé na sériové rozhranie RS485 s protokolom BMS.
Dopyt na produktPorovnať
Nahradené produktmi
Prevodník signálov z relé na sériové rozhranie RS485 s protokolom BMS.
Popis produktu
- 12 digitálnych vstupov
- Nastaviteľný pracovný režim: N/C alebo N/O pre digitálne vstupy
- ALARM indikácia pre každý digitálny vstup
- Relé výstup na indikáciu akejkoľvek poruchy
- Nastavenie adresy pomocou DIP prepínača
- Výstup RS485 (BMS protokol)
Rozšírené informácie
Popis a použitie
Signálne prevodníky SMI472-12 prevádzajú digitálne signály (alarmy, stavové hlásenia...) na sériový kód určený pre zbernicu BMS. 12 digitálnych vstupov môže byť rozdelených do dvoch skupín: signály ALARM a stavové signály. Štandardné nastavenie z výroby je 8 vstupov ALARM a 4 vstupy STAV.
Funkcia
Pre každý digitálny vstup IN1...IN12 je na čelnom paneli rezervovaná signalizácia LED. Pomocou prepínača DIP je možné nastaviť pracovný režim vstupných relé (N/O alebo N/C). Jedno spoločné vstupné relé slúži k všeobecnej signalizácii poruchy (ALARM). SMI472-12 prevádza vstupné signály na sériový kód určený pre zbernicu BMS. Prevodník slúži ako komunikačné rozhranie k ostatným prístrojom firmy BENDER (napr. MK2430-12), ovládací panel TM atp. Tieto zariadenia môžu monitorovať bezporuchový režim prevodníka SMI472-12.
Technické parametre
| Izolácia podľa IEC 60664-1: | |
| Menovité izolačné napätie | AC 250 V |
|---|---|
| Menovité rázové napätie | 4 kV |
| Stupeň znečistenia | 3 |
| Napájacie napätie: | |
| Menovité pracovné napätie US | viď. údaje pre objednávku |
|---|---|
| Rozsah pracovného napätia | 0,8...1,15 US |
| Menovitý kmitočet | 15...60 Hz |
| Vlastná spotreba max. | 7 W |
| Spínacie prvky: | |
| 1× spínacie relé | s 1 prepínateľným kontaktom |
|---|---|
| Pracovný režim | N/C alebo N/O |
| Menovité spínacie napätie | AC 250 V/DC 300 V |
| Doba elektrickej životnosti | 12000 cyklov |
| Spínacia trieda podľa DIN IEC 60255 diel 0-20 | IIB |
| Zapínacia schopnosť | AC 5 A |
| Vypínacia schopnosť | 2 A (AC 230 V, cos φ = 0,4) 0,2 A (DC 220 V, L/R = 0,04 s) |
| Rozhranie: | |
| Protokol | BMS/RS485 |
|---|---|
| Rozsah adries | 1...30 |
| Max. dĺžka káblov | 1200 m |
| Odporúčaný typ káblov | J(Y)STY 2×0,6 |
| Zakončovací odpor | 120 Ω (0,25 W) |
| Vstupy: | |
| Digitálne vstupy IN1...IN8 | 12 |
|---|---|
| Galvanicky oddelené | NIE |
| Pripojenie k digitálnym vstupom | beznapäťové kontakty |
| Všeobecné informácie: | |
| EMC imunita | podľa EN 61000-6-2 |
|---|---|
| EMC emisie | podľa EN 61000-6-2 |
| Odolnosť proti pádu pri prevoze podľa IEC 60068-2-27 | 15 g/11 ms |
| Odolnosť proti nárazu pri transporte podľa IEC 60068-2-29 | 40 g/6 ms |
| Odolnosť proti vibráciám pri prevoze podľa IEC 60068-2-6 | 1 g/10...150 Hz |
| Odolnosť proti vibráciám pri transporte podľa IEC 60068-2-6 | 2 g/10...150 Hz |
| Samozhášateľnosť | UL94V-0 |
| Pracovná teplota okolia | -10...+55 °C |
| Skladovacia teplota | -40...+70 °C |
| Pracovná činnosť | trvalá |
| Montáž na DIN lištu | akákoľvek pozícia |
| Prípojenie | pomocou skrutkových svoriek |
| Priemer pripojovacieho vodiča | 0,2...4 mm2 (podľa typu vodiča) |
| Krytie podľa EN 60529 | IP 30 (vnútorné súčasti) IP 20 (konektory) |
| Hmotnosť | cca. 470 g |
