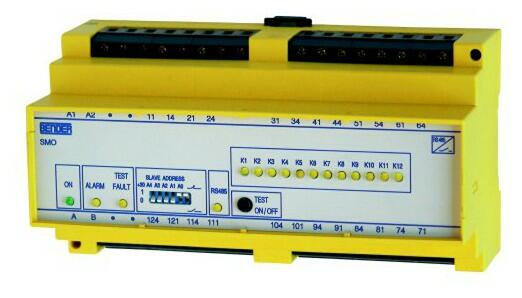

SMO482-12 - Prevodník signálov
Prevodník riadiacich signálov zo zbernice BMS na dvojstavové relé signály
Prevodník riadiacich signálov na dvojstavové relé signály. Každé výstupné relé môže byť priradené ľubovoľnému kanálu ľubovoľného komunikačného zariadenia.
Cena 916 EUR
1 099,20 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (1)
Dopyt na produktPorovnať
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.
Varianty k produktu SMO482-12 - Prevodník signálov (1)
Prevodník
SMO482-12AC 230V 50/60Hz
OBJ: B95012039
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
916 EUR/ks
1 099,20 EUR s DPH
+-
Popis produktu
- 12 výstupných relé pre ľubovoľne zvolené kanály zbernice BMS
- Nastaviteľný režim N/C alebo N/O
- Tlačítko TEST na overenie funkcie výstupných relé
- Kontrolná LED na indikáciu stavu: ON, ALARM a TEST
- Vstup RS485 (BMS protokol)
Rozšírené informácie
Popis a použitie
Signálne prevodníky SMO482-12 prevádza informácie o zistených poruchách prenášaných BMS zbernicou na dvojstavové releové signály. Každé výstupné relé prevodníku SMO482-12 môže byť priradené ľubovoľnému kanálu ľubovoľného komunikačného zariadenia. Výstupné relé prevodníku môžu slúžiť napríklad pre
- spínanie zvukovej alebo svetelnej signalizácie zistených porúch
- selektívne riadenie a/alebo odpínanie vadných prúdových slučiek strážených systémom EDS alebo RCMS
- prenos informácií do centrálneho technického dispečingu
Funkcia
Ak pripojené externé zariadenie indikuje poruchu, je informácia o tejto poruche prenášaná odpovedajúcim kanálom zbernice BMS do prevodníka SMO482-12. Prevodník túto informáciu vyhodnotí zopnutím príslušného výstupného relé, ktoré svojími parametrami odpovedá adrese kanálu, ktorým bola informácia o poruche prenášaná. Pracovný režim výstupného relé môže byť zvolený buď N/O alebo N/C. Priradenie výstupných relé ku konkrétnemu kanálu a vyhodnocovaciemu prístroju je možné zadať nastavením príslušnej adresy pomocou prepínača DIP na čelnom paneli prístroja SMO482-12.
Technické parametre
| Izolácia podľa IEC 60664-1: | |
| Menovité izolačné napätie | AC 250 V |
|---|---|
| Menovité rázové napätie | 4 kV |
| Stupeň znečistenia | 3 |
| Napájacie napätie: | |
| Menovité pracovné napätie US | viď. údaje pre obj. |
|---|---|
| Rozsah pracovného napätia | 0,8...1,1 US |
| Menovitý kmitočet | 50...60 Hz |
| Vlastná spotreba max. | max. 3 W |
| Spínacie prvky: | |
| 12 spínacích relé | s 1 prepínateľným kontaktom |
|---|---|
| Pracovný režim | nastaviteľný N/C alebo N/O |
| Menovité spínacie napätie | AC 250 V/DC 300 V |
| Doba elektrickej životnosti | 10000000 cyklov |
| Spínacia trieda podľa DIN IEC 60255 diel 0-20 | IIB |
| Zapínacia schopnosť | AC 5 A |
| Vypínacia schopnosť | 2 A (AC 230 V, cos φ = 0,4) 0,2 A (DC 220 V, L/R = 0,04 s) |
| Rozhranie: | |
| Protokol | BMS/RS485 |
|---|---|
| Rozsah adries | 1...30, offset 30 |
| Max. dĺžka káblov | 1200 m |
| Odporúčaný typ káblov | J(Y)STY 2×0,6 |
| Zakončovací odpor | 120 Ω (0,25 W) |
| Všeobecné informácie: | |
| EMC imunita | podľa EN 61000-6-2 |
|---|---|
| EMC emisie | podľa EN 61000-6-2 |
| Odolnosť proti pádu pri prevoze podľa IEC 60068-2-27 | 15 g/11 ms |
| Odolnosť proti nárazu pri transporte podľa IEC 60068-2-29 | 40 g/6 ms |
| Odolnosť proti vibráciám pri prevoze podľa IEC 60068-2-6 | 1 g/10...150 Hz |
| Odolnosť proti vibráciám pri transporte podľa IEC 60068-2-6 | 2 g/10...150 Hz |
| Samozhášateľnosť | UL94V-0 |
| Pracovná teplota okolia | -10...+55 °C |
| Skladovacia teplota | -40...+70 °C |
| Pracovná činnosť | trvalá |
| Montáž na DIN lištu | akákoľvek pozícia |
| Pripojenie | pomocou skrutkových svoriek |
| Priemer pripojovacieho vodiča | 0,2...4 mm2 (podľa typu vodiča) |
| Krytie podľa EN 60529 | IP 30 (vnútorné súčasti) IP 20 (konektory) |
| Hmotnosť | cca. 470 g |
