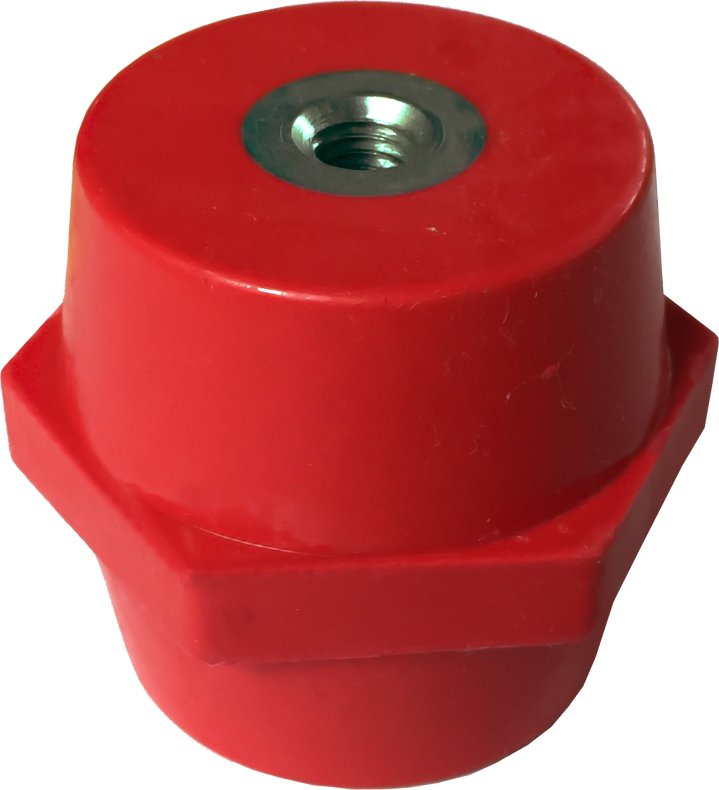

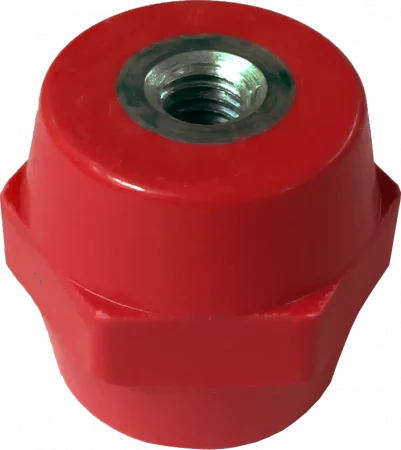

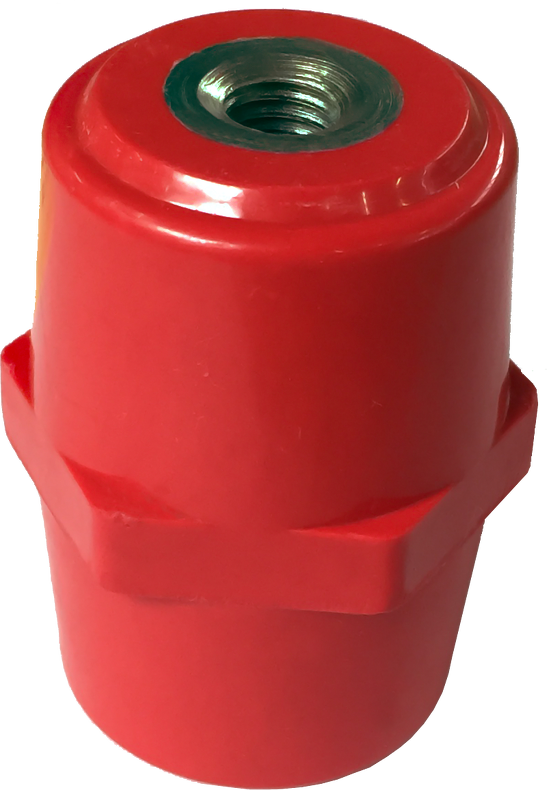

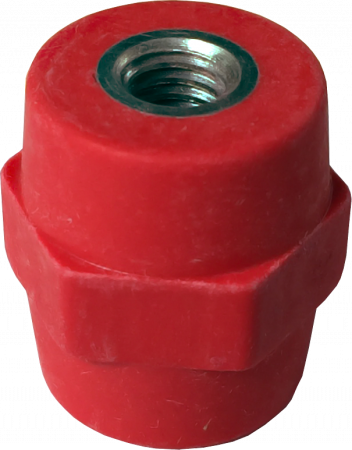

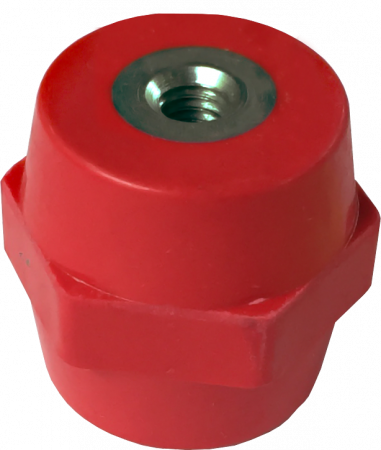

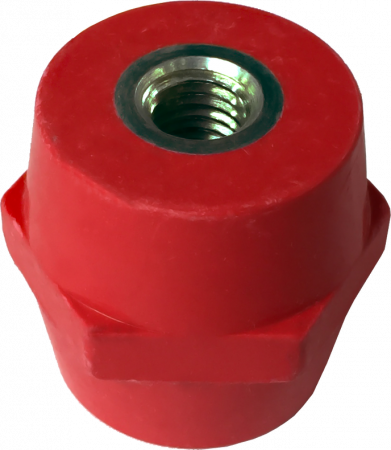

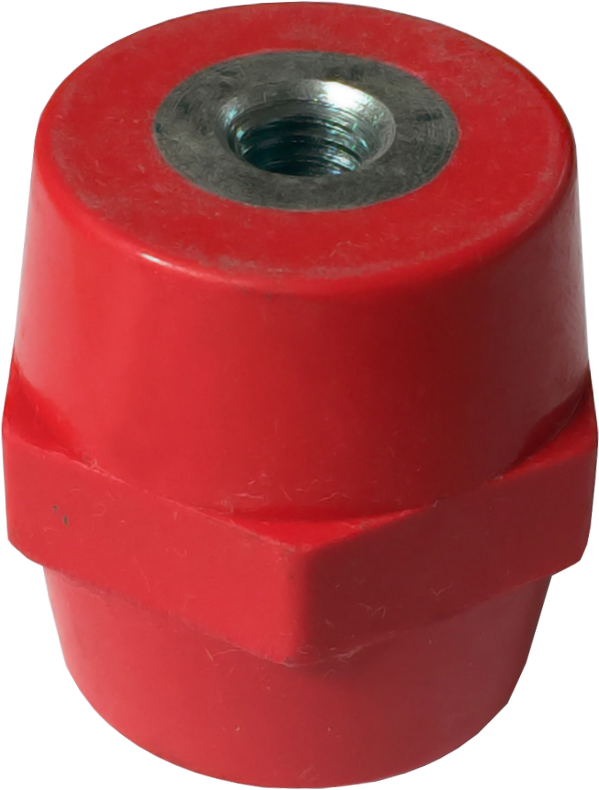

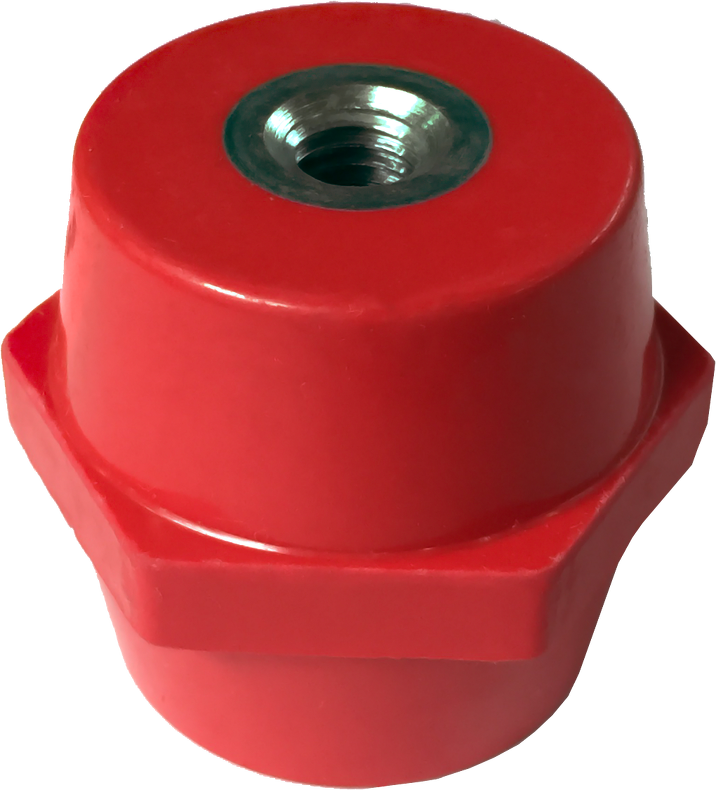

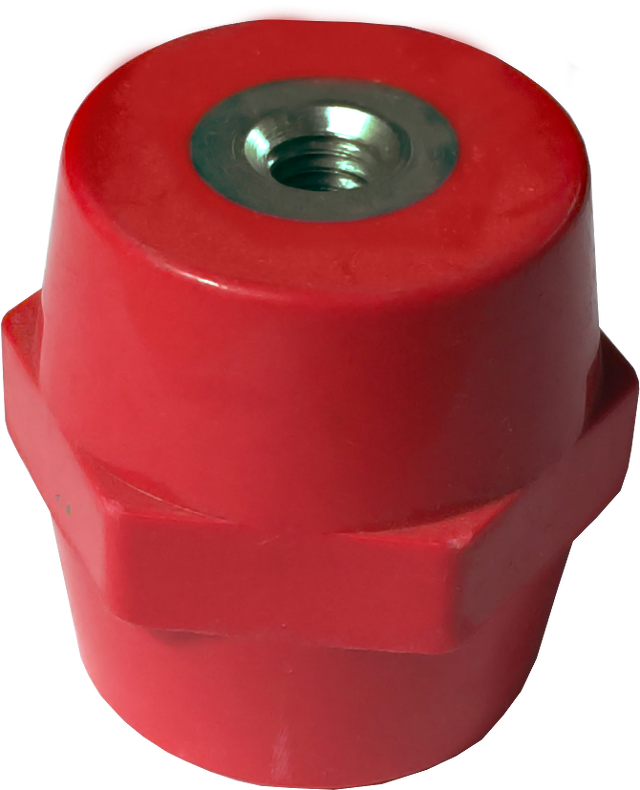

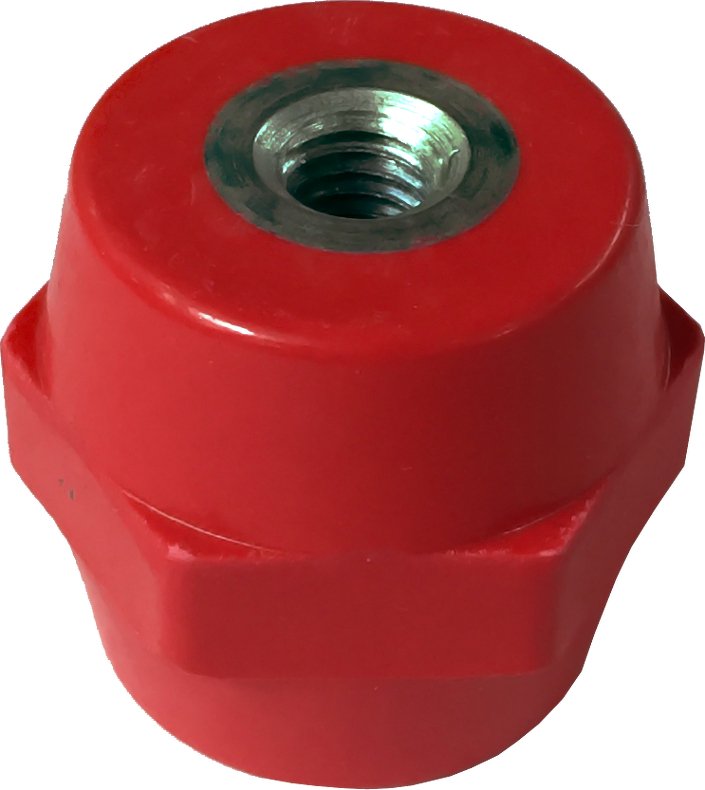

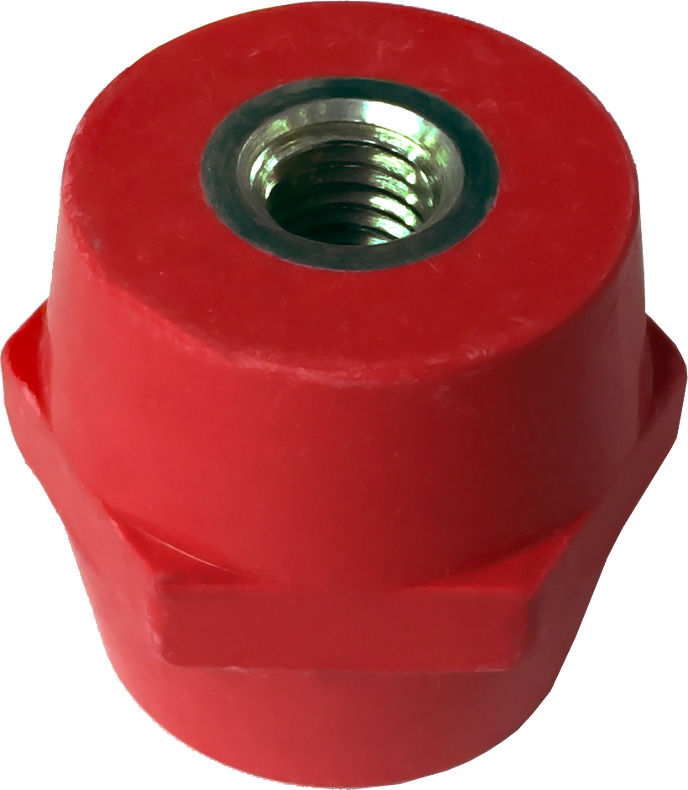

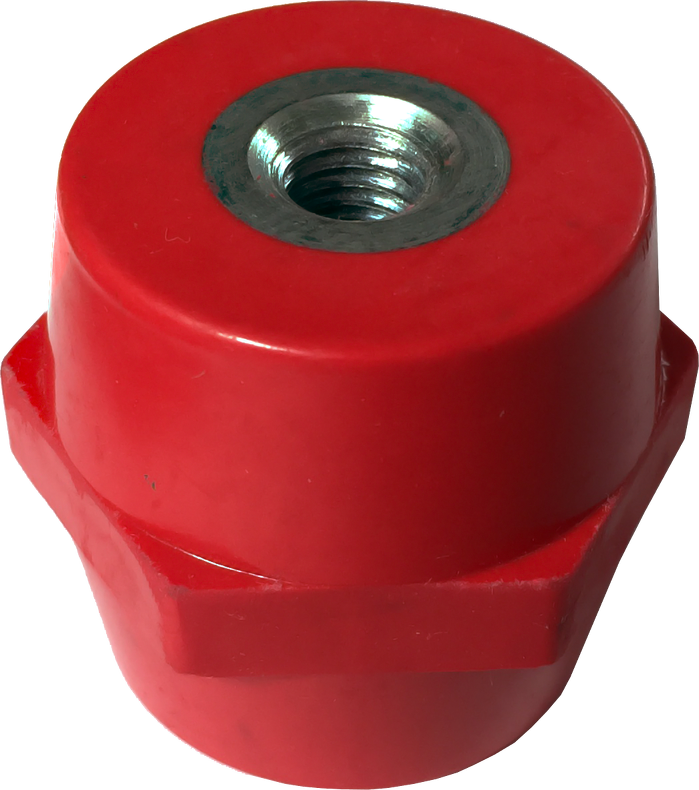

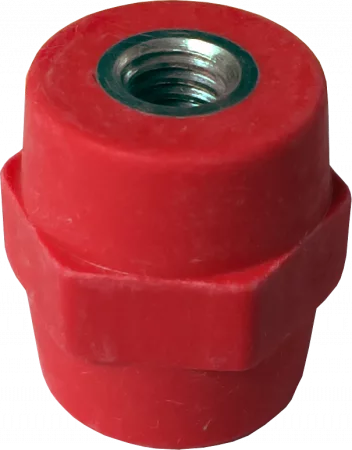

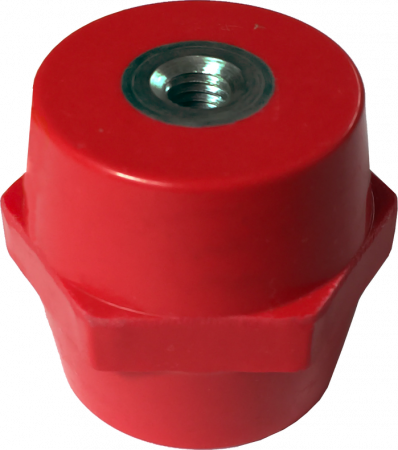

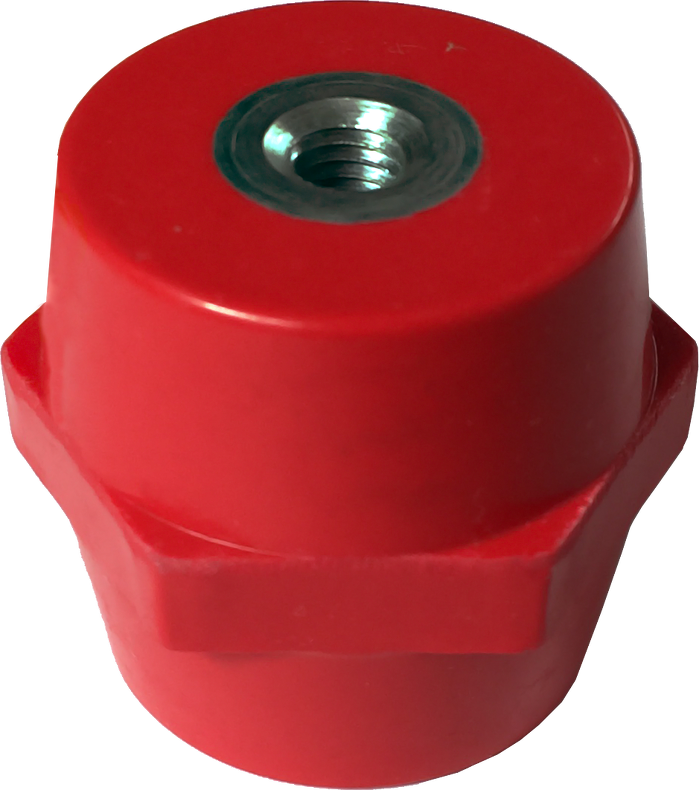

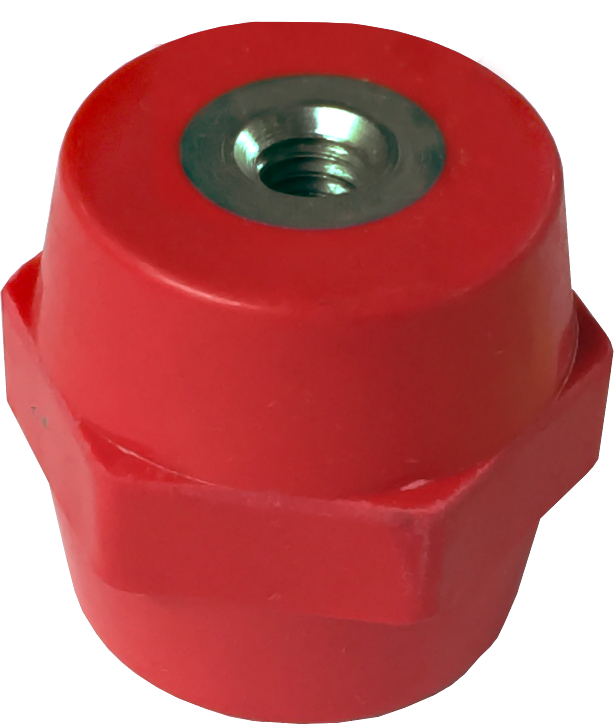

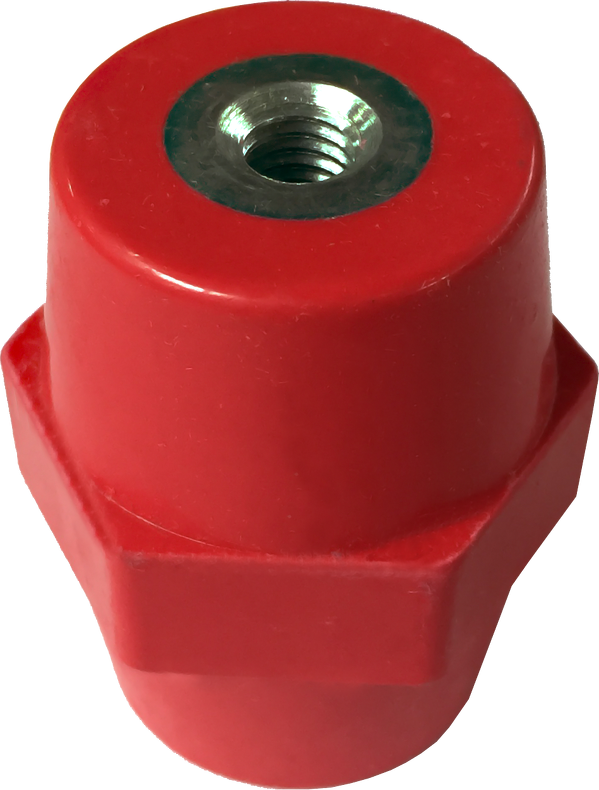

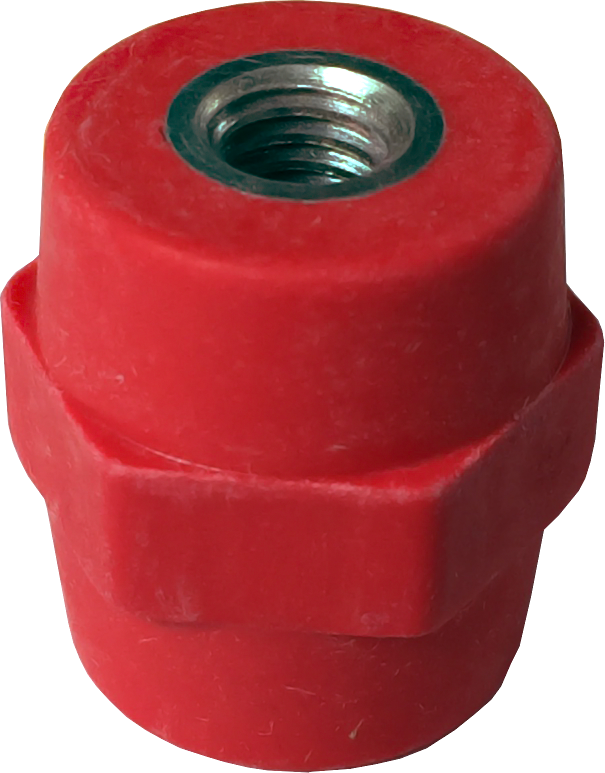

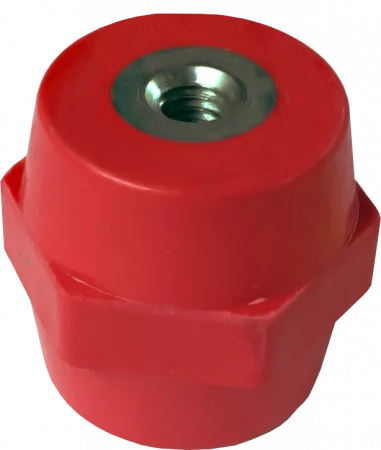

Súdkové izolátory do 200°C
Prevedenie s vnútornými závitmi na oboch stranách. Plastové izolátory s teplotným rozsahom od -40 °C do +130 °C v červenom prevedení, ktorých rozmerová stálosť je väčšia ako +200 °C. Izolátory sú vyrobené z polyesterovej živice, spevnené sklenými vláknami (bez halogénovej).
Cena od 1,90 EUR
od 2,28 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (13)
Dopyt na produktPorovnať
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA a prípojnicových systémov Wöhner.
Varianty k produktu Súdkové izolátory do 200°C (13)
Izolátor 20/M 6
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 20mm; Dva vnitřní závity: M6; Jmenovité napětí (IEC): 600V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05779.000
EAN: 4021267057794
Záruka: 24 m.
Skladom v GHV
skladom >100 ks
1,90 EUR/ks
2,28 EUR s DPH
+-
Izolátor 30/M 6
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 30mm; Dva vnitřní závity: M6; Jmenovité napětí (IEC): 1500V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05780.000
EAN: 4021267057800
Záruka: 24 m.
Skladom v GHV
skladom 3 ks
3,60 EUR/ks
4,32 EUR s DPH
+-
Izolátor 30/M 8
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 30mm; Dva vnitřní závity: M8; Jmenovité napětí (IEC): 1500V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05792.000
EAN: 4021267057923
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
3,80 EUR/ks
4,56 EUR s DPH
+-
Izolátor 35/M 6
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 35mm; Dva vnitřní závity: M6; Jmenovité napětí (IEC): 1500V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05781.000
EAN: 4021267057817
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
4,40 EUR/ks
5,28 EUR s DPH
+-
Izolátor 40/M 8
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 40mm; Dva vnitřní závity: M8; Jmenovité napětí (IEC): 2000V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05783.000
EAN: 4021267057831
Záruka: 24 m.
Skladom v GHV
skladom 3 ks
5,50 EUR/ks
6,60 EUR s DPH
+-
Izolátor 40/M12
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 40mm; Dva vnitřní závity: M12; Jmenovité napětí (IEC): 2000V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05791.000
EAN: 4021267057916
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
6,80 EUR/ks
8,16 EUR s DPH
+-
Izolátor 45/M 8
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 45mm; Dva vnitřní závity: M8; Jmenovité napětí (IEC): 2000V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05786.000
EAN: 4021267057862
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
6,30 EUR/ks
7,56 EUR s DPH
+-
Izolátor 45/M10
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 45mm; Dva vnitřní závity: M10; Jmenovité napětí (IEC): 2000V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05787.000
EAN: 4021267057879
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
6,60 EUR/ks
7,92 EUR s DPH
+-
Izolátor 50/M 8
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 50mm; Dva vnitřní závity: M8; Jmenovité napětí (IEC): 2000V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05790.000
EAN: 4021267057909
Záruka: 24 m.
Skladom v GHV
skladom >50 ks
7,40 EUR/ks
8,88 EUR s DPH
+-
Izolátor 35/M 8
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 35mm; Dva vnitřní závity: M8; Jmenvité napětí (IEC): 1500V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05782.000
EAN: 4021267057824
Záruka: 24 m.
Nie je skladom
na ceste >10 ks
4,50 EUR/ks
5,40 EUR s DPH
+-
Izolátor 40/M10
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 40mm; Dva vnitřní závity: M10; Jmenovité napětí (IEC): 2000V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05784.000
EAN: 4021267057848
Záruka: 24 m.
Nie je skladom
na ceste >10 ks
6,20 EUR/ks
7,44 EUR s DPH
+-
Izolátor 50/M10
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 50mm; Dva vnitřní závity: M10; Jmenovité napětí (IEC): 2000V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05788.000
EAN: 4021267057886
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
7,80 EUR/ks
9,36 EUR s DPH
+-
Izolátor 60/M10
Polyester vyztužený skelnými vlákny; Barva červená; Výška: 60mm; Dva vnitřní závity: M10; Jmenovité napětí (IEC): 3000V AC/DC;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
Teplotní odolnost: 200°C; Samozhášivost dle UL94-V0; Bez halogenů; Odolnost vůči plazivým proudům: CTI600;
OBJ: 05789.000
EAN: 4021267057893
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
8,30 EUR/ks
9,96 EUR s DPH
+-
Popis produktu
- Bez použitia silikónu a chlóru
- Výška: od 20 do 60 mm
- Závit: od M6 do M12
- Otvor kľúča: od 17 do 46
- Menovité napätie: od 0,6 do 3 kV AC/DC (IEC)
- Samozhášavosť: podľa UL94/V-0
- Teplotný rozsah: od -40 °C do +130 °C
- Rozmerová stabilita (trvalá tepelná odolnosť): 200°C
- Pevnosť v ťahu: od 2 do 18 kN
- Pevnosť v ohybe: podľa DIN EN ISO 178 (90 N/mm2)
- Rázová odolnosť: podľa DIN EN ISO 179 (25-30 kJ/m2)
- Odolnosť proti plazivým prúdom: CTI 600
- Hustota: podľa ASTM D-792, DIN 53479 (1,75 g/cm3)
- Dielektrická pevnosť: podľa DIN EN 60243-1 (150 kV/cm)
- Bez halogénov
Rozšírené informácie
Izolátory s vnútornými závitmi na oboch stranách
| Obj. číslo |
Výška [mm] a |
Závit b |
Veľkosť kľúča c |
Horné/dolné priemer d |
Hĺbka závitu e |
Výška nad závitom f |
Menovité napätie [kV] |
Pevnosť v ťahu [kN] |
|---|---|---|---|---|---|---|---|---|
| 05779 | 20 | M6 | 17 | 15 | 5 | 6 | 0,6 | 2,0 |
| 05780 | 30 | M6 | 30 | 26 | 6 | 8 | 1,5 | 4,0 |
| 05781 | 35 | M6 | 32 | 28 | 8 | 10 | 1,5 | 5,5 |
| 05782 | 35 | M8 | 32 | 28 | 10 | 12 | 1,5 | 6,5 |
| 05783 | 40 | M8 | 40 | 35 | 10 | 12 | 2,0 | 8,0 |
| 05784 | 40 | M10 | 40 | 35 | 12 | 14 | 2,0 | 10,0 |
| 05786 | 45 | M8 | 46 | 38 | 10 | 12 | 2,0 | 8,0 |
| 05787 | 45 | M10 | 46 | 38 | 12 | 14 | 2,0 | 10,0 |
| 05788 | 50 | M10 | 36 | 29 | 14 | 16 | 2,0 | 9,0 |
| 05789 | 60 | M10 | 40 | 35 | 14 | 16 | 3,0 | 18,0 |
| 05790 | 50 | M8 | 36 | 29 | 10 | 12 | 2,0 | 9,0 |
| 05791 | 40 | M12 | 40 | 35 | 11 | 13 | 2,0 | 11,0 |
| 05792 | 30 | M8 | 30 | 26 | 8 | 10 | 1,5 | 6,0 |
Rozmerová schéma izolátora
