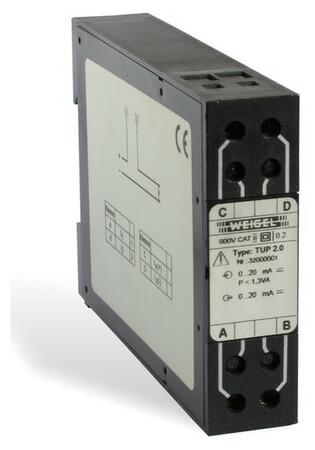

TUP 2.0 2 K - Pasívny oddeľovač normalizanových signálov

Pasívny oddeľovač normalizanových signálov (2 kanály).
Dostupnosť: Na požiadanie
ChatDopyt na produkt
PorovnáníPorovnať
Radek Odložilík
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA a prípojnicových systémov Wöhner.

Popis produktu

Oddeľovač normalizovaných signálov, pasívny (2 kanály).


Rozšírené informácie

Použitie

Dvojkanálový oddeľovač TUP 2.0 (pasívny) meria normalizovaný signál - jednosmerný prúd 0...20 mA, ktorý galvanicky oddeľuje a prevádza na jednosmerný prúd. Výstupný signál môže byť indikovaný ukazovacím meracím prístrojom alebo môže byť použitý pre priemyselné meranie a reguláciu. Ak sa dodrží maximálna, poprípade minimálna povolená záťaž, môže byť pripojených aj niekoľko vyhodnocovacích prístrojov súčasne (ukazovací prístroj, regulátor, zapisovač atď.). Prístroje môžu byť umiestnené v mieste merania alebo vo vzdialených velínoch. Vstup a výstup je vzájomne galvanicky oddelený. Výstup je odolný proti skratu a rozpojeniu. Prevodníky sú konštruované podľa najnovjších bezpečnostných predpisov a sú skúšané proti rušeniu. Sú určené pre zabudovanie do elektrických strojov a rozvádzačov. Pritom je potrebné dodržovať príslušné bezpečnostné predpisy a ustanovenia.

Popis funkcie

Vstupný a výstupný prúd je bez zosilnenia galvanicky oddelený (pomocné napájanie sa nepripojuje). Nevyhnutne nutná energia sa odoberá zo vstupného signálu. Vstupný odpor je preto závislý na vstupnom prúde a pripojenom zaťažovacom odpore RB.

Funkčná schéma

Funkční schéma oddělovače normalizovaných signálů

Vstupné veličiny

Vstupná veličina IE jednosmerný prúd
Menovitý vstupný prúd IEN 20 mA
Merací rozsah 0...IEN
Povolené vybudenie 1,2 IEN
Hranica preťažiteľnosti max. 2 IEN trvalo
Povolené vstupné napätie max. 16 V
Vlastná spotreba 2,4 V pri 20 mA

Výstupné veličiny

Prúdový výstup
Výstupný prúd IA jednosmerný prúd
Menovitý prúd IAN 0...20 mA
Výstupná záťaž RA 0...500 Ω (menovitá 250 Ω)
Chyba záťaže ≤ 0,1 % pri zmene záťaže o 50 %
Zvyškové vlnenie ≤ 30 m Vss
Napätie naprázdno ≤ 25 V
Doba ustálenia ≤ 0,05 s, pri RA max.

Vstup a výstupy sú galvanicky oddelené.

Prevodné charakteristiky

Převodní charakteristiky oddělovače normalizovaných signálů
vstup: 0...20 mA, výstup: 0...20 mA

Presnosť pri menovitých podmienkach

Presnosť
Presnosť ±0,2 % (od 0...IEN)
Teplotný drift ≤ 0,03 %/K (platí pre štandardné prevedenie a max. po dobu 1 roka)
Menovité podmienky
Záťaž 250 Ω ±1 % (prúdový výstup)
Teplota okolia 23 °C ±1 K
Doba zahorenia ≥ 5 min

Medzné hodnoty ovplyvňujúcich veličín

Klimatické vlastnosti klimatická trieda 3, podľa VDE/VDI 3540
Rozsah pracovných teplôt 0...+55 °C
Rozsah skladovacích teplôt -25...+65 °C
Relatívna vlhkosť vzduchu ≤ 75 % ročný priemer, bez orosenia

Predpisy a normy

DIN EN 60 529
DIN EN 60 688
DIN EN 61 715
DIN EN 61 010-1
DIN EN 61 326-1
VDE/VDI 3540 list 2

Schéma pripojenia

Schéma připojení oddělovače normalizovaných signálů

Obsadenie svoriek

Schéma Svorka Funkcia
Obsazení svorek oddělovače normalizovaných signálů A IE1 (+) prúdový vstup
B IE1 (-) prúdový vstup
C IA1 (+) prúdový výstup
D IA1 (-) prúdový výstup
E IE2/sub> (+) prúdový vstup
F IE2 (-) prúdový vstup
G IA2 (+) prúdový výstup
H IA2 (-) prúdový výstup

Rozmerový náčrtok

Rozměrový náčrtek oddělovače normalizovaných signálů
Rozmery sú uvedené v milimetroch

Technické parametre

Konštrukčné prevedenie púzdra púzdro so západkou pre montáž na nosnú lištu 35 mm (DIN EN 60 715)
Materiál púzdra Cycoloy C2950 čierny, so zhášacími prísadami podľa UL 94 V-0
Pripojovacie svorky skrutkové svorky
Prierezy pripojovacích vodičov max. ≤ 4 mm2
Stupeň krytia IP 40 púzdro, IP 20 svorky
Skúšobné napätie 3536 V aktívne obvody proti púzdru
2210 V merací obvod prúdu proti výstupu
Trieda ochrany II
Kategória prepätia CAT II
Stupeň znečistenia 2
Rozmery š × v × d 22,5 mm × 80 mm × 115 mm
Hmotnosť cca 0,12 kg
