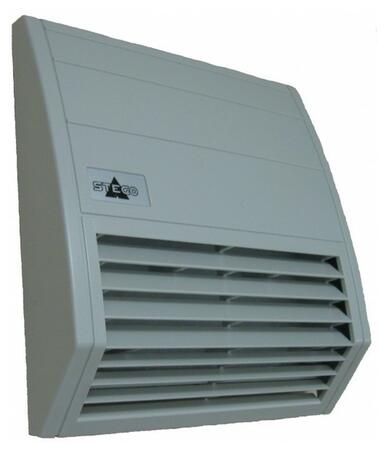

Výstupní mřížky s filtrem
Pro efektivní výstup teplého vzduchu ze skříně. Chrání vnitřní prostředí skříní před pronikáním prachu a vody. Vyrobené z kvalitního odolného plastu.
Dostupnosť: Predaj ukončený
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Popis produktu
- Minimální zástavná hloubka
- Funkční design
- Rychlá a jednoduchá instalace
- Odolný plast
- Filtrační vložka G4
- Stupeň krytí IP55
Rozšírené informácie
Objednací a rozměrové údaje
| Objednací číslo | Výřez do skříně | Šířka | Výška | Tloušťka vnější části mřížky | Zástavná hloubka | Hmotnost | Pro ventilátory |
|---|---|---|---|---|---|---|---|
| 11800.0-00 |
97 x 97 mm |
129 mm |
134 mm |
35 mm |
16 mm |
0,3 kg |
|
| 11801.0-00 |
125 x 125 mm |
157 mm |
170 mm |
40 mm |
16 mm |
0,4 kg |
|
| 11802.0-00 |
176 x 176 mm |
209 mm |
226 mm |
50 mm |
16 mm |
0,6 kg |
|
| 11803.0-00 |
250 x 250 mm |
284 mm |
284 mm |
45 mm |
22 mm |
1,0 kg |
Provozní vlastnosti
- Samolepící těsnění montážního rámu brání prachu a vodě pronikat do skříně.
- Funkční tvar vstupního a výstupního filtru velmi účinně zabraňuje vnikání vody a prachu. Výhodou je omezení znečištění filtrační vložky špínou a prodloužení doby jejich výměn.
- Tvar mřížky zajišťuje velmi nízkou provozní hlučnost.
- Funkční a moderní konstrukce umožňuje časově úspornou montáž a údržbu.
- Vysoce odolné plasty.
Montáž a údržba
Ventilátory STEGO lze snadno připojit a nainstalovat z vnějšku skříně.
- Vyřízněte otvor do stěny skříně. Šablona pro výřez otvoru je součástí dodávky. Hrany otvoru pečlivě očistěte od špíny, pilin a mastnoty.
- Odstraňte ochrannou fólii ze samolepícího těsnění na montážním rámu. Vložte montážní rám do otvoru a přitiskněte jej. Rám zůstane trvale uchycen na skříni.
- Ventilátor připojíte pomocí bezšroubových svorek k napájecímu napětí a zasuňte jej do rámu. Upevněte pomocí šroubů.
- Filtrační vložku vložte do krytu a kryt zamáčkněte do rámu, tím je instalace dokončena.
Čištění a výměna filtrační vložky je jednoduchá a rychlá. Sejměte kryt filtru, vyměňte filtrační vložku a zaklapněte zpět. Montáž a výměnu může jednoduše provést z vnějšku jedna osoba, bez potřeby nářadí.
Technické parametre
| Materiál krytu | světle šedý plast (RAL 7035) dle UL94 V-0, odolný vůči nárazům, počasí a UV záření |
|---|---|
| Upevnění rámu mřížky | oboustrannou lepící páskou pro uchycení z vnější strany skříně případně šrouby, vyžadují-li to provozní podmínky. Montážní šablona pro výřez a vrtání otvorů je součástí dodávky |
| Filtrační vložka | G4 dle DIN EN 779, stupeň filtrace 94 % |
| Materiál filtračních vložek | syntetické vlákno progresivní konstrukce, tepelná odolnost do 100 °C; samozhášivost třída F1; odolnost proti vlhkosti do 100 % relativní vlhkost, lze opakovaně používat - možno prát nebo vysávat |
| Provozní/skladovací teplota | -45 až +70 °C (-49 až +158 °F) |
| Stupeň krytí/třída ochrany | IP55 / I (zemněním) |
| Schválení | VDE/UL File No. E234324 |
