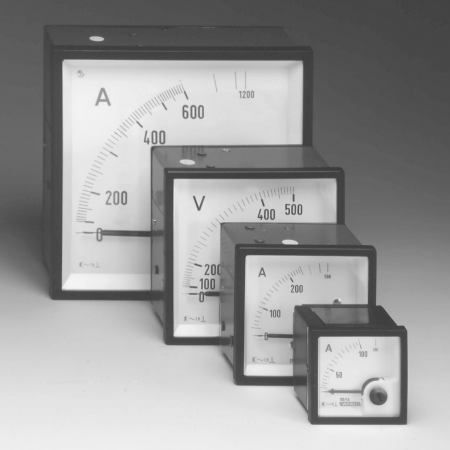

WSQ48 / WQ 72/96/144 RS

Analógové prístroje na meranie striedavých prúdov alebo napätí (séria M) - magnetoelektrické ústrojenstvo, stupnica 90°.
Dostupnosť: Na požiadanie
ChatDopyt na produkt
PorovnáníPorovnať
Radek Odložilík
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA a prípojnicových systémov Wöhner.

Popis produktu

Analógové prístroje na meranie striedavých prúdov alebo napätí (séria M) - magnetoelektrické ústrojenstvo, stupnica 90°.

Rozšírené informácie

Meracie ústrojenstvo

Elektromagnetické meracie ústrojenstvo s plašťovým jadrom, tlmením silikónovým olejom a hrotovým uložením - systém s pružne uloženými ložiskovými kameňmi.

Elektrické vlastnosti

Meraná veličina striedavý prúd alebo napätie
Kmitočtový rozsah 16 2/3...100 Hz
Medz preťažiteľnosti
- trvalo
- max. po dobu 5 s
(podľa DIN EN 60 051-1)
1,2-násobok
2-násobok (voltmetre)
10-násobok (ampérmetre)
Vlastná spotreba
- voltmetre
- ampérmetre

cca 1,5...3 VA
cca 0,5...1 VA
Kategória merania CAT III
Pracovné napätie viď. katalógový list
Stupeň znečistenia 2
Stupeň krytia IP 52 púzdro
IP 00 svorky bez ochrany
IP 20 svorky s ochranou

Meracie rozsahy

striedavý prúd1)striedavé napätie
40 mA 6 V
60 mA 10 V
100 mA 15 V
150 mA 25 V
250 mA 40 V
400 mA 60 V
600 mA 100 V
1 A 150 V
1,5 A 250 V
2,5 A 400 V
4 A 500 V
5 A 600 V
6 A
10 A
15 A
25 A
40 A
60 A
100 A
pre pripojenie meniča 1)2)
N/1 A sek. 100 V
N/5 A sek. 110 V
Uveďte prosím menovitý prevod transformátora
1) koncová hodnota mer. rozsahu = 2-násobku men. hodnoty (predlžená stupnica)
2) koncová hodnota mer. rozsahu = 1,2-násobku men. hodnoty (predlžená stupnica)

Indikácia

Ukazovateľ rovný, zakončený nožom
Výchylka ukazovateľa 0...90°
Farba stupnice biela
Stupnica na začiatku zhustená,
začína od cca 1/5 men. hod. mer. rozsahu
Delenie stupnice hrubé a jemné
Dĺžka stupnice WSQ 48
44 mm
WQ 72 RS
69 mm
WQ 96 RS
94 mm
WQ 144 RS
146 mm

Presnosť pri menovitých podmienkach

Trieda presnosti 1,5 podľa DIN EN 60 051-1
Menovité podmienky
Teplota okolia 23°C
Prevádzková poloha menovitá ± 1°
Vstupná veličina menovitá hodnota meracieho rozsahu
Kmitočet 45...65 Hz
Priebeh signálu sínusový, činiteľ harmonického skreslenia < 5%
Ostatné podľa DIN EN 60 051-1
Ovplyvňujúce veličiny
Teplota okolia 23 °C ± 2 K
Prevádzková poloha menovitá ± 5°
Kmitočet 15...100 Hz (napätie)
15...400 Hz (prúd)
Intenzita cudzích magnetických polí 0,5 mT

Medzné hodnoty ovplyvňujúcich veličín

Klimatické vlastnosti klimatická trieda 2, podľa VDE/VDI 3540, list 2
Rozsah pracovných teplôt -25...+40 °C
Rozsah skladovacích teplôt -25...+65 °C
Relatívna vlhkosť vzduchu 75 % roč. priemer, bez orosenia
Rázová odolnosť 15 g, 11 ms
Vibračná odolnosť 2,5 g, 5...55 Hz

Schémy pripojenia

striedavé napätie Schéma připojení WSQ (střídavé napětí)
striedavý prúd Schéma připojení WSQ (střídavý proud)

Rozmerový náčrtok

Rozměrový náčrtek WSQ

Rozmery (v mm)WSQ 48WQ 72 RSWQ 96 RSWQ 144 RS
a 48 72 96 144
b 45 66 90 137
c 48 57 60 60

Technické parametre

Konštrukčné prevedenie púzdra štvorcové púzdro pre zabudovanie do ovládacích panelov rozvádzačov, strojov alebo mozaik (mimo WSK48)
Materiál púzdra samozhášací plast (WSQ 48)
oceľový plech (WQ 72/96/144 RS)
Čelné sklo tabuľové sklo
Farba čelného rámčeku čierna (odtieň RAL 9005)
Prevádzková poloha zvislá ± 5°
Spôsob upevnenia listovými príchytkami (WSQ 48)
skrutkovými svorkami(WQ 72/96/144 RS)
Montáž do radu vedľa seba (aj bez medzier)
Hrúbka panela 1...15 mm
Pripojovacie svorky
Voltmetre a ampérmetre ≤ 30 A
(WSQ 48)
šesťhrany s vnútorným závitom, skrutkou M4 a strmeňom E3
Voltmetre a ampérmetre ≤ 3 A
(WQ 72/96/144 RS)
šesťhrany s vnútorným závitom, skrutkou M3 a strmeňom C6
Ampérmetre > 3...30 A
(WQ 72/96/144 RS)
šesťhrany s vnútorným závitom, skrutkou M5 a strmeňom
Ampérmetre > 30...60 A šesťhrany s vnútorným závitom, skrutkou M6 a strmeňom
Ampérmetre > 60 A Svorníky M8 s maticou
Rozmery [mm] WSQ 48 WQ 72 R WQ 96 R WQ 144 RS
Predný rámček 48 72 96 144
Púzdro 45 66,5 90,5 137
Konštrukčná hĺbka 48 57 60 60
Výrez v paneli 45,2+0,3 68,3+0,4 92+0,8 138+1
Hmotnosť cca 0,1 kg 0,2 kg 0,3 kg 0,6 kg

Súbory na stiahnutie

Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
