» Produkty » Meracia technika pre rozvádzače » Prístrojové transformátory prúdu » Meracie transformátory – s deleným jadrom » KBR 28 - Merací transformátor prúdu s rozoberateľným jadrom, na kábel

Merací transformátor s rozoberateľným jadrom KBR 28

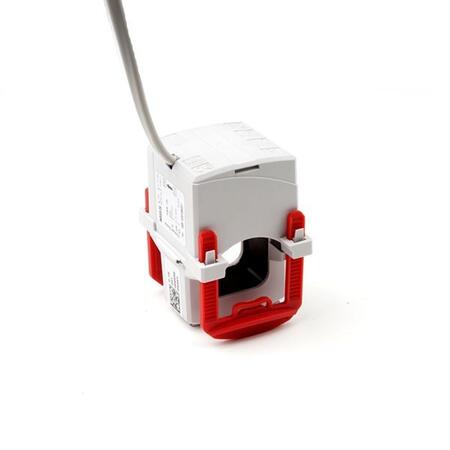

KBR 28 - Merací transformátor prúdu s rozoberateľným jadrom, na kábel

Primárny m. prúd: 100...500 A
Primárny vodič Ø: max 28 mm
Šírka: 49 mm
Výška: 68,2 mm
Hlbka: 89,20 mm

Cena od 67,14 EUR

od 82,58 EUR s DPH

Dostupnosť: Na ceste

Zvoľte variantu (12)

Dopyt na produkt

Porovnať

Jiří Formánek

+420 775 784 899

Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.

Varianty k produktu KBR 28 - Merací transformátor prúdu s rozoberateľným jadrom, na kábel (12)

Merací transformátor prúdu s deleným jadrom, na kábel

KBR 28; 200/1A; 0,3VA; tř.1

Průměr prim. vodiče: 28 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 0,3VA
Třída přesnosti: 1

OBJ: 28-0001

EAN: 4061701090574

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

68,92 EUR/ks

84,77 EUR s DPH

Merací transformátor prúdu s deleným jadrom, na kábel

KBR 28; 250/1A; 1VA; tř.1

Průměr prim. vodiče: 28 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 1

OBJ: 28-0002

EAN: 4061701090581

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

68,92 EUR/ks

84,77 EUR s DPH

Merací transformátor prúdu s deleným jadrom, na kábel

KBR 28; 250/5A; 1VA; tř.1

Průměr prim. vodiče: 28 mm
Převod transformátoru: 250/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 1

OBJ: 28-5001

EAN: 4061701090666

Záruka: 24 m.

Nie je skladom

na ceste >10 ks

67,14 EUR/ks

82,58 EUR s DPH

Merací transformátor prúdu s deleným jadrom, na kábel

KBR 28; 300/1A; 1,5VA; tř.1

Průměr prim. vodiče: 28 mm
Převod transformátoru: 300/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1

OBJ: 28-0003

EAN: 4061701090598

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

68,92 EUR/ks

84,77 EUR s DPH

Merací transformátor prúdu s deleným jadrom, na kábel

KBR 28; 300/5A; 1,5VA; tř.1

Průměr prim. vodiče: 28 mm
Převod transformátoru: 300/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1

OBJ: 28-5002

EAN: 4061701090673

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

67,14 EUR/ks

82,58 EUR s DPH

Merací transformátor prúdu s deleným jadrom, na kábel

KBR 28; 400/1A; 0,5VA; tř.0,5

Průměr prim. vodiče: 28 mm
Převod transformátoru: 400/1A
Jmenovitý výkon: 0,5VA
Třída přesnosti: 0,5

OBJ: 28-0004

EAN: 4061701090604

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

73,81 EUR/ks

90,79 EUR s DPH

Merací transformátor prúdu s deleným jadrom, na kábel

KBR 28; 400/1A; 2,5VA; tř.1

Průměr prim. vodiče: 28 mm
Převod transformátoru: 400/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1

OBJ: 28-0005

EAN: 4061701090611

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

68,92 EUR/ks

84,77 EUR s DPH

Merací transformátor prúdu s deleným jadrom, na kábel

KBR 28; 400/5A; 2,5VA; tř.1

Průměr prim. vodiče: 28 mm
Převod transformátoru: 400/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1

OBJ: 28-5003

EAN: 4061701090680

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

67,14 EUR/ks

82,58 EUR s DPH

Merací transformátor prúdu s deleným jadrom, na kábel

KBR 28; 500/1A; 1VA; tř.0,5

Průměr prim. vodiče: 28 mm
Převod transformátoru: 500/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5

OBJ: 28-0006

EAN: 4061701090642

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

73,81 EUR/ks

90,79 EUR s DPH

Merací transformátor prúdu s deleným jadrom, na kábel

KBR 28; 500/1A; 3VA; tř.1

Průměr prim. vodiče: 28 mm
Převod transformátoru: 500/1A
Jmenovitý výkon: 3VA
Třída přesnosti: 1

OBJ: 28-0007

EAN: 4061701090659

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

68,92 EUR/ks

84,77 EUR s DPH

Merací transformátor prúdu s deleným jadrom, na kábel

KBR 28; 500/5A; 1VA; tř.0,5

Průměr prim. vodiče: 28 mm
Převod transformátoru: 500/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 0,5

OBJ: 28-5004

EAN: 4061701090697

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

72,18 EUR/ks

88,78 EUR s DPH

Merací transformátor prúdu s deleným jadrom, na kábel

KBR 28; 500/5A; 3VA; tř.1

Průměr prim. vodiče: 28 mm
Převod transformátoru: 500/5A
Jmenovitý výkon: 3VA
Třída přesnosti: 1

OBJ: 28-5005

EAN: 4061701090703

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

67,14 EUR/ks

82,58 EUR s DPH

Voliteľné príslušenstvo k KBR 28 - Merací transformátor prúdu s rozoberateľným jadrom, na kábel

Příchytka na lištu DIN na KBR 18L, KBR 28

KBR 18L, KBR 28
Zjistit více

OBJ: 55017

EAN: 4061701165623

Záruka: 24 m.

Skladom v GHV

skladom 3 ks

3,36 EUR/ks

4,13 EUR s DPH

Popis produktu

NNásuvný merací transformátor s rozoberateľným jadrom pre primarne menovité prúdy od 200 do 500 A, sekundárny prúd 5 A alebo 1 A, menovité výkony 0,3 až 3 VA. K dodaniu v triede presnosti 0,5 a 1.

Transformátor KBR 28 nájde hlavné využitie pri dodatočnej montáži na kábel, kedy nie je nutné prerušenie primárneho vodiča. Prichytenie transformátora pomocou fixačnej spony zjednodušuje montáž a umožňuje upevnenie iba jednou rukou. Vďaka malým, kompaktným rozmerom, sú vhodné aj do ťažko prístupných miest alebo obmedzených priestorov.
Transformátory KBR sú vyrobené v súlade s normam DIN EN 60044/1 a VDE 0414 část 1.

Obecné vlastnosti

Men. trvalý tepelný prúd I_cth: 1,2 x I_N
Men. krátkodobý tepelný prúd I_th: 60 x I_N, 1 sec
Nadprúdové číslo: FS5 a FS10
Men. dynamický prúd I_dyn: 2,5 x I_th
Max. prevádzkové napätie U_m: 0.72 kV
Skúšobné izolačné napätie: 3 kV, U_eff, 50 Hz, 1 min.
Menovitý kmitočet: 50 Hz
Odpor záťaže napäťového výstupu: min. 1kΩ
Trieda izolácie: E
Stupeň krytia: IP 20
Rozsah pracovných teplôt: -5°C až +50°C
Rozsah skladovacích teplôt: -25°C až +70°C

Technické parametre

Parametry

Primárny vodič Ø (max)	28 mm
Šírka	49 mm

Parametre variant k KBR 28 - Merací transformátor prúdu s rozoberateľným jadrom, na kábel

Primárny menovitý prúd	Menovitý výkon	Trieda presnosti: 0.5		Trieda presnosti: 1
Primárny menovitý prúd	Menovitý výkon	Sekundárny prúd: 5 A	Sekundárny prúd: 1 A	Sekundárny prúd: 5 A	Sekundárny prúd: 1 A
200 A	0,3 VA				28-0001
250 A	1 VA			28-5001	28-0002
300 A	1,5 VA			28-5002	28-0003
400 A	0,5 VA		28-0004
400 A	2,5 VA			28-5003	28-0005
500 A	1 VA	28-5004	28-0006
500 A	3 VA			28-5005	28-0007

Súbory na stiahnutie

Katalógový list

Katalógový list KBR 28

(PDF, 270 kB)

Pokyny

Návod pre meracie trafa MBS 1/2024

(PDF, 4.4 MB)

Katalóg

Katalógové listy transformátorov KBR

(PDF, 1.7 MB)

Novinky

ElektroPrůmysl 08-2017 - Novinky v oblasti transformátorov prúdu

(PDF, 546 kB)

Články a informácie

Transformátory s rozoberateľným jadrom novo pre meranie do 20 kHz!

Viete, čím meriate? Meracie transformátory prúdu od MBS novo so šírkou pásma do 20 kHz!
