CRITO 185Power pripojovacie svorky
Systém prípojníc s rozstupom 185 mm sa ďalej rozširuje o pripojovacie komponenty CRITO 185Power
V oblasti prívodov, respektíve vývodov elektrickej energie sa Wöhner vydáva úplne novým smerom. Oboje je možné vykonať voliteľne pomocou pripojovacích terminálov alebo modulov CRITO 185Power. Tieto riešenia umožňujú pripojenie vodičov s kruhovým prierezom, plochých vodičov a káblových ôk. Takto je možné pomocou jednotlivých komponentov dostať priamo na prípojnicu prúd až 1600 A. Možnosti pripojení sú úplne kompatibilné so systémom krytia CrossLink.
Prípojnicový systém 185mm

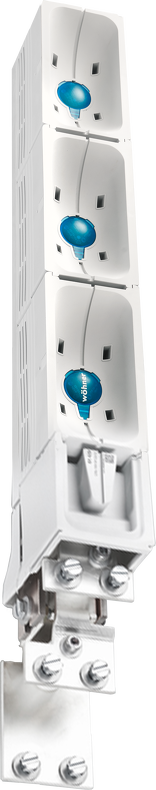

Pripojovacie moduly CRITO 185Power
Pre variabilné napájanie a spojenie so systémom prípojníc chráneným pred nebezpečným dotykom existujú tri možnosti upevnenia:

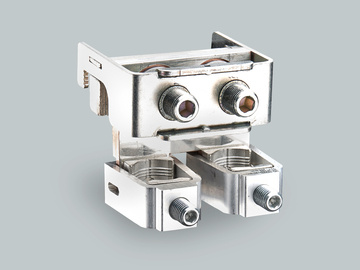

- Pripojovacie svorky vodiča na meď a hliník. Sú vhodné pre vodiče s kruhovým prierezov do priemeru 300mm2

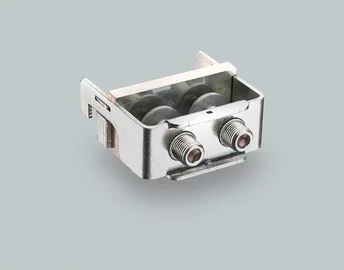

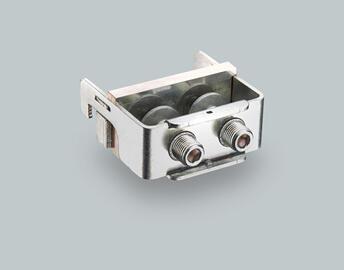

- Pripojenie plochého vodiča pre jeden až dva lamelové ploché vodiče so šírkou 60mm resp. 80mm.

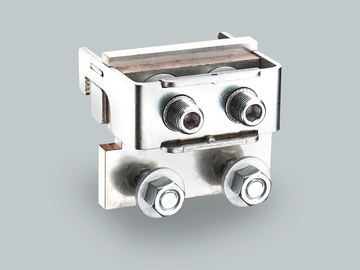

- Skrutkové pripojenie M12 je možné využiť až pre 4 káblové oká.

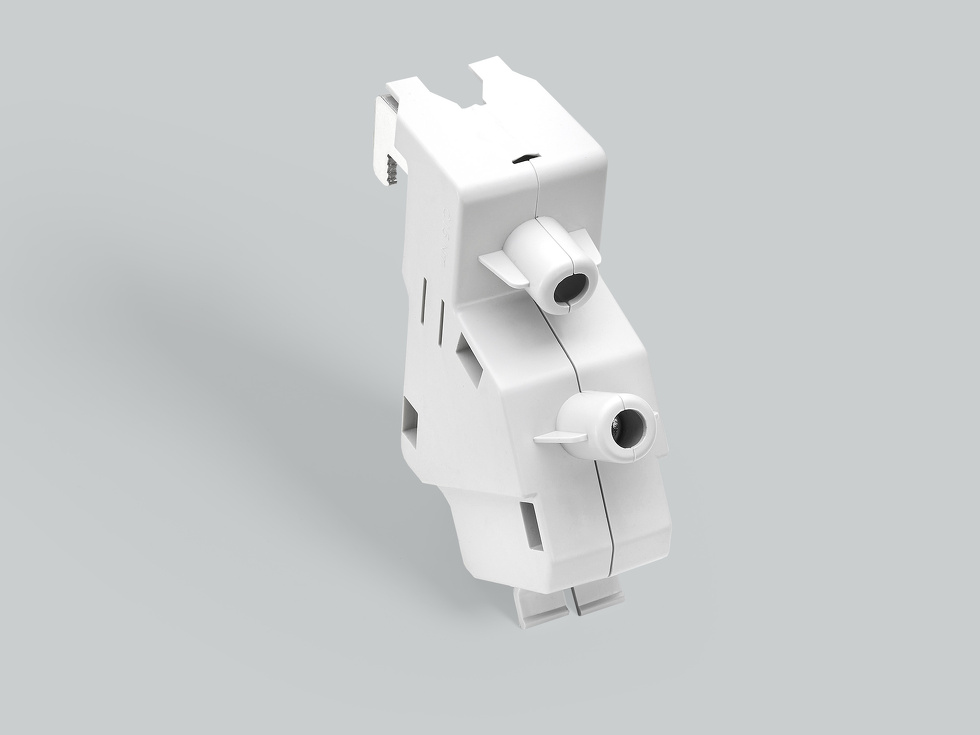

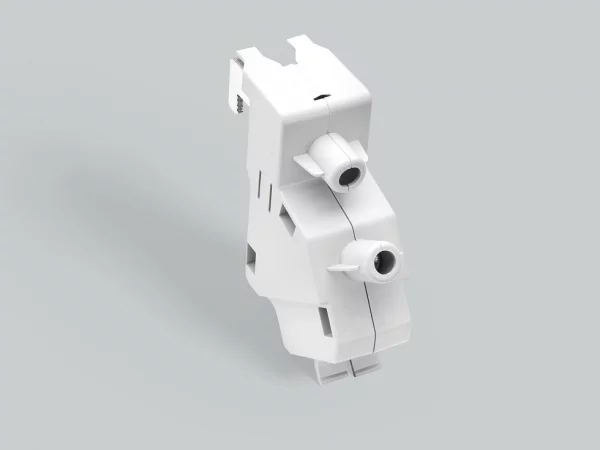

PLUS NOVO DODÁVANÝ KOMPAKTNÝ PRIPOJOVACÍ MODUL S ÚPLNOU OCHRANOU PRED NEBEZPEČNÝM DOTYKOM DO 500A.
V-svorka pre pripojenie prierezov 7 - 240mm2 umožňuje úsporné usporiadanie nad sebou.

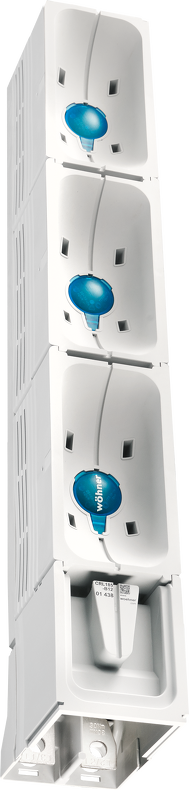

Pripojovací terminál - svorkovnice CRITO 185Power
Možnosti pripojenia pri konštrukčnej šírke modulu iba 100mm:
- Medené lamelové prípojnice do veľkosti 80 x 10mm
- Svorky pre pripojenie vodičov z medi a hliníka do 400mm2
- Káblové oká 3 x 240mm2 alebo 2 x 300mm2
