Fluke 2082 - Pokročilý hľadač káblov pod zemou radu Fluke SmartTrace™

Pokročilý vyhledávač podzemních rozvodných sítí Fluke SmartTrace™ řady 2082

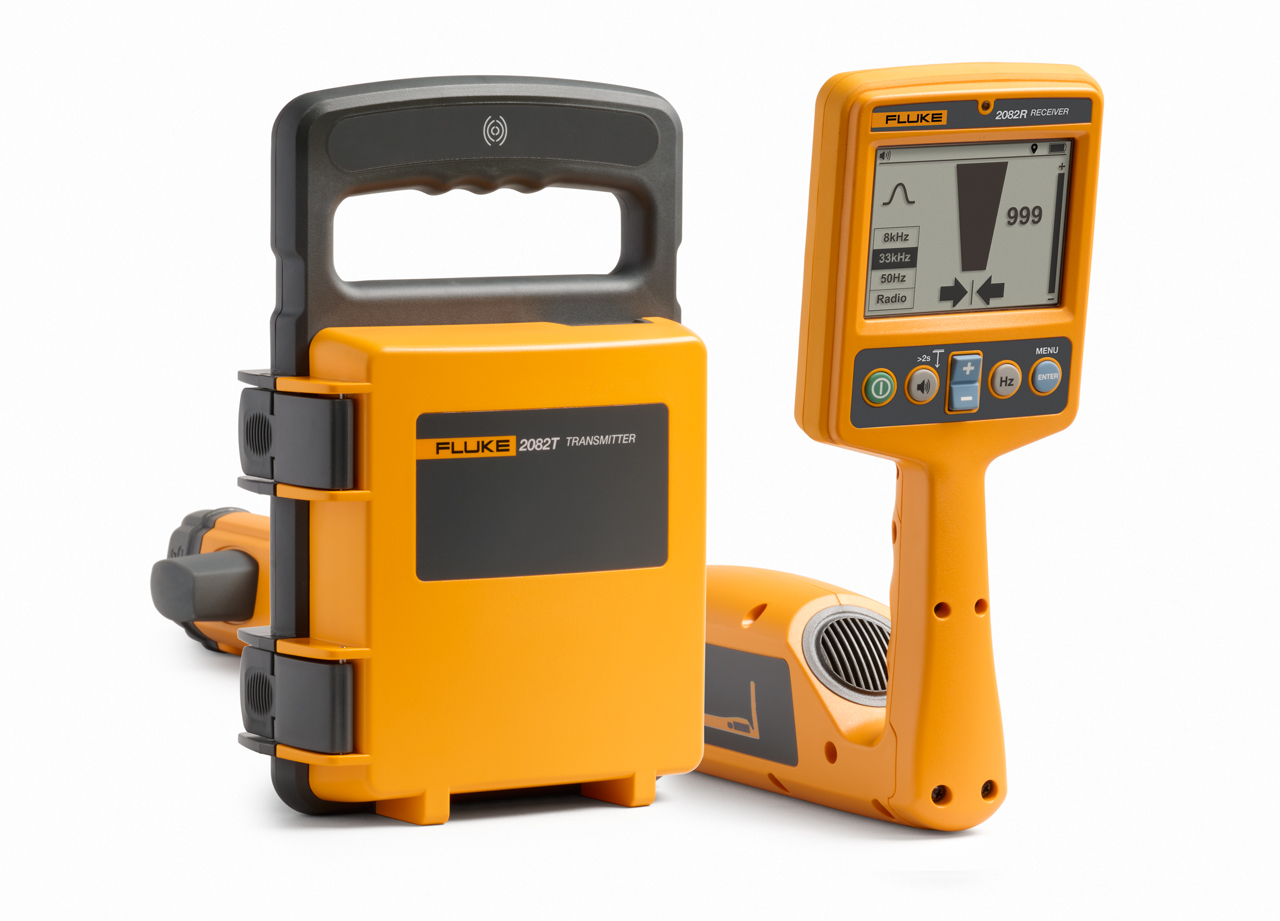

Přístroj SmartTrace™ Fluke 2082 slouží pro přesnou lokalizaci, trasování a dokumentaci podzemních elektrických vedení, komunikačních kabelů a dalších podzemních rozvodných sítí. Slouží ke snížení nákladných zásahů, zpřehlednění pracoviště a zefektivnění pracovních postupů dokumentace.

Vysílač přístroje je navržený pro maximální bezpečí při vyhledávání vedení a to v nejvyšší kategorii bezpečnosti CAT IV / 600 V. Splňuje ty nejnáročnější bezpečnostní normy pro práci s elektřinou v oblasti průmyslu a inženýrských sítí. Displej přijímače ve stupních šedi a praktické, intuitivní rozhraní zajišťují dobrou čitelnost a snadné ovládání v jakýchkoli podmínkách v terénu. Osvědčená frekvence 33 kHz zajišťuje spolehlivou lokalizaci až do hloubky 6m. Dále nabízí vysoce citlivé režimy Power (Napájení) a Radio (Vysílač), které detekují vodiče pod napětím a rádiové signály na podzemním vedení.

Integrované mapování a geolokace s aplikací PointMan^® .Sada Fluke 2082 Elite integruje připojení Bluetooth® a služby GPS prostřednictvím aplikace PointMan®, což je standardní mobilní mapovací platforma pro podzemní inženýrské sítě. Tato integrace umožňuje technikům zaznamenávat přesné údaje polohy v reálném čase přímo z místa provádění prací, aniž by bylo nutné používat další hardware nebo ručně zadávat údaje.

2 pasivní režimy pro vyhledávání kabelů pod napětím (bez nutnosti vysílače):

• Detekce 50/60 Hz sítě - elektrické signály jsou vytvářeny proudem protékajícím v kabelech. Tyto signály mají frekvenci 50 Hz nebo 60 Hz v závislosti na regionu. Tuto frekvenci lze nastavit na přijímači.
• Radiofrekvenčí režim - Rádiové signály jsou vytvářeny nízkofrekvenčním rádiovým vysílačem a používají se pro vysílání a komunikaci. Vysílače se nacházejí na celém světě. Vzhledem k tomu, že frekvence jsou velmi nízké, signály mají tendenci pronikat do Země a kopírovat její zakřivení. Když signály procházejí dlouhým vodičem, jako je potrubí nebo kabel, jsou znovu vyzařovány. Právě tyto znovu vyzařované signály lze detekovat pomocí rádiového režimu.

3 aktivní režimy připojení pro aktivní vyhledávání:

• Režim přímého připojení - nejpřesnější režim, kdy je měřicí signál připojen metalicky přes svorky instalace
• Induktivní režim - Indukční režim je obzvláště užitečný pro identifikaci polohy více podzemních rozvodů před
  zahájením výkopových prací. Indukční režim lze také použít pro trasování jednotlivých kabelů, u nichž není přístup pro připojení měřicích kabelů nebo kleští. Tato metoda však nemusí být spolehlivá, pokud jsou v blízkosti další vedení, protože signál bude působit i na tato vedení.
  Bez připojení měřicích kabelů nebo signálních kleští k vysílači začne vysílač automaticky vysílat signál do okolí pomocí vnitřní antény. Tyto signály proniknou do půdy a naindukují se v zakopaném vedení. Signál se pak bude šířit podél vedení, které lze detekovat pomocí přijímače. Pomocí indukčního režimu můžete detekovat kovové inženýrské sítě, jako jsou potrubí a kabely pod napětím i bez napětí. Trasování nekovových potrubí a vedení bude možné po vložení kovové protahovací pásky nebo protahovacího pera.
• Klešťový režim - V mnoha situacích není možné získat přístup ke kabelu pro vytvoření elektrického kontaktu, nebo to není bezpečné. Signálové kleště zajišťují efektivní a bezpečný způsob aplikace lokalizačního
  signálu do kabelu. Při použití signálových kleští je nejlepší, když jsou oba konce cílového kabelu uzemněny, aby mohl proud protékat. Kleště jsou součástí pouze některých sad a nebo jako dodatečné příslušenství.

Lokalizace zemních poruch pomocí A-rámu (volitelné příslušenství)

AF2082 je speciální volitelné příslušenství. A-rám v kombinaci s vysílačem přesně určí místo, kde se kovový vodič kabelu (plášť nebo kovový vodič) dotýká země. A-rám může také detekovat zemní spojení jiných vodičů, například vady v povrchové úpravě potrubí.
