JE VÁŠ AUTOMATICKÝ SIEŤOVÝ PREPÍNAČ BEZPEČNÝ A SPOĽAHLIVÝ?

Pojďme se společně zamyslet, co by měl splňovat přepínač sítí, abychom ho mohli označit za bezpečný a spolehlivý. K těmto úvahám nás dovedl fakt, že se v praxi opakovaně setkáváme s problematickými řešeními. Zvláště s rozvojem fotovoltaiky se velmi množí instalace s přístroji se zjevně poddimenzovanými parametry a konstrukcí nevylučující fatální selhání. Nemusíme mluvit pouze teoreticky. V praxi se setkáme například s tím, že při přepnutí v domácí instalaci "vyhoří" spotřebiče poté, co se při přepnutí nepřipojí N vodič – selže mechanický kontakt.

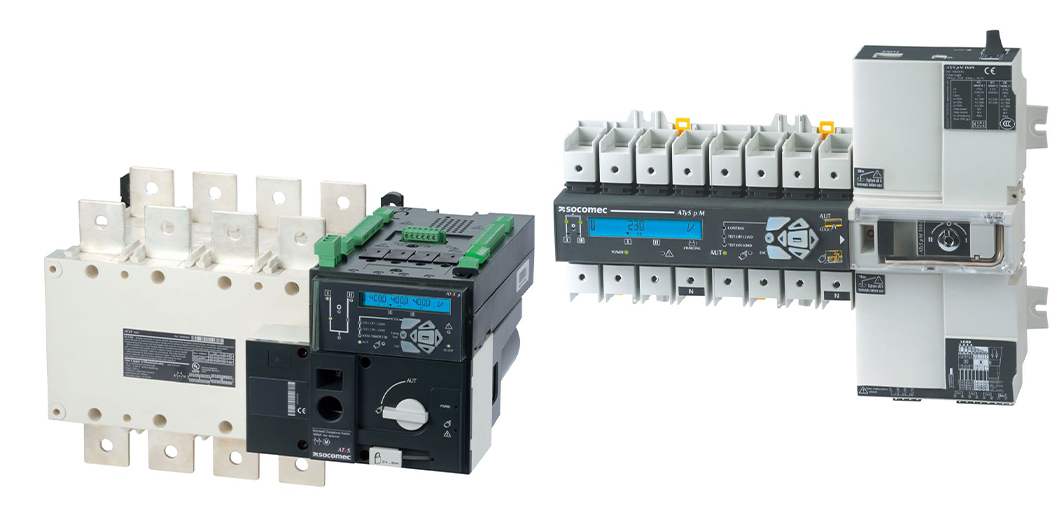

Je třeba napsat, že všechna řešení na trhu mají právo na existenci, protože každý výrobce, nebo dodavatel má nějaké benefity pro své zákazníky. Není také oboustranně zcela fér porovnávat sofistikované přístroje s výrazně levnějšími řešeními, protože jde vlastně o jiné kategorie přístrojů. Absence klíčových bezpečnostních vlastností znamená významnou úsporu v konstrukci, v materiálu a v nákladech na samotné know-how a výsledkem je tak relativně nízká pořizovací cena. Cílí tak na uživatele, který je ochoten udělat kompromisy v bezpečnosti a rizik selhání si není dostatečně vědom, nebo je vědomě vytěsňuje ze svých úvah. Nebudeme moralizovat a propagovat nejlepší a nejspolehlivější řešení na trhu, nicméně dobře známe zařízení, které můžeme zmínit, že kritéria (spolehlivosti a bezpečnosti) splňuje již téměř 20 let – Socomec řada ATyS a ATyS M.

Pokud chcete mít jistotu, že přepínač sítí bude přínosem, nikoli potenciálním ohrožením instalace a spotřebičů, tak doporučuji se soustředit především na následující vlastnosti.

Na prvním místě je to nekompromisní a robustní mechanická blokace kontaktů a poloh, případně mechanické pootočení silové části. NIKDY tak nemůže dojít k současnému připojení obou zdrojů. Je také mechanicky zaručeno, že nulový vodič je vždy přítomný současně s fázemi. Zde je na zvážení každého, zda je ochoten důvěřovat elektrické, nebo jednoduché blokaci mnoha přepínačů sítí, případně bude důvěřovat řešení např. ze samostatných stykačů bez mechanické blokace.

Silová část by měla být schopná rozepnout a přepnout pod plnou zátěží bez poškození. Opět jsme u robustnosti konstrukce. Konstrukčně jednodušší řešení mohou vzbuzovat dojem vyšší zatížitelnosti, než jsou jejich skutečné parametry. Fyzika je neúprosná a schopnost vypnutí a přepnutí pod zátěží si vynucuje speciální konstrukci kontaktů se zhášecími komorami a jisté rozměry. Poddimenzované kontakty jsou levnější, ale za cenu vyššího rizika selhání a s nižší životností, proto mnoho výrobců na to raději neupozorňuje.

Nemůžeme pominout ani jasně definované chování přepínače v případě výpadku obou sítí a při následném obnovení napájení. V ideálním případě jde například o automatické a dočasné odepnutí výstupu v případě výpadku obou sítí.

Pro spolehlivý a bezpečný provoz, který neohrozí majetek a zdraví, jsou klíčové i další vlastnosti, které se s oblibou redukují kvůli úspoře a mohou se jevit jako zdánlivé maličkosti:

• vždy a za všech okolností možnost manuálního mechanického přepnutí pákou, případně i pod plnou zátěží. Nezávisle na automatice, na vnějších vlivech a na stavu instalace.
• jasná optická mechanická indikace aktuální polohy (I - 0 - II) a LED indikace dostupnosti sítí.
• uzamčení v nulové pozici, tj. v pozici vypnuto vylučuje ohrožení na životě např. při servisních úkonech za přepínačem.
• řídící jednotka s plnohodnotným snímáním obou sítí (všech 3 fází) a s integrovaným duální zdrojem napájení přímo ze snímaných sítí a se zanedbatelnou spotřebou v klidovém stavu.

Výhodou řešení ATyS M je kompaktní design na DIN nebo panel, sdružující všechny funkce, tj. spolehlivou odpínací silovou část s elektrickým pohonem a jeho řídící jednotkou). Základní definující normou je IEC 60947.

Řada ATyS M umožňuje využít další užitečné funkce a vlastnosti například:

• možnost plného dálkového ovládání poloh, nadřazeně automatice, u nejvyšší verze. I základní verze ATyS M umožňuje dálkové vypnutí do polohy 0, tj. okamžité odepnutí zátěže.
• nastavení hystereze napětí, kmitočtu a časovačů v širokých mezích. Sledování sledu fází, možnost spuštění testu funkce s odpojením zátěže, nebo bez odpojení zátěže a další.
• pro profesionální instalace je žádoucí využít možnost plombování krytu k nastavovacím prvkům, u verze s displejem je pak ochrana přístupovým kódem.
