Systém prípojníc Wöhner - Elegantné riešenie, ktoré otvára nové možnosti

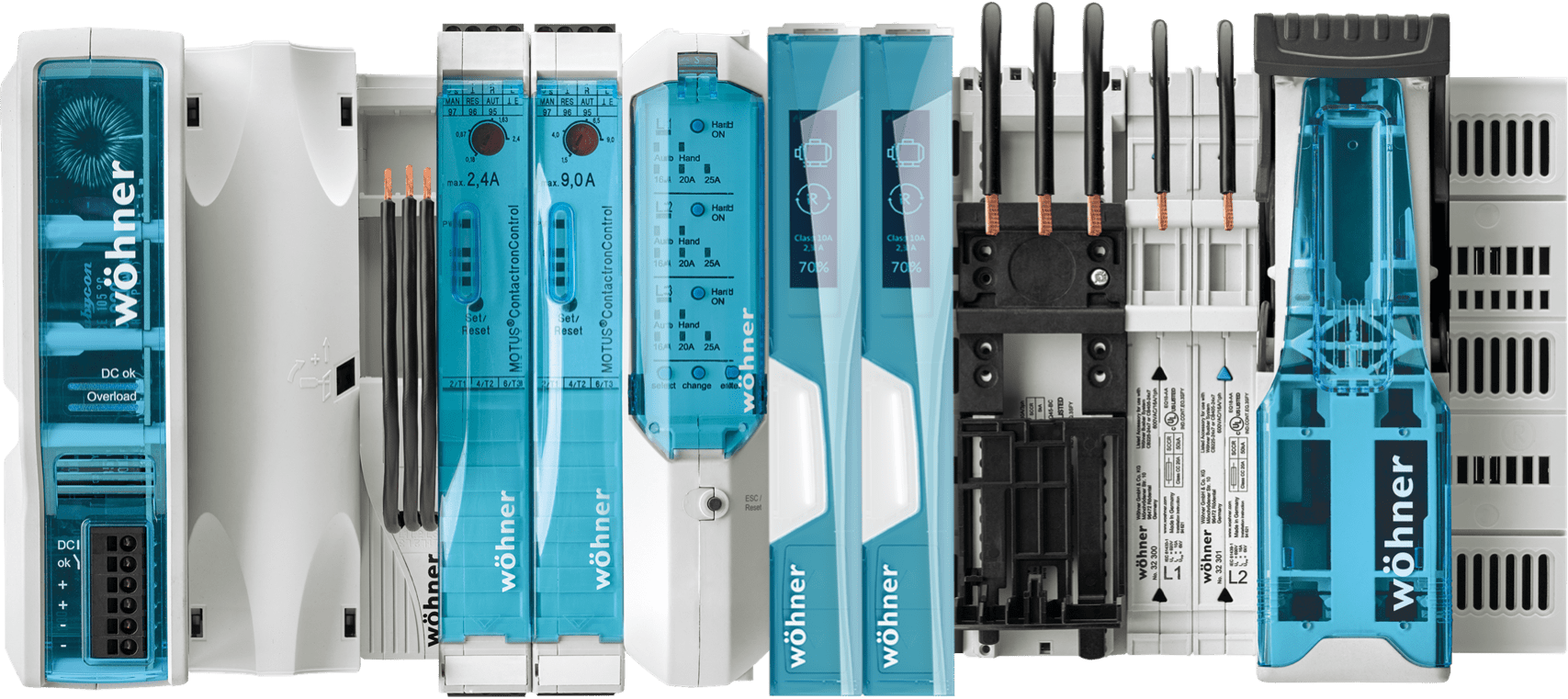

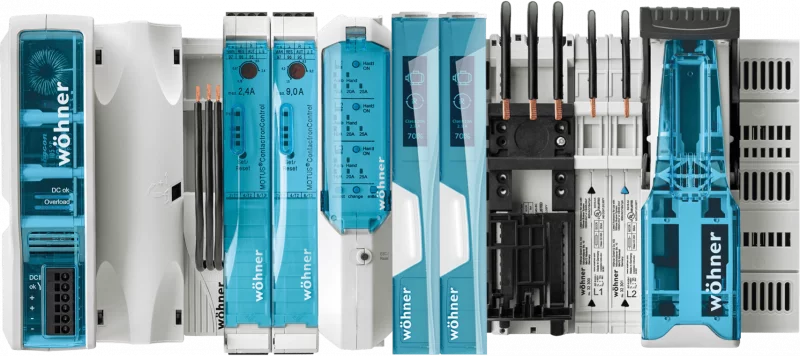

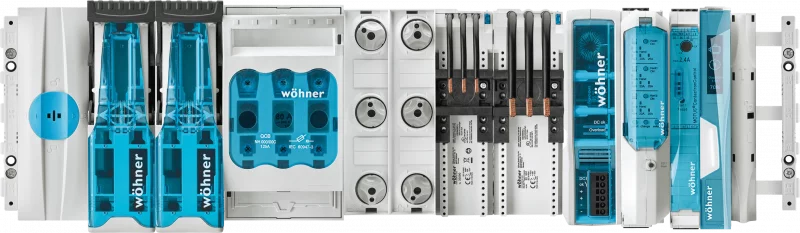

Jedným zo základných a zároveň najmladších prírastkov je modulárny systém CrossBoard. Jedná sa o základnú dosku s dĺžkami 22,5 cm a 40,5 cm, dĺžka nie je limitom, pomocou prepojovacieho modulu je možné totiž dosky spájať prakticky do nekonečna. Pod hornou vrstvou krytu sa nachádzajú 3 oddelené medené prípojnice, kedy po jednoduchom "nacvaknutí" modulu na základnú dosku, dôjde k vodivému spojeniu a tým je modul uvedený do prevádzky.
V porovnaní systému bežných prípojníc spočíva jeho výhoda v ohromnej úspore času pri montáži, zbavíte sa nutnosti krytovania, pretože základná doska spĺňa z výroby IP20 a zároveň nie je na montáž dosky samotnej, ani modulov na nej, potrebné žiadne náradie.

Ďalším riešením je systém nesúci názov 30Compact. Toto kompaktné prevedenie je možné riešiť 3- alebo 5-pólovo, vďaka čomu je možné efektívne vykonať aj rozvody PE a N.
Rozteč prípojníc, v prípade 3-pólového prevedenia, činí 30 mm a maximálna prúdová zaťažiteľnosť systému je 360 A. Hlavným benefitom systému 30Compact je obrovská úspora miesta, jeho konštrukčná výška činí iba 160 mm. Navyše použitím systému 5 prípojníc vyriešite rozvody PE a N a tým optimalizujete spolu s miestom aj celkové náklady na vybavenie rozvádzača.

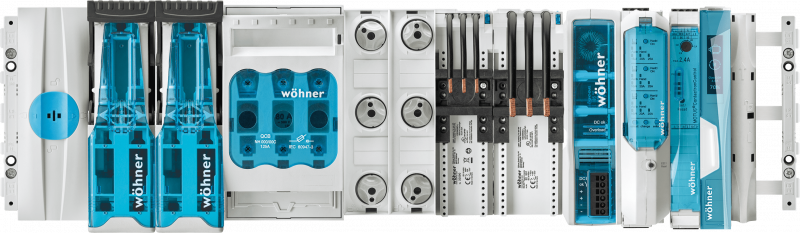

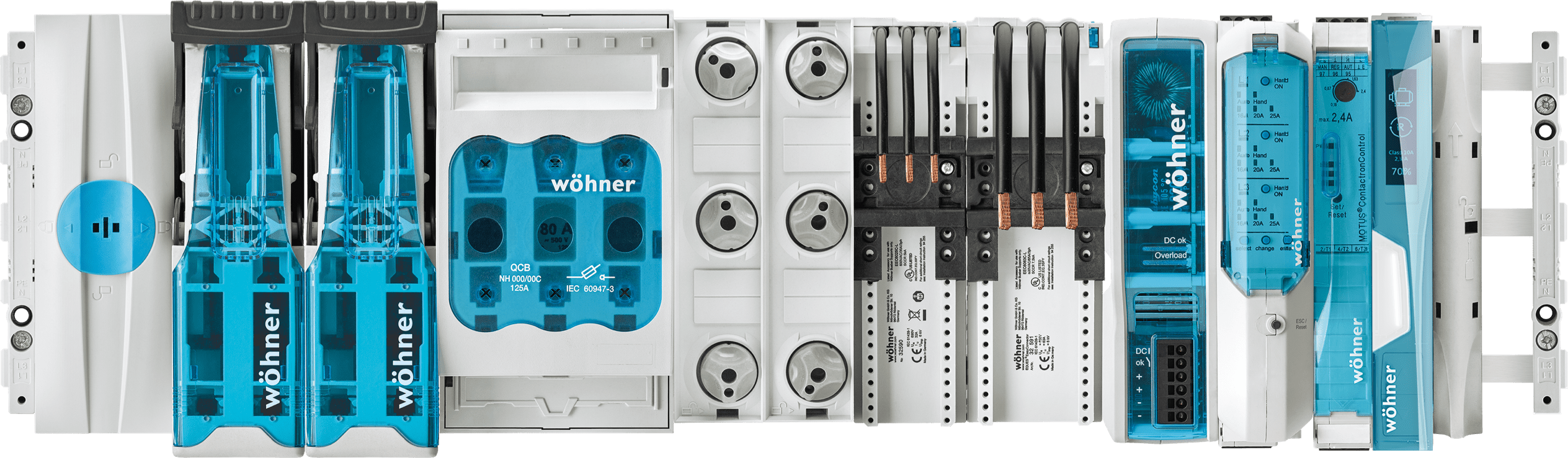

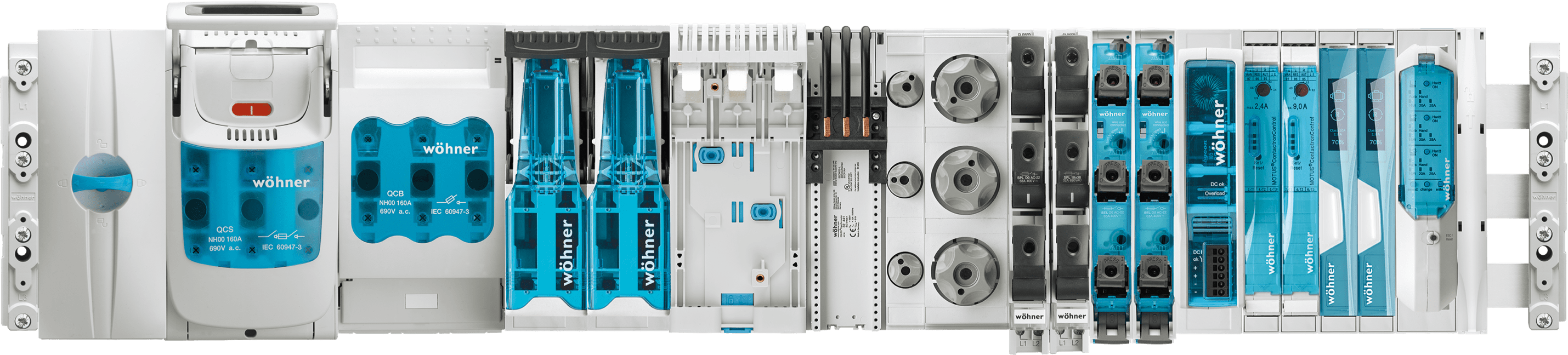

Veľmi obľúbeným a používaným variantom je systém prípojníc s rozstupom 60 mm. Je to prakticky štandard väčšiny aplikácií nízkeho napätia. Systém 60Classic je exkluzívny tým, že pri svojich kompaktných rozmeroch umožňuje zaťažiteľnosť až 2500 A. Zároveň ponúka obrovský výber komponentov, efektívne a ľahké zakrytovanie a univerzálnosť ako napríklad možnosť voľby vývodov zhora alebo zospodu.

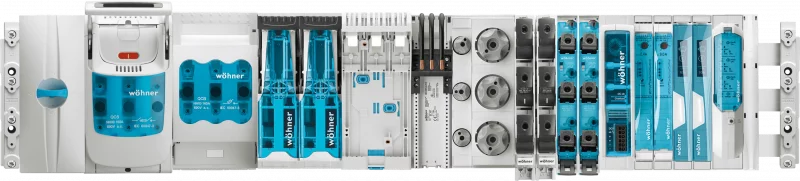

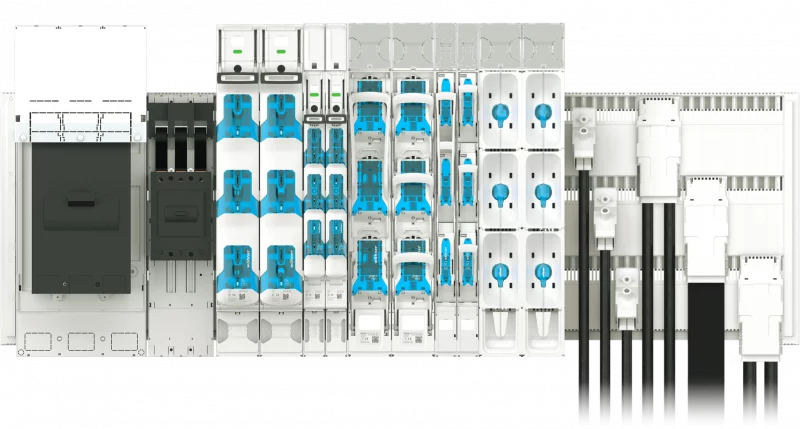

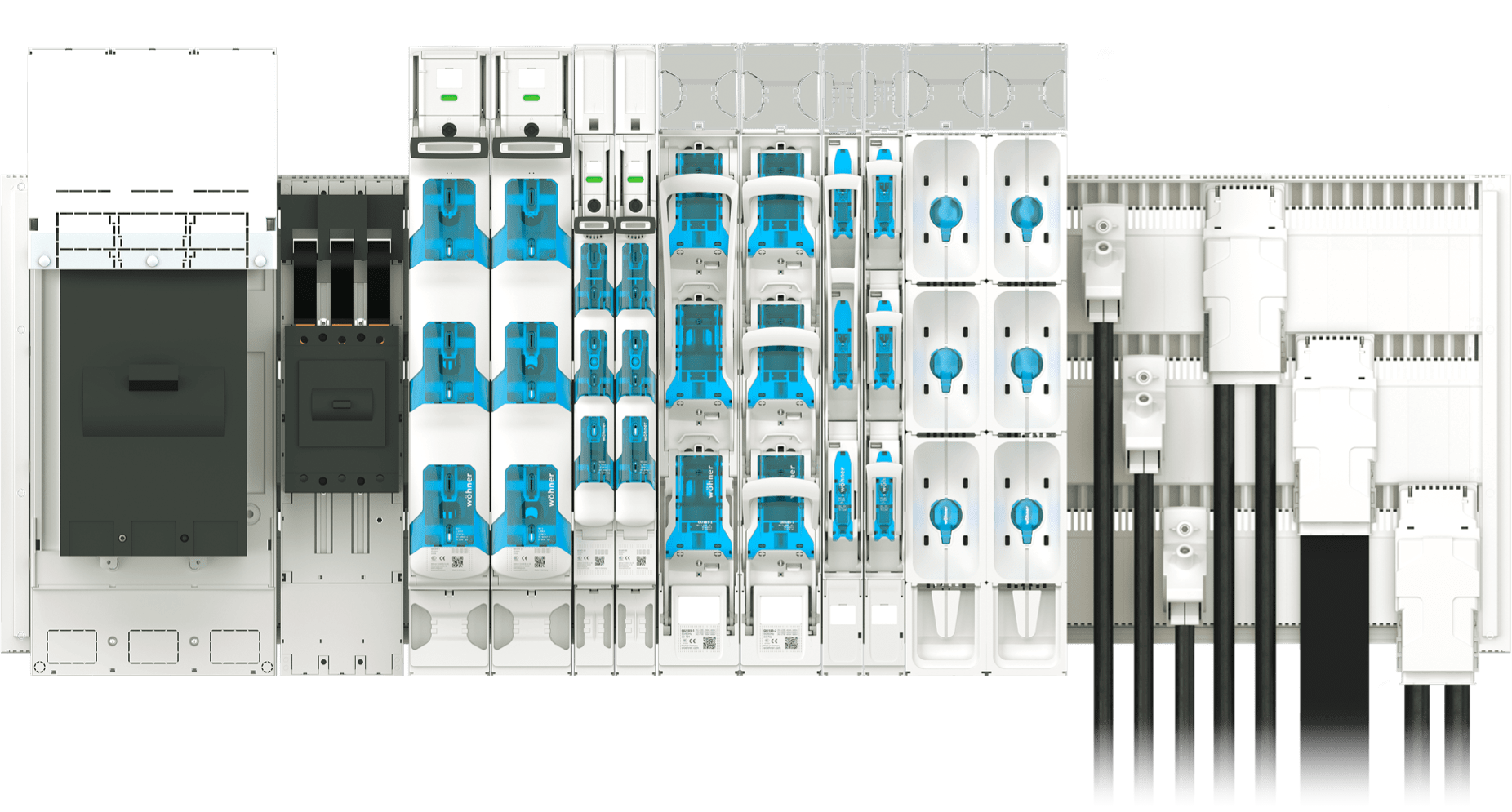

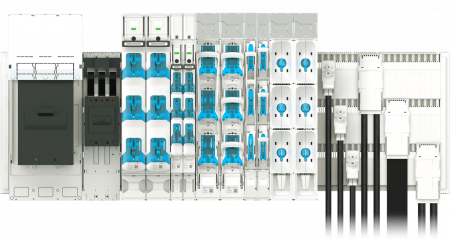

Predposledným prevedením systémov pre distribúciu elektrickej energie je 185Power s rozstupom prípojníc 185 mm. Krása tohto riešenia spočíva v technológii CrossLink – systém krytov, ktorý je už z výroby perforovaný a umožňuje tak inštalovať komponenty priamo na už zakrytované prípojnice. Zároveň poskytuje maximálnu zaťažiteľnosť 2100 A a obrovskú skratovú odolnosť dosahujúcu až 106 kA. Systém zároveň ponúka možnosť pripojenia integrovaných prúdových transformátorov bez ďalších nárokov na priestor a tým merať aj spotrebu jednotlivých odberných bodov.

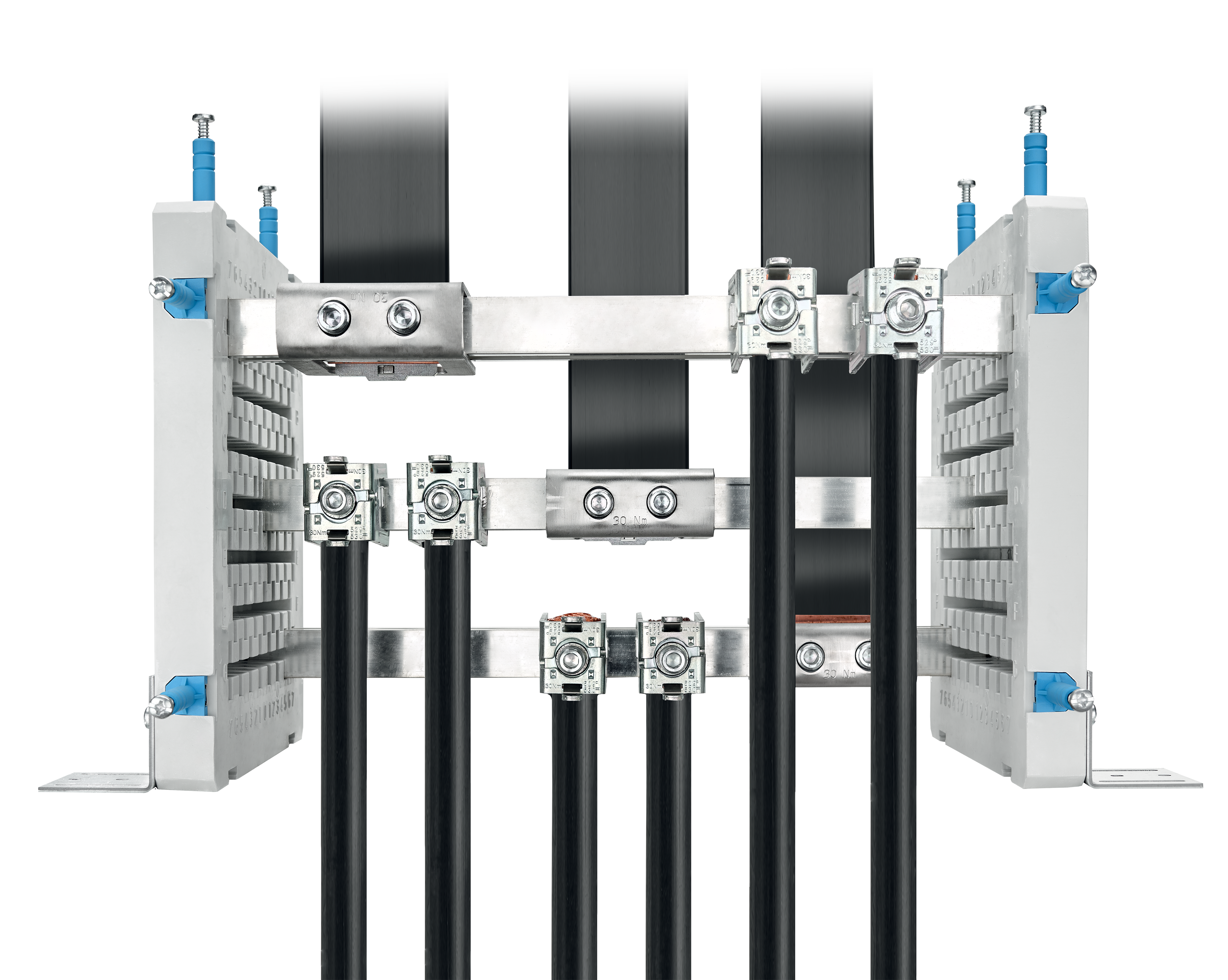

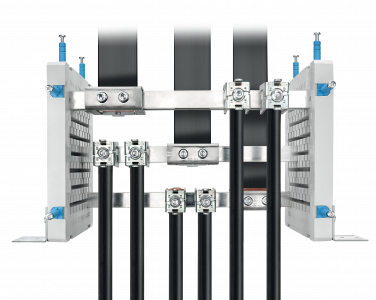

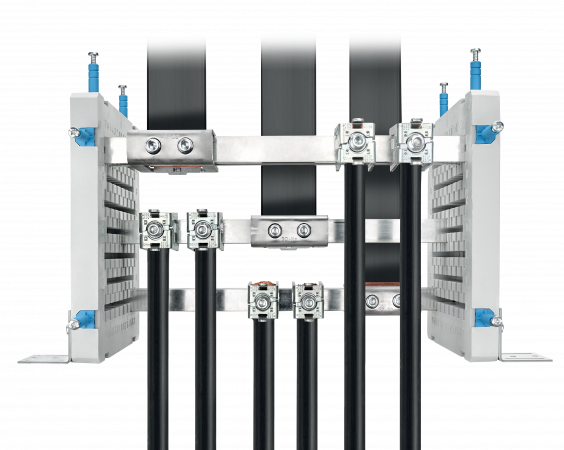

Posledný komplexný systém nesúci názov centrálna napájacia jednotka, je bezpoistková konštrukcia umožňujúca riešiť rozvody prúdu až do 4000 A. Kladie predovšetkým vysoký dôraz na obrovskú skratovú odolnosť dosahujúcu až 120 kA. Technológia použitých svoriek nesmierne uľahčuje prácu pri inštalácii, pretože prípojnice umožňujú montáž bez potreby ich vŕtania. Široký výber svoriek umožňuje pripojenie ako medených, tak hliníkových vodičov s kruhovým prierezom a lamelovými či masívnymi plochými prípojnicami.

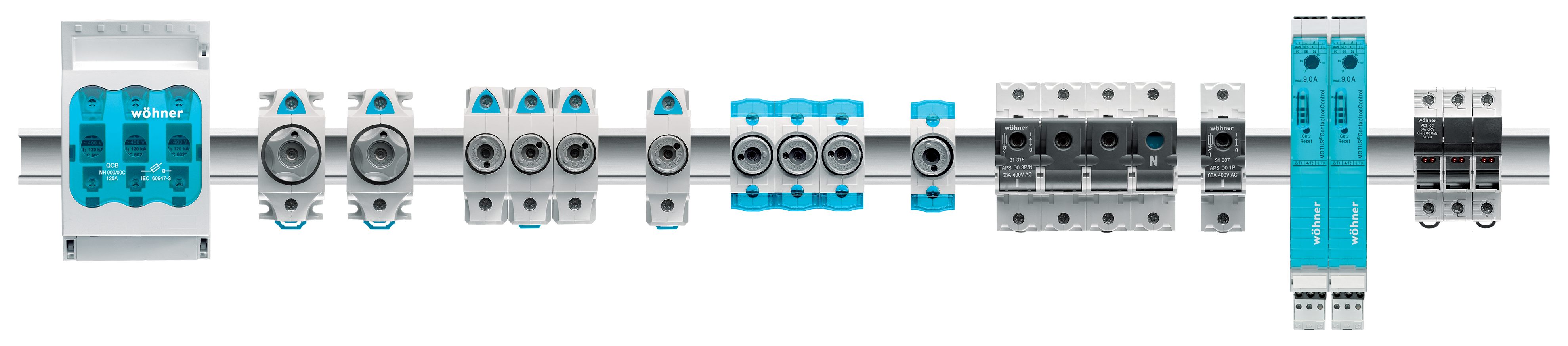

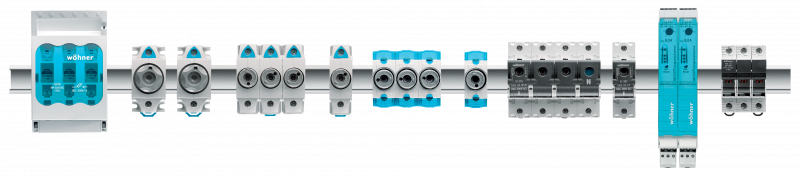

Často situácia neumožňuje použitie prípojnicových systémov a je jednoducho riešená pomocou montážneho panelu alebo za pomoci DIN lišty. Aj pre tieto prípady je obrovský výber komponentov pre rozvádzače, a to či už sa jedná o držiaky poistiek, spínače a odpínače alebo motorové spúšťače. Obrovská výhoda systému spočíva v kombinácii použitia adaptérov, ktorými je možné dosiahnuť možnosť použitia komponentov naprieč systémami, napríklad tak môžete osadiť systém 60Classic použitím komponentov zo systému CrossBoard či naopak.
