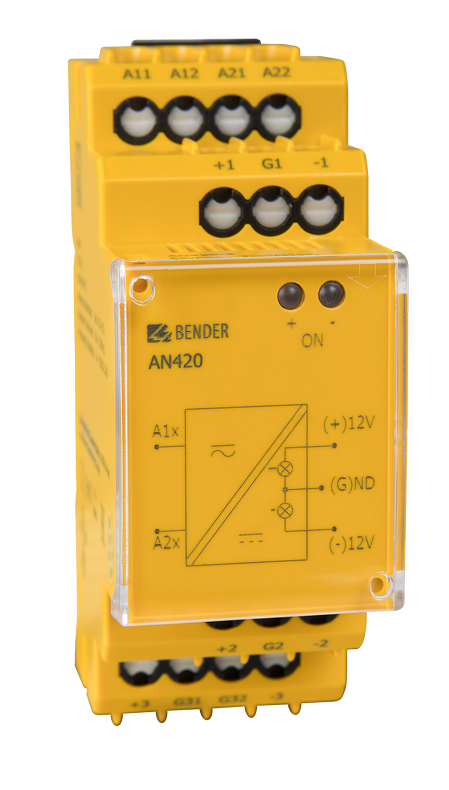

AN420 - Napájací transformátor
Napájací zdroj určený na napájanie prúdových transformátorov
Napájací zdroj určený na napájanie transformátorov prúdu v kombinácii s monitorom reziduálnych prúdov RCMS.
Primárne napätie: AC/DC 70...276 V / 42...460 Hz
Sekundárne napätie: DC ±12 V / 400 mA
Dopyt na produktPorovnať
Varianty k produktu AN420 - Napájací transformátor (2)
Sec. DC ± 12 V
Zdroj pro napájení 6 transformátorů W...AB
verze B7... s pružinovými svorkami
Sec. DC ± 12 V
Zdroj pro napájení 6 transformátorů W...AB
Popis produktu
Napájací zdroj určený na napájanie transformátorov prúdu v kombinácii s monitorom reziduálnych prúdov RCMS.
Primárne napätie: AC/DC 70...276 V / 42...460 Hz
Sekundárne napätie: DC ±12 V / 400 mA
Rozšírené informácie
Popis a použitie
Prístroj AN420 je určený na napájanie meracích transformátorov prúdu série W...AB. Výstupné napätie je ±12 V. Pripojuje sa k transformátoru a k monitoru reziduálnych prúdov pomocou kabeláže WXS... Z jedného zdroja AN420 je možné napájať maximálne šesť transformátorov W..AB. Na čelnom paneli sú umiestnené dve kontrolné LED ±12 V.
Design a konštrukcia
Montáž je možná na DIN lištu v súlade s IEC 60715, do rozvádzačov v súlade s DIN 43 871 alebo montáž pomocou šraub.
Rozmery púzdra XM420
Technické parametre
Parametry
| Rozsah pracovných teplôt | 53 °C 49 °C |
|---|
| Izolácia podľa IEC 60664-1 / IEC60664-3: | |
| Menovité izolačné napätie | AC 250 V |
|---|---|
| Menovité rázové skúšobné napätie | 6 kV |
| Parametre napájania | |
| Menovité napájacie napätie Us | AC/DC 70...276 V |
|---|---|
| Menovitá frekvencia napájacieho napätia Us | 42...460 Hz |
| Sekundárne napätie | DC ±12 V |
| Rozsah pracovného napätia | 11,9...12,1 V |
| Max. záťaž sekundárneho obvodu | 10 W |
| Všeobecné údaje | |
| Typ pripojenia vodičov | šraubové svorky |
|---|---|
| Pracovná teplota okolia | -25...55 °C |
| Pracovný režim | trvalá prevádzka |
| Montáž | v akejkoľvek pozícii |
| Stupeň krytia, vnútorné súčasti (DIN EN 60529) |
IP30 |
| Stupeň krytia, svorky (DIN EN 60529) |
IP20 |
| Materiál púzdra | polykarbonát |
| Samozhášavosť | UL94V-0 |
| Rýchla montáž na DIN lištu | dle IEC 60715 |
| Hmotnosť | ≤ 140 g |
| Púzdro | XM420 |
