Osobná ochrana, požiarna ochrana a ochrana strojov a výroby - je to téma pre vás? Potom by vás mohlo zaujímať, ako používať MRCDB.
Elektrické zariadenia musia fungovať bez problémov a musia byť vždy k dispozícii. Dôležitá je však ochrana pred úrazom elektrickým prúdom. V prípade poruchy poskytujú prúdové chrániče účinnú ochranu pred nepriamym a priamym dotykom, ako aj ochranu pred požiarom tým, že sa vo veľmi krátkom čase odpojia.
Má okamžité odpojenie vždy zmysel?
Najmä vo výrobnom procese vedie neplánované odpojenie častí zariadenia zvyčajne k zastaveniu výroby a ohrozuje nielen spoľahlivosť procesu, ale aj kvalitu vyrábaného produktu. To má za následok nepredvídateľné dodatočné náklady.
Preto je dôležité nielen prerušiť napájanie vhodnými ochrannými zariadeniami, keď sú reziduálne prúdy skutočne prítomné, ale aj včas odhaliť vznikajúce reziduálne prúdy a zabrániť neplánovanému odpojeniu. Pretože len ten, kto neustále monitoruje svoju elektrickú inštaláciu, môže včas reagovať bez odpojenia ochranných zariadení. Na tento účel je vhodná kombinácia modulárnych prúdových chráničov MRCDB - Modular Residual Current protective Devices od spoločnosti Bender.
Čo je MRCD?
RCD (Residual Current Device) je všeobecný pojem pre všetky typy prúdových chráničov. Okrem dobre známych RCCB a RCBO patria do tejto skupiny výrobkov aj CBR a takzvané MRCD alebo modulárne prúdové chrániče. Všetky uvedené zariadenia dokážu podľa normy ČSN 33 2000-4-41 detekovať reziduálny prúd a v prípade poruchy odpojiť monitorovaný obvod. Tieto zariadenia sú predpísané alebo odporúčané v mnohých oblastiach ČSN 33 2000-5-53.
Aký je rozdiel medzi RCM a MRCD?
Všeobecný rozdiel medzi MRCD a RCM spočíva v tom, že monitor zvyškového prúdu RCM sa používa na monitorovanie a MRCD na ochranu. Z tohto dôvodu sa MRCD vyznačujú tým, že v štandardne stanovenom, veľmi krátkom čase vypnú pripojený istič s izolačnou charakteristikou, aby sa pri výskyte poruchy včas prerušilo napájanie. V porovnaní s RCM sú preto MRCD mimoriadne spoľahlivé a rýchle pri vypínaní poruchového obvodu.
S ohľadom na maximálny čas vypnutia podľa ČSN 33 2000-4-41 zodpovedá MRCD norme ČSN EN 60947-2, príloha M, ako ochranné zariadenie, s ktorým je možné splniť okrem iného tieto úrovne ochrany:
- Ochrana osôb
- Požiarna ochrana

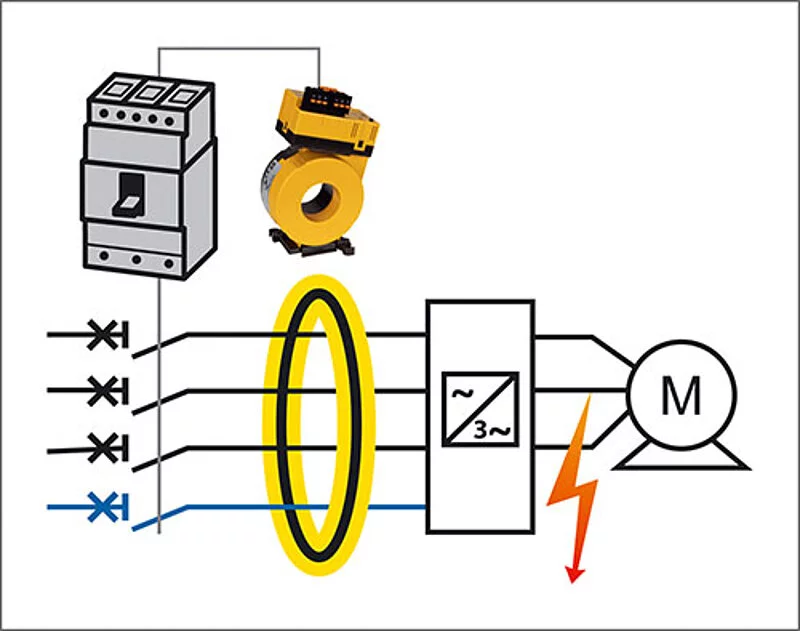

Kedy možno použiť MRCD?
Riešenia MRCD sa často používajú v priemyselných aplikáciách. Predpokladom je, že MRCD je prístupné len osobám s výučbou alebo elektrotechnickou kvalifikáciou. V norme sa jasne uvádza, že MRCD sa nemajú používať v domácich inštaláciách. Použitie MRCD sa odporúča najmä vtedy, keď už nie je možné viesť menovitý prúd cez svorky RCCB alebo napríklad keď sa v inštalácii vyskytujú vyššie napätia a/alebo zaťažovacie prúdy.
Modulárna stavebnicová konštrukcia na optimálnu ochranu podľa aplikácie
Spoločnosť Bender ponúka celý rad prístrojov SensorPRO. Tento modulárny rad zahŕňa prístroje citlivé na striedavý/jednosmerný prúd na použitie ako modulárne prúdové chrániče - MRCD typ B - v súlade s aktuálnou verziou normy EN 60947-2, príloha M (IEC 60947-2). Môžu sa používať ako doplnková ochrana v uzemnených systémoch TN a TT, kde sa môžu vyskytovať jednosmerné reziduálne prúdy alebo striedavé pulzujúce reziduálne prúdy.
Integrované relé možno použiť v prípade alarmu na ovládanie odpojovacieho zariadenia a na hlásenie výstrahy pri zhoršení stavu izolácie. Okrem toho rozhranie Modbus RTU ponúka možnosť nepretržitého monitorovania zvyškových prúdov vo vyššom monitorovacom systéme a v prípade potreby ich analýzu a vizualizáciu.

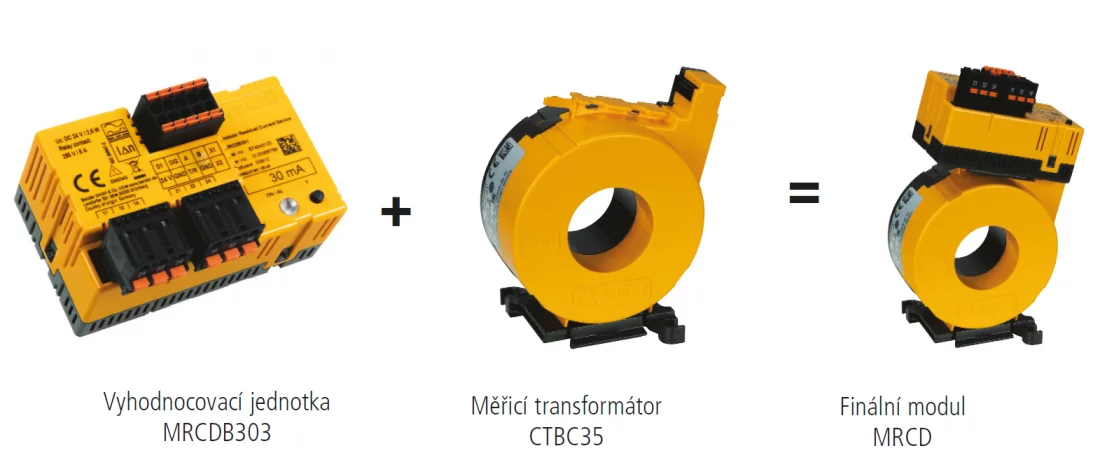

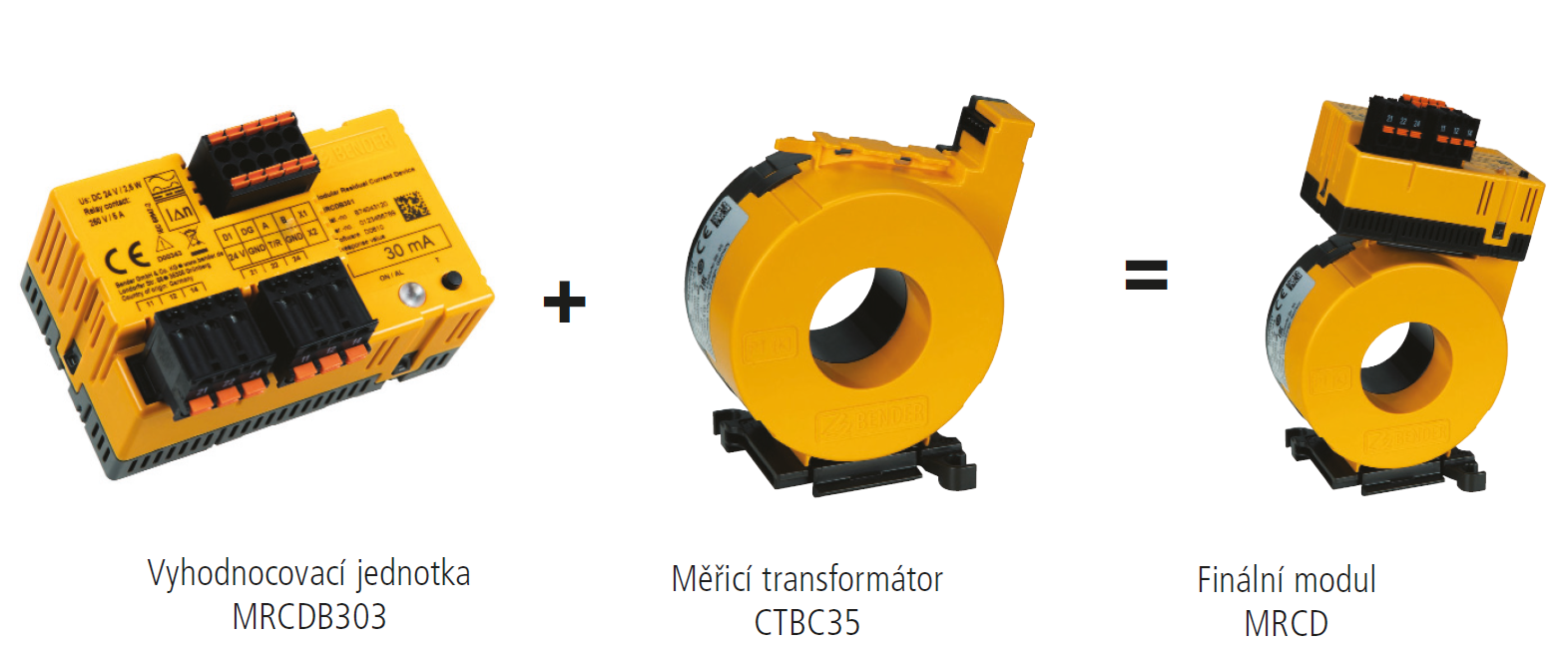

Kompletný modulárny prúdový chránič série B MRCDB303 s integrovaným meracím transformátorom prúdu v kombinácii s ističom možno nastaviť v rozsahu 30 mA...3 A; možno ho teda flexibilne nastaviť podľa systému a aplikácie.

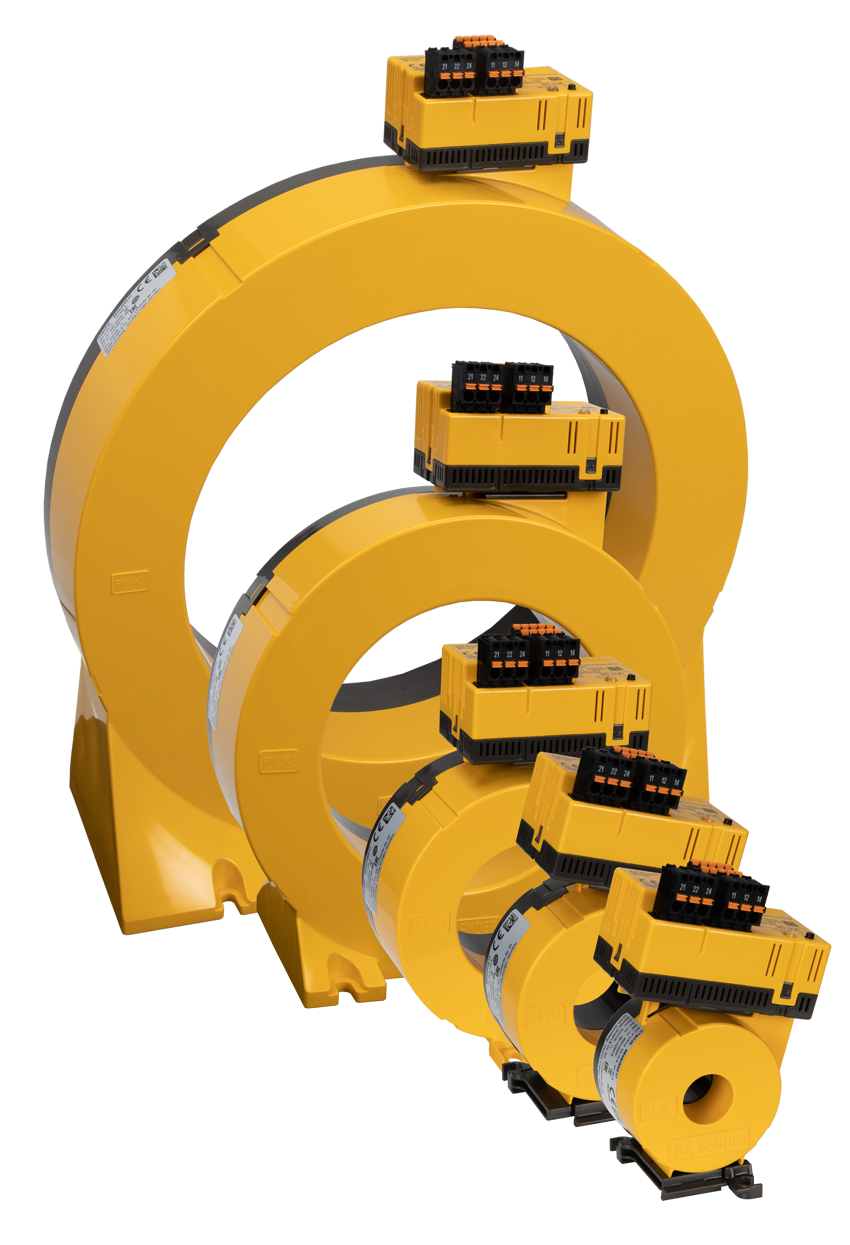

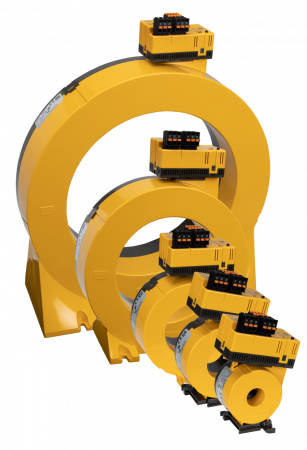

Vďaka voliteľne dostupným, plne tieneným transformátorovým modulom sú nové MRCD optimálne vhodné pre špeciálne aplikácie s vysokými a rýchlo sa meniacimi nábehovými a impulznými prúdmi (napr. rôzne zváracie aplikácie MRCDB305); v inštaláciách tak nedochádza k falošným vypnutiam. Frekvenčný rozsah až do 100 kHz zabezpečuje úplné splnenie požiadaviek protipožiarnej normy ČSN 33 2000-4-42, takže zariadenia sú predurčené aj na použitie v požiarne nebezpečných zariadeniach, ako sú píly alebo iné zariadenia v drevárskom alebo papierenskom priemysle.
Pre tých, ktorí uprednostňujú nastavenie prístroja pomocou menu a zobrazenie nameraného reziduálneho prúdu na displeji prístroja, je k dispozícii kombinácia MRCDB423 s modulom CTUB101 a transformátorom CTBC.
Prehľad výhod MRCDB
- Je vynikajúcou alternatívou k bežným prúdovým chráničom, keď tieto dosiahnu svoje technické limity, napríklad v aplikáciách s vysokými prúdmi a napätiami.
- Na rozdiel od bežných prúdových chráničov sa modulárne prúdové chrániče MRCDB dajú flexibilne prispôsobiť inštalácii, čím sa znižuje počet falošných vypnutí spôsobených unikajúcimi prúdmi a inými vplyvmi.
- Sú nezávislé od napätia a frekvencie v sieti.
- Hodnoty odozvy a oneskorenia podľa normy EN 33 2000-4-41.
- Včasná informácia o úrovni izolácie pred odpojením.
- Možnosť plánovania údržby zariadenia.
- Zabránenie neplánovaným a nákladným odstávkam systému.
- Celkovo vyššia bezpečnosť prevádzky a zariadení.
Súvisiace produkty
Meracie prúdové transformátory radu CTBC... s kruhovým otvorom a vysokou citlivosťou na striedavé, pulzujúce a jednosmerné prúdy typu B určené pre meracie a vyhodnocovacie jednotky CTUB100, RCMB300 a MRCDB300.
Vysoko citlivý modulárny monitor AC a DC reziduálnych prúdov na mnitorovanie uzemnených TN alebo TT sietí splňujúci prísne požiadavky normy STN EN 60947-2 prílohy M na ochranné zariadenia MRCD.
Kombinácia prístroja MRCDB300 a odpájacieho prvku, ktorého čas vypnutia nesmie prekročiť 20 ms, slúži na ochranu osôb, na prevenciu proti vzniku požiaru alebo na ochranu nepretržitej výroby (podľa varianty prístroja).
Model MRCDB305 bol špeciálne vyvinutý pre aplikácie vo zváraní.
