Hlavice tlačítek ANTIVANDAL
Přehled hlavic typu Antivandal
- kulatý a čtvercový tvar
- čelní rozměr: Ø 28 mm
- výřez do panelu: Ø 22 mm
- zapuštěná hlavice
- čelní rozměr: Ø 28 mm
- výřez do panelu: Ø 22 mm
- zapuštěná hlavice
Dostupnosť: Na požiadanie
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Popis produktu

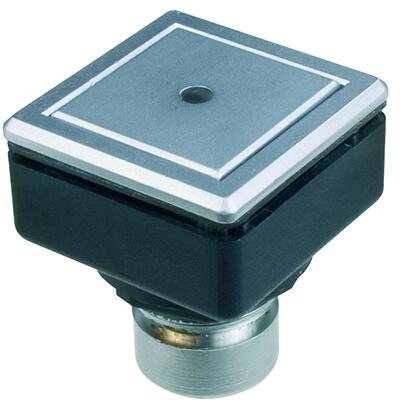

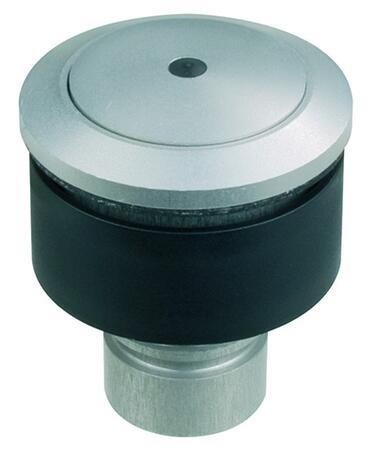

Tlačítko v antivadlním provedení je zapuštěné, kulatého nebo čtvercového tvaru, vyrobeno z celokovového materiálu (eloxovaný hliník) ve stříbrné barvě. Zvlášť se dodává hlavice a zvlášť kontaktní jednotka. Tlačítko je možné podsvítit. Barva LED v kontaktní jednotce určuje barvu prosvětlení tlačítka.Přehled ovladačů:
- Hlavice tlačítek - kulaté nebo čtvercové
Rozšírené informácie
- Označení hlavic tlačítek: RXJUH, QXJUDIP65_CR
- Výřez do panelu: Ø 22,3 mm
- Čelní rozměry: Ø 28 mm
- Délka dráhy sepnutí: 2,3 mm
- Stupeň krytí: min. IP 65
- Montážní rastr dle EN 50007: 30 x 30mm
- Určeny pro kontaktní jednotky typu CTP..., CTF..., CTLF..., CZ...
Montážní hloubka ANTIVANDAL s použitými kontakty
Rozměry výřezů
Technické parametre
Parametry
| Predný tvar | Kulatý Čtvercový |
|---|---|
| Výrez do panela | Ø 22 mm |
| Predný rozměr | Ø 28 mm |
| Pripojenie | PCB deska |
| Bočné provedenie | Zapuštěná |
| Mimorádně teplotne odolná |  Ne |
| Výška čelného půzdra | 2 mm |
| Stupeň krytia (IP) | IP 65 |
Súbory na stiahnutie
Filtrace
Typ dokumentu
Typ dokumentu:
Súvisiace produkty
Blok kontaktov CTLFBlok kontaktov rad CTLF
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 3 mm
- pracovný zdvih: 3 mm
Na požiadanieDetail produktu
Blok kontaktov CTP..Blok kontaktov rad CTP...
- pripojenie do dosky plošných spojov
- pracovný zdvih: 3 mm
- pracovný zdvih: 3 mm
Na požiadanieDetail produktu
Blok kontaktov CZ..Blok kontaktov rad CZ...
- pripojenie do dosky plošných spojov
- pracovný zdvih: 3 mm
- pracovný zdvih: 3 mm
Na požiadanieDetail produktu
