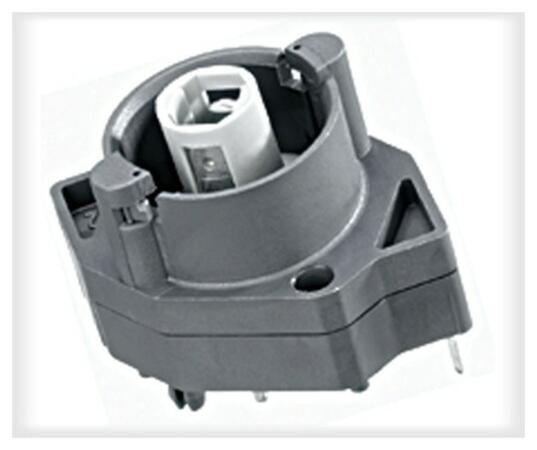

Blok kontaktov rad CZ...
Kontakty pre hlavice ovládačov
- pripojenie do dosky plošných spojov
- pracovný zdvih: 3 mm
- pracovný zdvih: 3 mm
Dostupnosť: Na požiadanie
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Popis produktu
Kontaktné jednotky a objímky osvetlenia radu CZ... s dráhou zopnutia 3 mm.
Zvlášť sa dodáva kontaktná jednotka a zvlášť hlavica ovládača. Kontaktné jednotky je možné dodať v rôznych variantách podľa funkcie, ktorú majú splňovať:
- spínacie
- rozpínacie
- s jedným alebo viac kontaktmi
- bez alebo s objímkou pre LED alebo žiarovku (v prípade osvetlenej hlavice ovládača)
Rozšírené informácie
Všeobecné údaje:
| Označenie kontaktných blokov: | CZ... |
| Schválenie | CE, CCC, cCSAus, GOST-R, NV, UL |
| Trieda ochrany: | II (izoláciou) |
| Pracovná dráha: | 3 mm |
| Pripojenie: | koncovky pre osadenie do plošného spoja |
| Materiál kontaktov: | pozlátené |
| Maximálne prevádzkové teploty: | -30 °C .....70°C (bez osvetlenia) |
| -30°C .....55°C (s osvetlením - žiarovky) | |
| -30°C .....65°C (s osvetlením LED) | |
| Maximálne skladovacie teploty: | -50°C .....85°C |
| Mechanická životnosť: | 1 milión operácií |
| Elektrická životnosť: | 1 milión cyklov pri menovitom zaťažení |
| Odpor kontatku NO: | < 50mΩ |
| Odpor kontaktu NC: | < 100mΩ |
| Čas prepnutia spínacieho kontaktu NO: | < 10ms |
| Čas prepnutia rozpínacieho kontaktu NC: | < 10ms |
Technické údaje - osvetlenie
| Typ objímky: | T5,5K |
| Max. napätie žiarovky: | 60V |
| Max. výkon: | 1,2W |
| Popis: | X1 ....anóda; X2 katóda |
Elektrické vlastnosti
| Prevádzkové napätie: | 20mV ..... 48 V AC/DC |
| Prevádzkový prúd: | 0,01mA ... 100mA |
Elektrické parametre podľa IEC/EN 60947-5-1 (VDE 0660 časť 200)
| Striedavý prúd | Jednosmerný prúd | |
| Kategórie použitia: | AC12 | DC12 |
| Menovité izolačné napätie Ui: | 60 V | 60 V |
| Menovité prevádzkové napätie Ue: | 48 V | 48 V |
| Menovitý prevádzkový prúd Ie: | 0,1 A | 0,1A |
| Dohodnutý tepelný prúd: | 100mA | 100mA |
