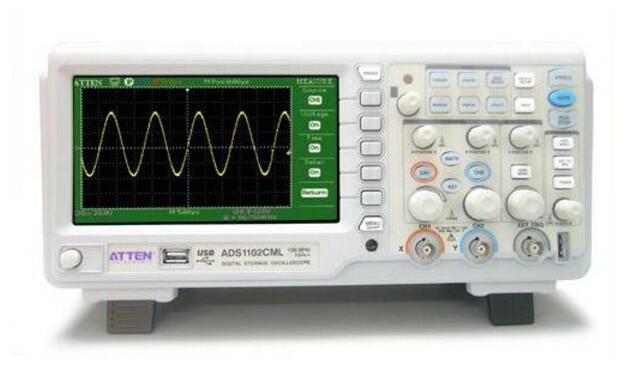

ADS1062CML - Digitálny osciloskop Atten série CML
Digitálny osciloskop ATTEN so šírkou pásma 60 MHz a 2 kanály
Reálna vzorkovacia rýchlosť 1 GS/s na kanál.
Varianty k produktu ADS1062CML - Digitálny osciloskop Atten série CML (1)
Digitálny osciloskop ADS1062CML, 2 ks meracie sondy, USB kábel, software na CD, napájací kábel a návod k obsluhe
Popis produktu
- Reálna vzorkovacia rýchlosť 1 GS/s
- Ekvivalentná vzorkovacia rýchlosť
pre opakované deje 50 GS/s - Vertikálna citlivosť 2 mV/div...10 V/div
- Vertikálne rozlíšenie 8 bitov
- Horizontálne rozlíšenie 5 ns/div...50 s/div
- Horizontálna presnosť ± 100 ppm
- Doba nástupnej hrany pre BNC konektor < 5,8 ns
- Vstupná impedancia 1 MΩ // 14 pF
- Pamäť "Long" 2M
- Externé spúšťanie TRIGGER
- Automatické meranie až 32 parametrov, kurzory
- Interný frekvenčný čítač, 6 digitov
- Matematické funkcie kanálov (+ / - / x / FFT)
- FFT analýza v reálnom čase
- Záznam do vnútornej pamäte a na USB disk vo voliteľných formátoch
- Záznam obrazoviek s možnosťou spätného vyvolania
- Masky s výstupom pass/fail
- Zabudovane rozhranie USB na prenos dát do PC
- Maximálne vstupní napätie ±400 V špička
- Zobrazenie pomocou 7" TFT LC displeja s rozlíšením 480x234 bodov
- Uhlopriečka 145 mm, 64 000 farieb
- Prevádzková teplota okolia 10...40°C
- Rozmery (ŠxVxH) 399 x 148,5 x 110,5 mm
- Hmotnosť 2,4 kg
Technické parametre
Parametry
Šírka pásma | 60 MHz |
---|---|
Počet vstupov | 2 |
Vzorkovacia rýchlosť | 500 MS/s |
