C.A 6163 - Tester elektrických častí strojových zariadení
Tester elektrických častí strojových zariadení, rozvádzačov, náradia, spotrebičov
Tester elektrických častí strojových zariadení, rozvádzačov, náradia, spotrebičov podľa noriem EN 60204-1, EN 61439-1, EN 60335-1, EN 62368-1, EN 60598-1, EN 60974-4, EN 50699, EN 50678
Varianty k produktu C.A 6163 - Tester elektrických častí strojových zariadení (1)

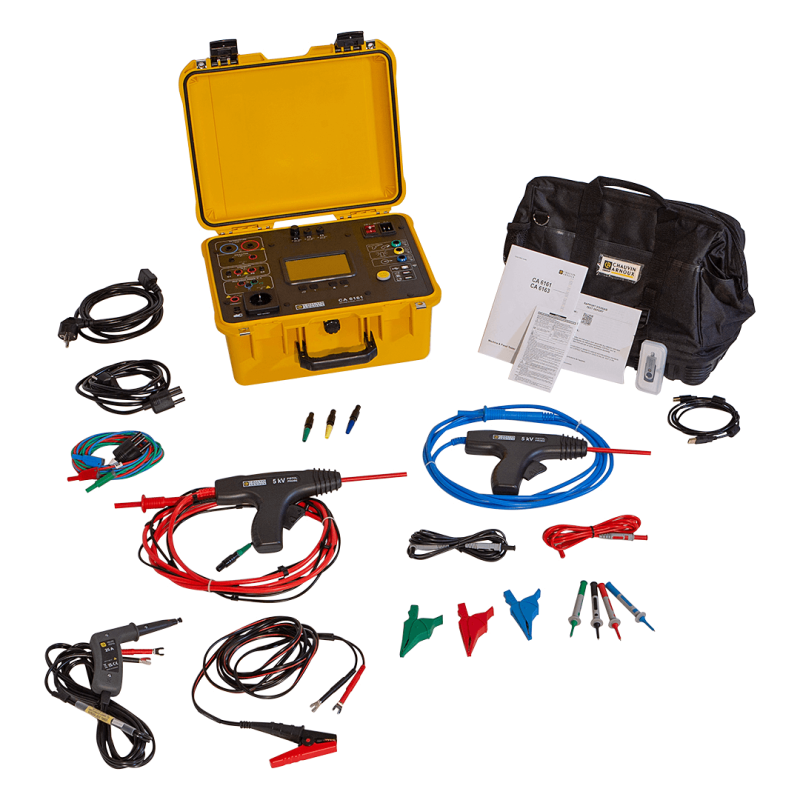

Tester C.A 6163, 2 ks testovacia pištoľová VN sonda 3 m (červená a modrá), dvojitý predlžovací vodič s krokosvorkou typu Kelvin 2,5 m, dvojitý predlžovací vodič s pištoľou typu Kelvin 3 m, 2 ks predlžovací vodič 3 m (čierna a červená ), 3 ks krokosvorka (červená, zelená, modrá), 4 ks merací hrot (čierna, červená, zelená, modrá), 3 ks predlžovací konektor (zelená, žltá, modrá), kábel do zásuvky 2,5 m, kábel trojpramenný 2, 5m, napájací kábel, komunikačný kábel USB, softvér MTT Machine Tester Link, testovací certifikát a užívateľský manuál
Voliteľné príslušenstvo k C.A 6163 - Tester elektrických častí strojových zariadení
Popis produktu
Tester elektrických částí strojních zařízení, rozváděčů, nářadí, spotřebičů Chauvin Arnoux C.A 6163
Multifunkční tester C.A 6163 je určen k provedení všech testů souvisejících s elektrickou bezpečností u ručního nářadí a spotřebičů, strojů, strojního zařízení a rozváděčů. Je ideální pro elektrickou kontrolu a certifikaci zařízení na konci výrobních linek, periodické revize zařízení nebo pro jejich pravidelnou údržbu.
Testy dle standardů
- Tester elektrických částí strojních zařízení, rozváděčů, nářadí, spotřebičů dle norem:
- ČSN EN 60204-1 - Bezpečnost strojních zařízení. Elektrická zařízení pracovních strojů. Část 1: Všeobecné požadavky
- ČSN EN 61439-1 - Rozváděče nízkého napětí - Část 1: Typově zkoušené a částečně typově zkoušené rozváděče
- ČSN EN 60335-1 - Bezpečnost elektrických spotřebičů pro domácnost a podobné účely. Část 1: Všeobecné požadavky
- ČSN EN 62368-1 - Zařízení audio/video, informační a komunikační technologie - Část 1: Bezpečnostní požadavky
- ČSN EN 60598-1 - Svítidla. Část 1: Všeobecné požadavky a zkoušky
- ČSN EN 60974-4 - Zařízení pro obloukové svařování - Část 4: Kontrola a zkoušení svařovacích zařízení v provozu
- ČSN EN 50699 - Opakované zkoušky elektrických spotřebičů
- ČSN EN 50678 - Obecný postup pro ověřování účinnosti ochranných opatření elektrických spotřebičů po opravě
Parametry a funkce
- Vysokonapěťový test přiloženým AC napětím 40 - 5350 VAC s funkcí RAMP (postupný nárůst)
- Měření izolace až do 50 GΩ (1 GΩ zásuvka) testovacím napětím 100 V, 250 V, 500 V a 1000 V
- Test propojení proudem 100mA, 200mA, 10A a 25A s rozlišením až 1 mΩ (Kelvinovo 4P zapojení) a funkcí časovače
- Měření rozdílového, náhradního, a dotykového unikajícího proudu, přímé měření proudu PE vodičem. Měření na testovací zásuvce i externím klešťovým převodníkem (volitelné příslušenství)
- Měření impedance smyčky bez vybavení chrániče s rozlišením až 0,01 Ω a měřením indukčnosti. Zkratový proud až 12 kA
- Měření impedance smyčky vysokým proudem s rozlišením až 0,001 Ω a měřením indukčnosti. Zkratový proud až 20 kA
- Integrovaná tabulka pojistek s automatickým vyhodnocením
- Měření chráničů RCD & PRCD typu AC, A, F, B, B+; G, S s proudy 10 / 30 / 100 / 300 / 500 / 1 000 mA a variabilně Var (6 – 1 000 mA)
- Pulzní test chráničů x0,5; x1; x2, x4; x5; x 10(DC) I∆n
- Měření doby vybíjení 34, 60 a 120 V v rozsahu 0,1 až 9,9 s
- Měření výkonových parametrů na testovací zásuvce U, I, P, S, f, cos ϕ, PF, THD U, THD I
- Měření výkonových parametrů pomocí klešťového převodníku U, I, P, S, f, cos ϕ, PF, THD U, THD I (volitelné příslušenství)
- Test sledu fází
- Měření proudu pomocí převodníku (volitelné příslušenství)
- Záznam vizuální kontroly
Měření, analýza, ovládání
- Ovládání pomocí jednoduchých ikon a 4 základních tlačítek
- Obrazovka nápovědy s grafickým schématem připojení
- Použití a správa uživatelských profilů a jejich kompletních konfiguračních sad
- Vytváření AUTO-SCRIPTů a jejich přenos do měřicího přístroje
- Vytváření přizpůsobených ikon příkazů a jejich přenos do měřicích přístrojů
- Režim okamžitého zobrazení výsledků testů na vzdáleném zřízení
- Vyhledávání a zobrazování zkušebních dat uložených v přístroji
- Generování a tisk zkušebních protokolů
Komunikace, rozhraní a ukládání dat
|
|
|
|
|
Napájení, provozní podmínky, konstrukce, záruka
- Displej barevný dotykový 800 x 320, 5" LCD obrazovka
- Provoz na síťové napájení 230 V
- Robustní konstrukce, ergonomický design
- Vysoký stupeň krytí IP64 při uzavřeném kufru, IP40 při otevřeném kufru
- Bezpečnostní kategorie až 600 V / CAT III (dle typu testu)
- Mechanická odolnost na pád z 0,5 m
- Provozní teplota 0 až 45 °C
- Skladovací teplota -30 až 60 °C
- Rozměry: 40,7 cm × 34,1 cm × 20,5 cm
- Hmotnost: cca 16 kg přístroj, 5,5 kg příslušenství
- Záruka na hlavní přístroj: 24 měsíců
Služby k dodávanému přístroji
- Konzultace vhodnosti jednotlivých typů s doporučením
- Poradenství se softwarem přístroje (pokud je součástí dodávky)
- Prodejní i poprodejní podpora
- Zajištění záručního i pozáručního servisu
- Zajištění pravidelných kalibrací
Technické parametre
Parametry
Skúška priloženým napätím | Ano |
---|---|
Skúška priloženým napätím | 40 V … 5,35 kV |
Skúška postupne narastajúcim U | Ano |
Test prierazného napätia | Ano |
Izolačný odpor test. napätie | 100 V 250 V 500 V 1000 V |
Izolačný odpor | 0 Ω … 100 MΩ 80 MΩ … 1 GΩ 800 MΩ … 30 GΩ 800 MΩ … 50 GΩ |
Odpor ochranného vodiča | Ano |
Odpor ochranného vodiča | 5 mΩ … 0,4 Ω |
Testovací prúd | 10 A 25 A 100 mA 200 mA |
Meranie úbytku napätia | Ano |
Doba vybitia | Ano |
Časovač | Ano |
Meranie unikajúcich prúdov | Ano |
Funkčná skúška | Ano |
Test prúdových chráničov | Ano |
Meranie impedancie slučky | Ano |
Pamäť | Ano |
Rozhranie | Ano |
Typ rozhrania | 1x rozhranie USB-B na prenos dát do počítača 2x rozhranie USB-A pre pripojenie čítačky čiarových kódov, RFID čipov alebo tlačiarne samolepiacich štítkov WiFi - Rozhanie 802.11 b/g/n (2,4 GHz) Vstup pre Pedál diaľkového ovládania; Vstup pre Signalizačný svetelný stĺpik; Vstup pre indikáciu otvorených klieští |
Elektrická bezpečnosť CAT | 600 III 300 III |
Stupeň krytia IP | 40 64 |
Hmotnosť | 21,5 g |
Rozmery | 40,7 cm × 34,1 cm × 20,5 cm |
