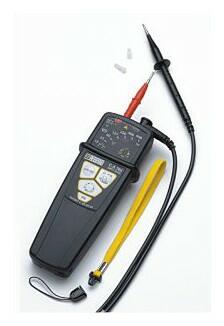

C.A 760 - Skúšačka napätia a prepojenia s LED
Skúšačka napätia a prepojenia
Meranie jednosmerného a striedavého napätia do 690 V, test prepojenia, indikácia sledu fáz, jednopólová detekcia fáze, krytie IP 65, ...
Dostupnosť: Predaj ukončený
Dopyt na produktPorovnať
Ing. Jan Kančo
Vedúci predajnej skupiny meracie a testovacie prístroje FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatné.
Popis produktu
- Meranie jednosmerného a striedavého napätia do 690 V
- Meranie sledu fáz dvojpólovou metódou
- Jednopólová detekcia fáze
- Optický a akustický test prepojenia
- Napäťová ochrana pri teste prepojenia do 600 V
- Testovanie prúdových chráničov až do 30 mA
- Automatické rozlíšenie striedavého a jednosmerného napätia a indikácia polarity jednosmerného napätia
- Akustický signál pri indikácii napätia nad 50 V
- Autotest batérie a funkčnosti prístroja
- Odolnosť prístroja proti prachu a striekajúcej vode - IP 65
- Priemer dierok 19 mm
Technické parametre
Parametry
| Typ | Skúšačky napätia Skúšačky prepojenia Skúšačky sledu fáz |
|---|---|
| Rozsah U | 10 V … 690 V |
| Indikácia | LED |
| Meranie odporu |  Nie |
| Test propojení |  Áno |
| Test fáz | Áno |
| Sled fáz | Áno |
| Test chráničov | Áno |
| Meranie prúdu | Nie |
| El. bezpečnosť CAT | 3 |
| Stupeň krytia IP | 65 |
| Měření stejnosměrného napětí | |
| Měřicí rozsah | 12...750 V |
|---|---|
| Vstupní impedance | >390 kΩ |
| Měření střídavého napětí | |
| Měřicí rozsah | 12...690 V |
| Kmitočtový rozsah | 16...400 Hz |
| Vstupní impedance | >390 kΩ |
| Test fáze (jednopólový) | |
| Jmenovité napětí | 127...690 V |
| Test sledu fází (dvoupólový) | |
| Jmenovité napětí | 127...690 V |
| Kmitočtový rozsah | 50 a 60 Hz |
| Test vybavení proudových chráničů | |
| Napěťový rozsah | 230 V / 50 a 60 Hz |
| Testovací proud | 30 mA |
| Test propojení | |
| Max. odpor | 13 kΩ |
| Testovací proud | 115 µA |
| Všeobecná data |
|
| Zobrazení | 10× LED |
| Rozlišení | ±12, 24, 50, 127, 230, 400, 600 V |
| Doba odezvy | < 0,5 sec |
| Napájení | baterie 9 V, IEC 6LR61, cca. 2600 měření po 10 s |
| Elektrická bezpečnost: | ČSN EN 61010 |
| Kategorie přepětí | CAT III / 600 V |
| Stupeň znečistění | 2 |
| Stupeň krytí | IP 65 |
| Rozměry | 163×64×40 mm |
| Hmotnost | 150 g |
