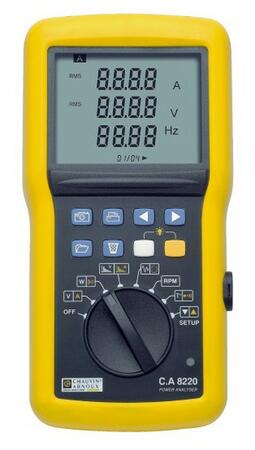

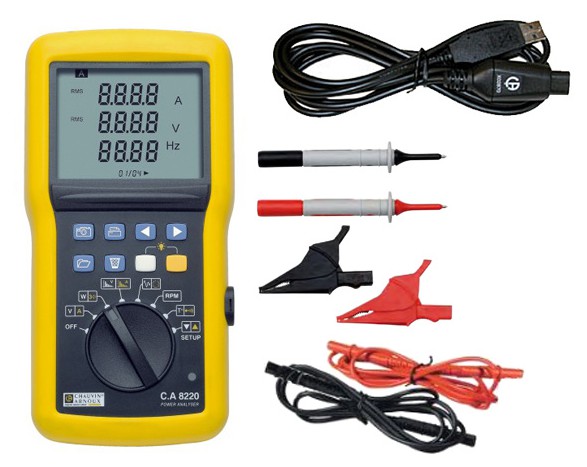

C.A 8220 - Jednofázový analyzátor kvality siete
Prístroj na rýchle a efektívne meranie, monitorovanie a diagnostiku elektrických sietí a motorov
Monochromatický displej.
Varianty k produktu C.A 8220 - Jednofázový analyzátor kvality siete (1)
Voliteľné príslušenstvo k C.A 8220 - Jednofázový analyzátor kvality siete

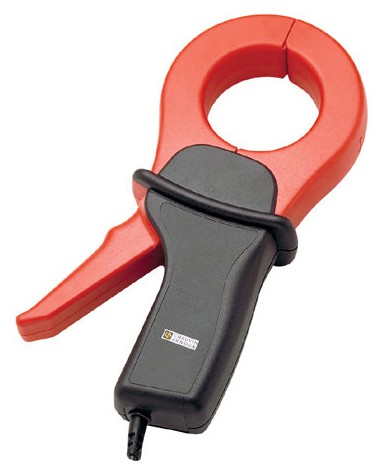

Kliešťový prevodník MN93 čierna 1 ks
AC rozsah 2 A ... 200 A
Priemer otvoru ø20 mm
Kliešťový prevodník MN93A čierna 1 ks
AC rozsah 0,005 A ... 5 A a rozsah 0,1 A...100 A
Priemer otvoru ø20 mm
Kliešťový prevodník C193 čierna 1 ks
AC rozsah 3 A ... 1000 A
Priemer otvoru ø52 mm
Kliešťový prevodník PAC93 čierna 1 ks, 9V batérie 1ks
AC rozsah 1A ... 1000 A a DC rozsah 1 A...1300 A
Priemer otvoru ø39 mm
Pružný prevodník AmpFLEX A193/450mm čierna 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 450 mm
Pružný prevodník AmpFLEX A193/800mm čierna 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 800 mm
Pro vodiče 0,8 - 4,5 mm, připojení vodičů 4 mm
Zjistit více
Popis produktu
- Monochromatický displej
- Meranie striedavého a jednosmerného prúdu a napätia až do 6500 A / 600 V (TRMS, PEAK), meranie frekvencie
- Výpočet priemernej hodnoty, minima, maxima, THD, PST, KF, FC
- Analýza harmonických zložiek prúdu, napätia a výkonu do 50-tej harmonickej
- Umožňuje meranie činného, zdanlivého a jalového výkonu a cos φ
- Umožňuje zaznamenať 1/2T RMS, PEAK, dobu trvania. Vzorkovacia frekvencia je 12,8 kHz
- Meranie sledu fáz
- Registrácia prekročenia nastavených medzí
- Meranie otáčok motoru, teploty pt100 a odporu
- Optické rozhranie umožňuje komunikáciu s PC, tlačiarňou, atď.
Rozšírené informácie
Technické údaje
Měření stejnosměrného a střídavého proudu TRMS | |
Klešťový převodník MN 93A | 0,05...5 A / Ø20 mm 0,1...100 A/ Ø20 mm |
---|---|
Klešťový převodník MN 93 | 2...240 A / Ø20 mm |
Klešťový převodník C 193 | 3...1200 A/ Ø52 mm |
Klešťový převodník PAC 93 | 10...1000 A(AC) Ø42 mm 10...1400 A(DC) Ø42 mm |
Pružný převodník AmpFlex A193 | 10...6500 A / 45 nebo 80 cm |
Přesnost (bez převodníku) | ±(0,5 č.h. + 2 dig.) |
Měření stejnosměrného a střídavého napětí TRMS | |
Rozsah | 0...600 V DC nebo AC RMS |
Přesnost | ±(0,5 č.h. + 2 dig.) |
Kmitočet | 40...70 Hz |
Měření zdánlivého, činného a jalového výkonu | |
Rozsah | 0...9999 kW, kVA, kVAr |
Ostatní měření | |
Otáčky | 6...120 000 ot/min |
Teplota | -200...850 °C, Pt100 |
Odpor | 0,0...2000 Ω, ±(1,5 % č.h. + 2 dig.) |
Obecná specifikace: | |
Zobrazení | Monochromatický LCD, 173 segmentů |
Napájení | z elektrické sítě 230/110 V z baterií 6× 1,5 V AA |
Elektrická bezpečnost | ČSN EN 61010 - CAT III-1/600 V ČSN 61557 |
Stupeň krytí | IP 54 |
Hmotnost | 0,9 kg |
Rozměry | 211×108×60 mm |
