Koľko energie skutočne odovzdáte elektromobilu? Nové DC elektromery s MID

Jedným z detailov, ktorý môže pri návrhu ľahko uniknúť, je samotný nabíjací kábel. Elektromer býva vo vnútri stanice, zatiaľ čo konektor môže byť o niekoľko metrov ďalej. Pri prúdoch v stovkách ampérov už straty v kábli nie sú len teoretickou položkou. COUNTIS EVDC preto dokáže zohľadniť prirodzené energetické straty v nabíjacom kábli a spresniť tak meranie spotreby.

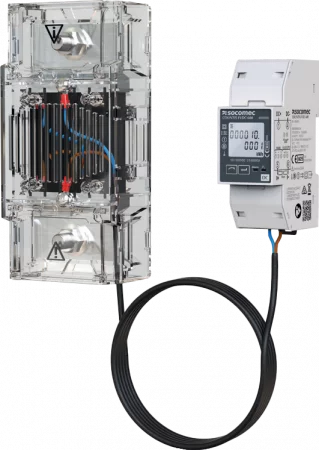

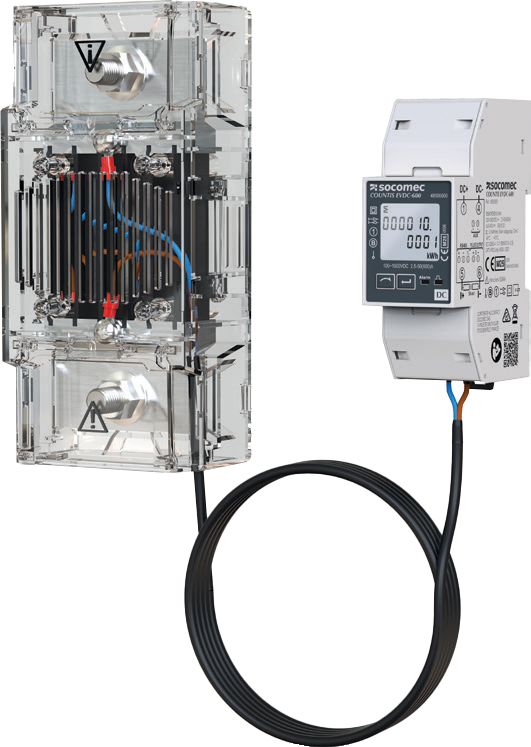

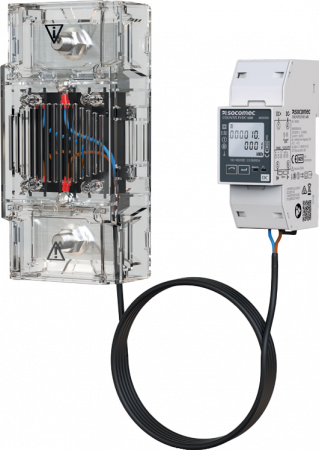

Praktické je aj samotné vyhotovenie merania prúdu. Cez malý elektromer na DIN lište netečie 300 ani 600 A, prúd sa meria pomocou externého krytého bočníka s úbytkom 75 mV. Bočník možno umiestniť do výkonovej časti rozvádzača a dvojmodulový elektromer s displejom a komunikáciou ponechať na prístupnejšom mieste. K dispozícii sú varianty 300 A a 600 A pre 100 až 1 000 V DC. Projektant tak nemusí prispôsobovať konštrukciu celého zariadenia elektromeru, naopak meranie možno lepšie prispôsobiť konštrukcii systému.

Pri verejných a firemných nabíjacích staniciach často nejde len o to energiu nejako zmerať. Ak sa podľa výsledku rozdeľujú náklady alebo priamo účtuje odobratá energia, dôležitá je aj presnosť a správnosť merania. Merací reťazec COUNTIS EVDC s dodaným bočníkom dosahuje triedu B podľa STN EN 50470-4, výrobca zároveň uvádza triedu 1 podľa STN EN IEC 62053-41 a prístroj má preskúšanie typu podľa MID.

Samotný MID elektromer však automaticky nerieši správnosť merania celej nabíjacej stanice, v projekte je potrebné posúdiť celý reťazec od merania cez prenos až po spracovanie údajov. COUNTIS EVDC je navyše obojsmerný, takže dokáže sledovať tok energie v oboch smeroch.

Okrem nabíjacích staníc sa preto technicky ponúka aj pre ďalšie DC inštalácie, ak zodpovedajú jeho parametrom a požiadavkám konkrétneho projektu, napríklad vybrané vetvy batériových úložísk, DC mikrosiete, DC časti väčších hybridných a fotovoltických systémov alebo priemyselné DC rozvody.

Samotné meranie DC energie je pritom len jednou časťou celku. Pri návrhu nabíjacej stanice alebo iného DC systému sa často rieši aj ďalšie meranie a monitoring, bezpečný rozvod vysokých prúdov, monitorovanie elektrickej bezpečnosti alebo správne teplotné riadenie rozvádzača. V lete je potrebné odvádzať vznikajúce teplo, v zime zase strážiť príliš nízke teploty a obmedziť riziko kondenzácie. Jednotlivé časti pritom musia fungovať spoločne, nie ako niekoľko samostatne vybraných komponentov.

Práve v tom môže GHV Trading projektantom a konštruktérom pomôcť. Neriešime len výber jedného elektromera, ale môžeme s vami prejsť aplikáciu ako celok, od merania a monitorovania cez distribúciu prúdu až po elektrickú bezpečnosť a teplotný manažment rozvádzača. Pomôžeme s výberom vhodných komponentov, kontrolou návrhu aj technickou podporou pri oživovaní systému. Pri mnohých riešeniach možno navyše využiť naše skladové zásoby, čo môže pomôcť pri stavbe prvého zariadenia aj pri následnom servise.

Riešite podobnú aplikáciu? Obráťte sa na technický tím GHV Trading. Radi s vami prejdeme konkrétny projekt a pomôžeme navrhnúť riešenie, ktoré bude fungovať ako celok. Kompletné portfólio nájdete na www.ghvtrading.sk.
