C.A 8335 Qualistar Plus - Trojfázový analyzátor elektrických sietí
Prístroj na rýchle a efektívne meranie, monitorovanie a diagnostiku elektrických sietí pracujúci v 6 pracovných režimoch
Dopyt na produktPorovnať
Nahradené produktmi
Prístroj na rýchle a efektívne meranie, monitorovanie a diagnostiku elektrických sietí pracujúci v 7 pracovných režimoch, intuitívnym ovládaním a spracovaním nameraných dát. USB, pamäť SD, prenos dát do PC v reálnom čase
Voliteľné príslušenstvo k C.A 8335 Qualistar Plus - Trojfázový analyzátor elektrických sietí
C.A 833x, C.A 843x, C.A 8220, C.A 8230, PEL10x, C.A 6470N, C.A 647x, C.A 6292, C.A 6543, C.A 6547, C.A 6549, C.A 655x, C.A 652x, C.A 653x, C.A 625x, F407, F607, C.A 1110, C.A 101xx, C.A 1246, C.A 182x, všetky jednoduché záznamníky rady SIMPLE LOGGER 2, C.A 6417, C.A 611x, DTR8510
Zjistit více
Kliešťový prevodník MN93 čierna 1 ks
AC rozsah 2 A ... 200 A
Priemer otvoru ø20 mm
Kliešťový prevodník MN93A čierna 1 ks
AC rozsah 0,005 A ... 5 A a rozsah 0,1 A...100 A
Priemer otvoru ø20 mm
Pružný prevodník AmpFLEX A193/450mm čierna 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 450 mm
Pružný prevodník AmpFLEX A193/800mm čierna 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 800 mm
Kliešťový prevodník PAC93 čierna 1 ks, 9V batérie 1ks
AC rozsah 1A ... 1000 A a DC rozsah 1 A...1300 A
Priemer otvoru ø39 mm
AC rozsah 50A ... 3500 A a DC rozsah 50 A...5000 A
Priemer otvoru ø72 mm
Popis produktu
- Trieda presnosti A
- 25 rôznych zapojení prístroja (1f, 3f, Aronove, ...)
- Meranie a záznam viac ako 230 rôznych parametrov siete
- 4 prúdové meracie kanály pre priame meranie na fázach aj strednom vodiči s možnosťou súčasného pripojenia rôznych prevodníkov zároveň (8 typov s možnosťou výmeny za chodu prístroja)
- Možnosť nastavenia prevodu pre meranie na bočníkoch a sekundárnych stranách prúdových transformátorov (hodnoty automaticky prepočítané na primárnu stranu)
- Funkcia INRUSH pre meranie rozbehových prúdov s dĺžkou trvania až 10 min (1 min priebeh + TRMS hodnota, 10 min TRMS hodnota)
- Záznam až 300 prechodových dejov a ich priebehov
- Záznam až 16 000 alarmových stavov
- Vysoká kapacita pamäte pre až 100 dlhodobých podrobných záznamov
- Možnosť prevádzkovať všetky funkcie zároveň
- Grafický farebný LC displej
- Výdrž akumulátora až 25h (v režime záznamu)
- USB rozhranie s možnosťou prenosu dát online do obslužného SW
- Kompletná česká lokalizácia

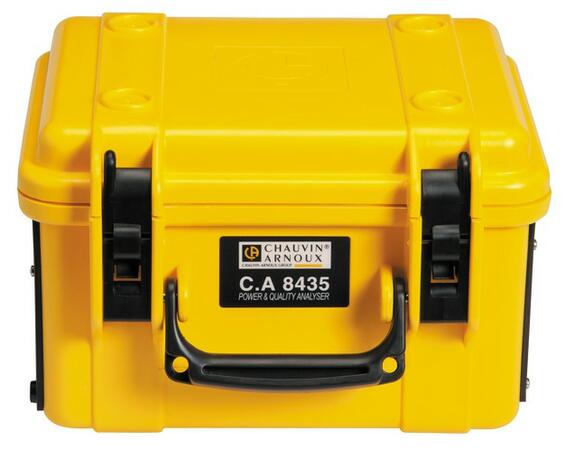

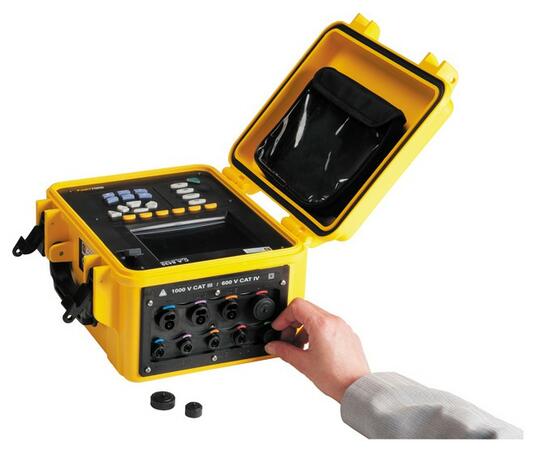

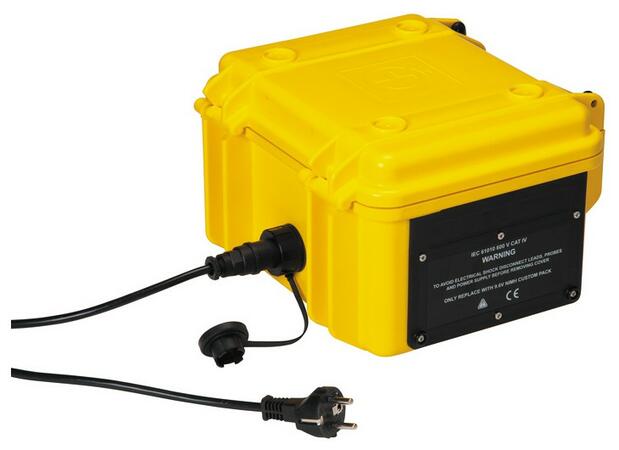

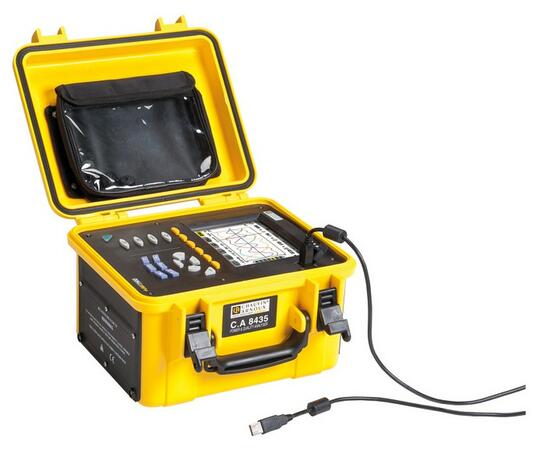

- Prístroj vstavaný do odolného kufríku s krytím IP67
Rozšírené informácie
Režim měření (základní)
Měření TRMS I a U (AC+DC) až do 6500 A/2000 V špičkové hodnoty U a I, kmitočet. Výpočet průměrných hodnot AVG, zkreslení THD, činitele výkyvu CF, K-faktoru (pro transformátory), činitele zvlnění DF, nesymetrie mezi fázemi. Grafické zobrazení průběhu, tabulkové hodnoty, případně Fresnelův diagram.
Režim harmonické analýzy
Analýza harmonických složek proudu, napětí a výkonu. Výpočet hodnoty jednotlivých harmonických až do 50-té (v % a RMS), jejich fázového posunu vůči základní harmonické, dále výpočet směru toku harmonických složek a jeho vlivu na ohřev neutrálního vodiče (expertní režim).
Režim výkonové analýzy
Umožňuje měření činného, zdánlivého a jalového výkonu, energie a cos φ (rozlišení dodávka/odběr, induktivní/kapacitní charakter)
Režim sledování přechodných dějů
Tento režim umožňuje zachytit přerušení dodávky elektrické energie, špičky napětí a proudu, zapínací proudy atp. Spouští se při překročení nastavené meze. Vzorkovací kmitočet 12,8 kHz. Funkce ZOOM.
Režim záznamu
V tomto režimu je možné dlouhodobě sledovat a zaznamenávat parametry sítě (Vrms, Irms, VA, var, W, cos , THD, flikr, celkem až 236). Funkce odložený start a stop, nastavitelná perioda průměrování.
Režim alarmů
Registrace překročení nastavených mezí (start, doba trvání, čas a datum výskytu, …)
