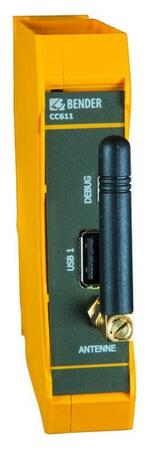

CC611 EV - Regulátor nabíjania pre nabíjacie stanice elektromobilov

Tento produkt už nie je v našej ponuke!
Máme pre vás pripravené náhradné produkty.

Regulátor nabíjania pre verejné aj domáce nabíjacie stanice elektromobilov a stanice integrované do siete verejného osvetlenia

Regulátor dovoľuje autorizáciu pomocou RFID kariet a pripojenie do systému pomocou vstavaného 2.5G/3G modulu alebo externého USB ethernetového/WiFi modulu.
Dostupnosť: Predaj ukončený
Náhradné produkty
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Nahradené produktmi

CC613 - Regulátor nabíjania
Varianty: 4
CC613Regulátor nabíjania pre nabíjacie stanice elektromobilov

Regulátor nabíjania pre verejné a domáce nabíjacie stanice z AC a 3NAC sietí do 80 A s možnosťou komunikácie 4G, ethernet a USB a s autorizáciou pomocou RFID kariet. Protokoly OCPP 1.5 a 1.6, eternet Modbus RTU, Modbus TCP a PLC.

Porovnání
Na požiadanieDetail produktu

Voliteľné príslušenstvo k CC611 EV - Regulátor nabíjania pre nabíjacie stanice elektromobilov

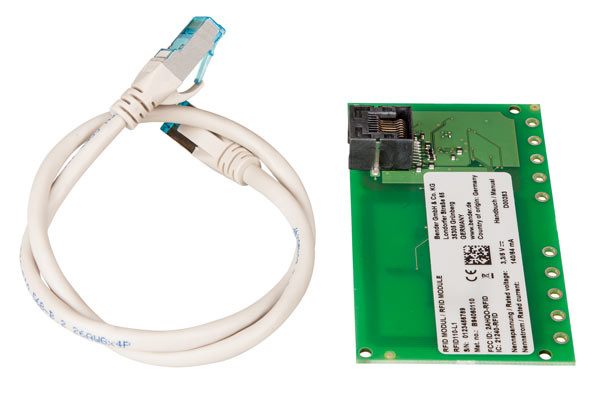

RFID110L1 - RFID modul pre CC612, 613
RFID modul pre CC612/CC1613
RFID110-L1
RFID modul k CC612/CC613
včetně propojovacího kabelu RJ45, délka 500 mm.
OBJ: B94060110
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
RJ45 kábel pre CC611 EV
RJ45 kábel pre CC611 EV
RJ45 kabel pro RFID modul k CC611 EV - délka 500 mm
OBJ: B94060100
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

Tento produkt už nie je v našej ponuke!
Máme pre vás pripravené náhradné produkty.

Vlastnosti
  • Implementovaný štandard OCPP
  • Plná podpora OCPP Remote
  • Implementovaný binárny OCPP s optimalizáciou širky pásma a sieťovou kompatibilitou NAT
  • Podpora inteligentnej siete Smart Grid pomocou štandardu OCPP
  • Možnosť konfigurácie na mieste aj po sieti
  • Kompatibilný so všetkými elektromobilmi na trhu
  • Podpora autorizačných RFID modulov s displejom

Rozšírené informácie

Regulátor svojím jednoduchým designom a kompaktnými rozmermi (114.5 mm x 22.5 mm x 99 mm) umožňuje konštruovať múdre, malé a efektívne nabíjacie stanice. Pre ich vonkajšiu komunikáciu je potrebný redakčný systém so známym a prevereným komunikačným protokolom. Preto väčšina poskytovateľov redakčných systémov dodržiava protokol OCPP, ktorý je u CC611 EV vo verzii 1.5, čo zaisťuje kompatibilitu so všetkými elektromobilmi na trhu. Regulátor bol úspešne testovaný s redakčnými  systémami poskytovateľov  Vattenfall, Bosch, DRIIVZ a NTT. Regulátor je možné prevádzkovať v režime „allways on“, kedy je stále pripojený k mobilnej sieti.

Regulátor podporuje mobilné siete 2.5G Edge a 3G UMTS. Všetky online operácie vyžadujú pripojenie pomocou karty SIM (nieje súčasťou dodávky). Obsluhu uživateľovi uľahčuje autorizácia pomocou čítačky RFID kariet. Autorizovať je možné aj vzdialene redakčným systémom cez OCPP. Regulátor je možné s autorizáciou RFID použiť i bez pripojenia k sieti, autorizovať sa je možné podľa zoznamu kariet v prístroji (white list). Dá sa nastaviť aj nabíjanie úplne bez autorizácie.

Funkcia

Zapojenie v stanici so štandardnou zásuvkou typu 2 vyžaduje pripojenie 12 V napájacieho zdroja, stýkača (s napäťovým signálom do 30 V) pre spínanie toku energie do zásuvky, riadeného regulátorom cez integrované relé, a aktivneho člena, ktorý uzamyká kábel v zásuvke v priebehu nabíjania. Pokiaľ je súčasťou stanice merací prvok (EMH eHZ Smart Meter), prepojí sa s regulátorom káblom RJ11 (konektor "Meter"). Kontakty riadenia (CP) a senzoru priblíženia (PP) umožňujú regulátoru komunikáciu s vozidlom a nabíjacím káblom. Regulátor tak informuje vozidlo o množstve energie, ktorú môže čerpať (podľa ISO/IEC 61851), a detekuje pripojenie zástrčky káblu do zásuvky stanice. Pre zaistenie správnej komunikácie medzi vozidlom a stanicou musí byť 0 V svorka napájacieho zdroja regulátoru na rovnakom potenciále, ako uzemnenie PE v zásuvke.

Pokiaľ je vyžadovaná autorizácia užívateľa pred nabíjaním, regulátor umožňuje jednoduchú identifikáciu pomocou čítačky RFID kariet, prepojenej s regulátorom káblom RJ45 (konektor „RFID“). Čítačka RFID je v prevedení DPS, k umiestneniu aspoň 20 mm od kovových častí pod polopriehľadným plastovým krytom stanice (indikuje činnosť vlastnými LED). Voliteľne je možné ku čítačke pridať displej pre podrobnejšiu interakciu s užívateľom.

Na prednej strane regulátora je slot pre SIM kartu, slot USB 1 pro sieťový adaptér (ethernet, WiFi), slot USB 2 pre prepojenie s PC (nastavenie siete, PINu karty SIM, aktualizáciou atd.), konektor antény a indikačnej LED. Anténu je možné vyviesť káblom na miesto s lepším príjmom signálu.

Spúšťacia sekvencia regulátora začína po pripojení napájania. Pokiaľ je nastavený redakčný systém, regulátor s ním naviaže spojenie. Užívateľ zapojí kábel do vozidla a druhý konec káblu do stanice, kde ho stanica uzamkne. Priložením registrovanej RFID karty ku čítačke prebehne autorizácia. Regulátor skontroluje, že je vozidlo  pripojené a pripravené pre nabíjanie, prepne stýkač a tým nabíjanie spustí. Po skončení nabíjania regulátor odomkne zásuvku stanice a uživateľ môže odpojiť Kábel.

Regulátor je možné použiť aj u staníc s pevným káblom typu 1 alebo 2 (bez akčného členu).

Technické parametre

Izolace podle IEC 60664-1/IEC 60664-3
Menovité napätie 12 V
Kategória prepätia III
Stupeň znečistenia 3
Menovité impulzné výdržné napätie 500 V
Oblasť použitia ≤ 2000 m n.m.
Napájacie napätie
Menovité napájacie napätie US DC 12 V
Rozsah napájacieho napätia DC 11,4...12,6 V
Vlastná spotreba bez modemu < 5 VA
Vlastná spotreba s modemom/krátkodobá špička < 11 VA
Vstupy, výstupy a obsluha
LED 1 zelená
LED 2 zelená
LED 3G zelená
USB 1 konektor sieťového rozšírenia (ethernet, WiFi) USB
USB 2 konektor konfigurácie micro USB
Slot SIM micro SIM
Riadenie, senzor priblíženia a vstup optočlena
(svorky bloku A)
vstup/výstup
Merací prvok EMH eHZ (RJ11 zásuvka) externý
Rozhranie RFID (RJ45 kábel) externé
Napájanie a vstup optočlenu (svorky bloku B) vstup
Zámok zásuvky (svorky bloku C) vstup/výstup
Relé K1/K2 (svorky bloku D) výstup
Spínacie prvky
Alarmové relé K1 stýkač
Alarmové relé K2 nastaviteľné
Spínacie prvky 2 x 1 N/O kontakty
Pracovný režim N/C režim
Elekrická životnosť 10,000 cyklov zopnutia
Parametre kontaktov podľa IEC 60947-5-1:
Menovité operačné napätie 30 V
Menovitý operačný prúd 1 A
Minimálny pracovný prúd 1 mA pri AC/DC ≥ 10 V
Mechanické vlastnosti, klimatické podmienky, EMC
EMC IEC 61326
Teplota okolia pri prevádzke -25...+75 °C
Klimatická trieda podľa IEC 60721:
Statické použitie (IEC 60721-3-3) 3K5
Preprava (IEC 60721-3-2) 2K3
Dlhodobé skladovanie (IEC 60721-3-1) 1K4
Klasifikácia mechanickej odolnosti podľa IEC 60721:
Statické použitie (IEC 60721-3-3) 3M4 (s výnimkou kondenzácie a námrazy)
Preprava (IEC 60721-3-2) 2M2
Skladovanie (IEC 60721-3-1) 1M3
Pripojenie
Typ pripojenia skrutkové svorky
Vlastnosti pripojenia:
jednoduchý vodič 0,2...2,5 mm2 (AWG 24-14)
splietané lanko bez dutinky 0,2...2,5 mm2 (AWG 24-14)
splietané lanko s dutinkou 0,2...1,5 mm2 (AWG 24-16)
Dĺžka odizolovania vodiča 7 mm
 Sila pre otvorenie 0,5-0,6 Nm (4-5 lb-in)
 Tlačidlo "Test", priemer 2,1 mm
 RJ45 čítačka RFID kariet
 RJ11 rozhranie meracieho prvku EMH eHZ
Všeobecné dáta
Pracovný režim trvalá prevádzka
Stupeň krytia IP30
Stupeň krytia svoriek IP20
Montáž na DIN lištu IEC 60715

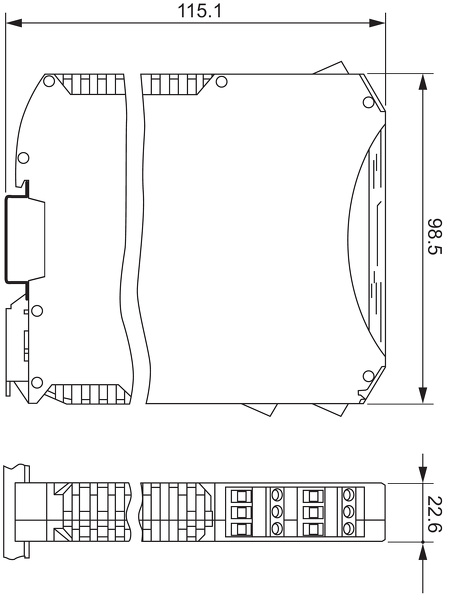

Rozmery CC612 EV
