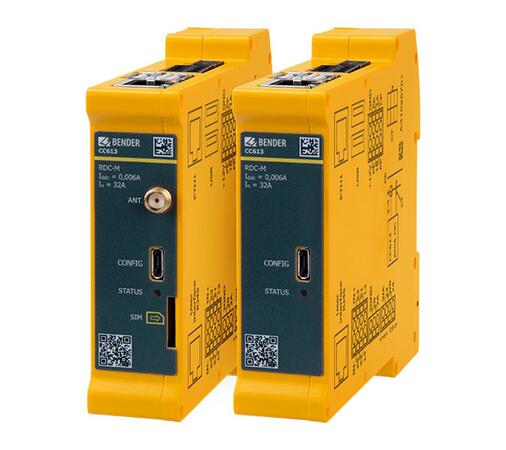

CC613 - Regulátor nabíjania pre nabíjacie stanice elektromobilov
Regulátor nabíjania novej generácie pre verejné a domáce nabíjacie stanice elektromobilov vrátane staníc integrovaných do siete verejného osvetlenia
Regulátor nabíjania pre verejné a domáce nabíjacie stanice z AC a 3NAC sietí do 80 A s možnosťou komunikácie 4G, ethernet a USB a s autorizáciou pomocou RFID kariet. Protokoly OCPP 1.5 a 1.6, eternet Modbus RTU, Modbus TCP a PLC.
Dopyt na produktPorovnať
Varianty k produktu CC613 - Regulátor nabíjania pre nabíjacie stanice elektromobilov (4)
- Ethernet, 3 x USB
- Modbus TCP,
- Externí Modbus RTU pro komunikaci s nadřazeným rozhranním
- Modbus RTU pro komunikaci s vybranými elektroměry
- OCPP 1.5 a 1.6, Control Pilot a Proximity Pilot
- PLC ISO 15118
- Ethernet, 3 x USB
- Modbus TCP
- Modbus RTU pro komunikaci s vybranými elektroměry
- OCPP 1.5 a 1.6, Control Pilot a Proximity Pilot
- PLC ISO 15118
- Ethernet, 3 x USB
- Modbus TCP
- Externí Modbus RTU pro komunikaci s nadřazeným rozhranním
- Modbus RTU pro komunikaci s vybranými elektroměry
- OCPP 1.5 a 1.6, Control Pilot a Proximity Pilot
- PLC ISO 15118
- Modbus TCP
- Modbus RTU pro komunikaci s vybranými elektroměry
- OCPP 1.5 a 1.6, Control Pilot a Proximity Pilot
- PLC ISO 15118
Voliteľné príslušenstvo k CC613 - Regulátor nabíjania pre nabíjacie stanice elektromobilov
(50 x 3 pólový, 50 x 4 pólový, 100 x 8 pólový konektor)
Použití s ICC1324, CC613,CC612, RCMB104, RDC104.
Pro připojení k CC612/613, ICC1324 je nutný kabel.
l = 180 mm
l = 325 mm
l = 600 mm
l = 1.470 mm
bez integrovaných stavových LED
včetně propojovacího kabelu RJ45, délka 500 mm.
s integrovanými stavovými LED
včetně propojovacího kabelu RJ45, délka 500 mm.
Popis produktu
- Regulátor nabíjania podľa štandardu IEC 61851-1, režim 3
- Certifikácia Plug&Charge
- Konfigurovateľný ako master alebo slave: nabíjacia stanica môže byť tvorená viacero nabíjacími bodmi, v takom prípade pracuje jeden regulátor ako mastr s mmodemom 4G, ostatné regulátory sú nastavené ako slave a bez 4G konektivity
- Dynamická správa záťaže pre optimálne rozdelenie dostupného výkonu medzi všetky nabíjacie body s možnosťou zohľadnenia ďalších záťaží v danej lokalite
- Vstavaný monitor DC reziduálnych prúdov (v inštalácii je možné použiť prúdový chránič typu A), voliteľná dĺžka kábla k externému meraciemu transformátoru
- Núdzové odblokovanie nabijacieho kábla na základe monitorovania napájacieho napätia
- Možnosť použiť v jednofázových a trojfázových sieťach až do hodnoty nabíjacieho prúdu 80 A
- Komunikačné protokoly OCPP 1.5 a OCPP 1.6 v súlade so službami JSON, SOAP
- Podporované mobilné siete: 4G (LTE), 3G (UMTS) a 2G (GSM) vďaka vstavanému 4G modemu (voliteľná funkcia) vestavěnému 4G modemu
- 3 USB rozhranie:
- jedno pre nastavovanie prístroja a aktualizáciu firmware
- dve rozhrania pre periférie - Integrovaná komunikácia s vozidlom - Control Pilot a Proximity Pilot (podľa IEC 61851-1)
- Nastaviteľná podpora domácich zásuviek
- Rozhranie pre elektromery: Modbus TCP a Modbus RTU
- Voliteľné samostatné galvanicky oddelené rozhranie Modbus na ovládanie nadradeným riadiacim systémomo

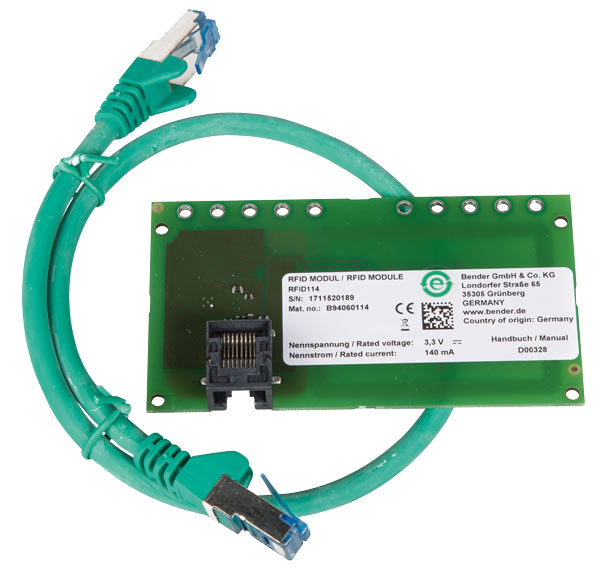

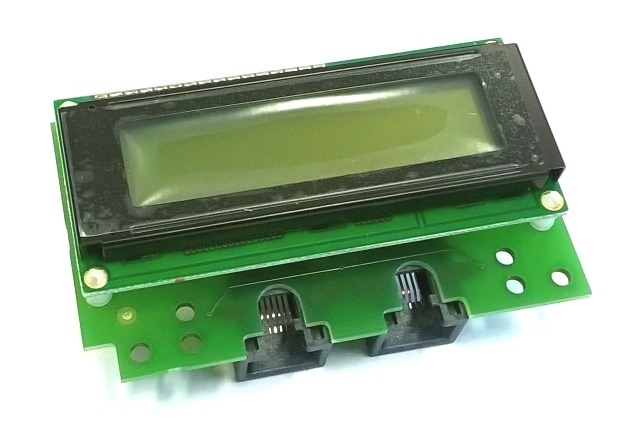

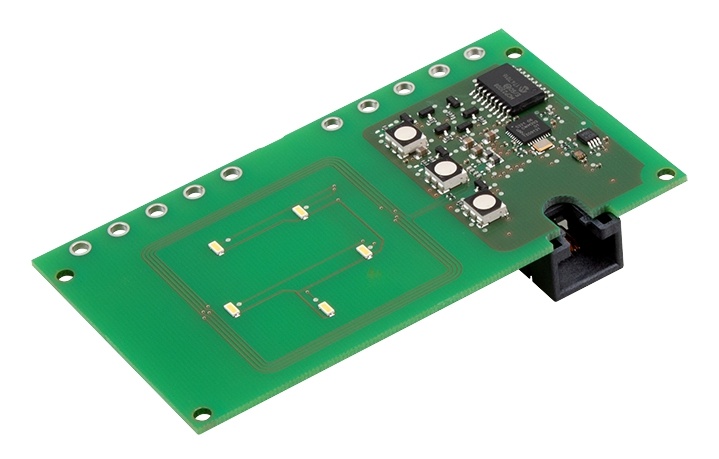

- Voliteľné externé moduly pre zákaznícke aplikácie (RFID čítačka, displej)
- Nastaviteľné rozhranie s dvomi vstupmi/výstupmi
- Vstavané teplotné čidlá pre riadenie hodnoty nabíjacieho prúdu v závislosti na aktulnej teplote okolia
- Protokol PLC (Powerline Communication) podľa štandardu ISO 15118
K dispozícii je celkom 5 variant regulátora nabíjania CC613. Prehľad funkcionalít jednotlivých variantov nájdete v tabuľke, ktorá je k dispozícii v sekcii Súbory na stiahnutie.
Rozšírené informácie
Regulátor nabíjania CC613 je centrálnym prvkom nabíjacích staníc pre elektromobily v rôznych prevedeniach (stojanové stanice, stanice na stenu, stanice na stĺpoch verejného osvetlenia apod.). Prístroj riadi funciu stanice v súlade s IEC 61851-1. Regulátor ovláda pripojenie nabíjacieho obvodu (zásuvka typu 1 alebo 2) prostredníctvom stýkača a akčným členom zamyká kábel v priebehu nabíjania. Pre ovládanie stýkača slúži vstavané relé s napätím 230 V.
Regulátor nabíjania sleduje jednotlivé časti nabijacej stanice ako elektromer, stýkač, užívateľské rozhranie alebo nabíjaciu zásuvku. Prístroj môže byť trvalo dostupný prostredníctvom siete 4G. 4G modem je súčasťou regulátora v prevedení master.
Pre komunikáciu s backend systémom slúži protokol OCPP. Prístroj obsahuje všetky aktuálne definované príkazy protokolu OCPP vrátane niektorých rozšírení špecifických pre konkrétnych výrobcov (príkazy typu DataTransfer).Regulátor úspešne absolvoval testy kompatibility s poskytovateľmi backend služieb (napr. has-to-be, Virta a NewMotion).
Aplikácie
- AC a 3NAC nabíjacie stanice do 80 A
- Domáca nabíjacia stanica bez autorizácie
- Verejné a podnikové nabíjacie stanice s autorizáciou
- Nabíjacie stanice integrované do siete verejného osvetlenia
Prehľad funkcií
Regulátor riadi stýkačom pripojenie nabíjacieho obvodu (zásuvka typu 1 alebo 2) a akčným členom zamyká kábel v priebehu nabíjania. Pre ovládanie stýkača slúži vstavané relé 230 V.
- Nabíjací systém môže byť osadený elektromerom. Pre priame pripojenie digitálnych elektromerov sú k dispozícii rozhrania Modbus RTU a Modbus TCP.
- Regulátor vyžaduje napájanie 12 V DC.
- Pre jednoduchú identifikáciu zákazníkov je možné prístroj doplniť o čítačku RFID.
- Stýkač nabíjacieho obvodu je ovládaný vstavaným relé 230 V.
- Použitie karty mikroSIM (nie je súčasťou dodávky prístroja): regulátor nabíjania vo verzii so vstavaným 4G modemom je vybavený slotom pre kartu mikroSIM. Slot je umiestnený na čelnej strane prístroja. SIM karta môže byť chránená PINom. PIN a nastavenie APN je možné konfigurovať prostredníctvom menu správca.
- Prístroje so vstavaným 4G modemom majú na čelnom paneli osadený anténny konektor.
- Na detekciu DC reziduálneho prúdu je regulátor vybavený integrovaným monitorom RDC-M (residual direct current monitoring module), ktorý využíva externý merací prúdový transformátor. Vďaka tejto funkcii je možné v nabíjacej stanici použiť menej nákladný prúdový chránič typu A namiesto inak nevyhnutného chrániča typu B.
- Pre dátovú komunikáciu medzi vozidlom a nabíjacou stanicom je možné využiť protokol PLC (Powerline Communication) podľa štandardu ISO 15118.
- Dynamická správa záťaže:
Regulátor nabíjania má implementovanú dynamickú správu záťaže, ktorej funkcia je úplne nezávislá na pripojení k backend systému. Software dokáže rozdeliť nabíjacie prúdy medzi jednotlivé fázy s cieľom minimalizovať prúdové špičky a obmedziť nesymetriu zaťaženia. Maximálny počet takto prepojených nabíjacích miest je až 250. - Regulátor trvalo sleduje priebeh nabíjacieho procesu s cieľom zaistiť maximálnu bezpečnosť:
- ukončenie nabíjacieho procesu po vybavení prúdového chrániča v dôsledku detekcie reziduálneho prúdu,
- detekcia poruchového prúdu vstavaným monitorom reziduálneho prúdu. Táto informácia môže byť predaná majiteľovi vozu prostredníctvom bakend systému (pokiaľ je backend systémom podporovaná). - Externé rozhranie Modbus pre rozšírenú správu regulátora nadradeným systémom správy nabíjania, úplne nezávislým na pripojení k backend systému.
Regulátor nabíjania so vstavaným modulom monitorovania prúdu (RDC-M) vyžaduje pre svoju funkciu externý merací prúdový transformátor (musí byť objednaný samostatne).
Normy
Regulátor nabíjania CC613 odpovedá požiadavkám:
- IEC 61851-1 (Systém nabíjania elektrických vozidiel)
- IEC 62955 (Prístroje pre detekciu reziduálnych prúdov)
- ISO 15118:2015 (PLC - PowerLine Communication)
Rozmery púzdra CC613
Technické parametre
| Izolácia podľa IEC 60664-1/IEC 60664-3 | |
| Menovité napätie izolácie | 250 V |
|---|---|
| Menovité impulzné výdržné napätie v rámci svorkovnice H |
2,5 kV, kategória prepätia II |
| Menovité impulzné výdržné napätie medzi svorkovnicou H a ostatnými svorkovnicami |
6 kV, kategória prepätia III |
| Ztosilnená izolácia podľa kategórie prepätia III | medzi svorkovnicou H a ostatnými svorkovnicami |
| Základná izolácia podľa kategórie prepätia II | v rámci svorkovnice H |
| Oblasť použitia | ≤ 2000 m n.m. |
| Parametre napájania (svorkovnica B (0V, +12V)) | |
| Menovité napájacie napätie US | DC 12 V |
|---|---|
| Rozsah napájacieho napätia | DC 11,4…12,6 V |
| Menovitý prúd | 750 mA |
| Modul monitorovania reziduálneho prúdu (RDC-M, svorkovnica A) | |
| Merací rozsah | 100 mA |
|---|---|
| Hodnota reakcie reziduálneho prúdu IΔn | DC 6 mA |
| Tolerancia IΔn | -50...0 % |
| Hodnota reštartovacej sekvencie | |
| DC 6 mA | < 3 mA |
|---|---|
| Voliteľný 4G modem (svorkovnica E, anténny konektor SMA) | |
| Kmitočtové pásma | 800 MHz/850 MHz/900 MHz/ 1800 MHz/2100 MHz/2600 MHz |
|---|---|
| Impedancia | 50 Ω |
| Prenosové rýchlosti |
GPRS: UL 85,6 kBit/s; DL 107 kBit/s |
| Typ antény | PSI-GSM/UMTS-QB-ANT |
| Dátové rozhrania | |
| USB host 1 (svorkovnica C1) | USB konektor typu A; USB 2.0, max. 250 mA |
|---|---|
| USB host 2 (svorkovnica C2) | USB konektor typu A; USB 2.0, max. 250 mA |
| Ethernet (svorkovnica D) | 10/100 Mbit |
| CONFIG (rozhranie pre konfiguracáciu, svorkovnica F) |
mikroUSB konektor typu AB |
| SIM (iba v prevedení so 4G modemom, čelný panel) |
micro SIM |
| HMI (svorkovnica K) | vnútorný |
| Interný Modbus (svorkovnica B (B Mod., A Mod.)) |
9,6 kBit |
| Externí Modbus (svorkovnica I) | 9,6 kBit |
| Control Pilot (svorkovnica B (CP)) | podľa IEC 61851 |
| Proximity Pilot (svorkovnica B (PP)) | podľa IEC 61851 |
| Vstupy | |
| Optočlen (svorkovnica J (Opto 1 In+, Opto 1 In-)) | |
|---|---|
| Vstupné napätie | DC 11,4...25,2 V |
| Vstupný prúd | 2,3...6,4 mA |
| Detekcia zlepenia kontaktov (svorkovnica H (WB, WA)) | |
| Vstupné napätie | AC 180...277 V |
| Vstupný prúd | 0,6...1,3 mA |
| Spínacie prvky | |
| Relé (12 V) (svorkovnica J (Relé 13, Relé 14)) | |
|---|---|
| Menovité pracovné napätie Ue | DC 24 V |
| Menovitý spínací prúd Ie | DC 1 A |
| Minimálna záťaž kontaktu | 1 mA pri ≥ 10 V |
| Spínacie relé pre stýkač (svorkovnica H (Relé 23, Relé 24)) | |
| Menovité pracovné napätie Ue | AC 230 V |
| Menovitý spínací prúd Ie | AC 4 A |
| Minimálna záťaž kontaktu | 50 mA pri ≥ 10 V AC |
| Pracovné podmienky, EMC | |
| EMC | viď. certifikát CE |
|---|---|
| Pracovná teplota | -30...+70°C |
| Klimatická trieda podľa IEC 60721: | |
| Statické použitie (IEC 60721-3-3) | 3K23 (bez orosenia a inovatky) |
| Preprava (IEC 60721-3-2) | 2K11 |
| Dlhodobé skladovanie (IEC 60721-3-1) | 1K21 |
| Klasifikácia mechanickej odolnosti podľa IEC 60721: | |
| Statické použitie (IEC 60721-3-3) | 3M11 |
| Preprava (IEC 60721-3-2) | 2M4 |
| Dlhodobé skladovanie (IEC 60721-3-1) | 1M12 |
| Dĺžky a typy káblov | |
| HMI (svorkovnica K) | |
|---|---|
| Pripojovací kábel | RJ45, tienený |
| Maximálna dĺžka | 2 m |
| Ethernet (svorkovnica D) | |
| Pripojovací kábel | CAT6 |
| Maximálna dĺžka | 100 m |
| Pripojenie - svorkovnice B a J | pružinové svorky |
| Parametre pripojenia: | |
| jednoduchý vodič/splietané lanko | 0,2…1,5 mm² |
| splietané lanko s dutinkou bez izolácie | 0,25…1,5 mm² |
| splietané lanko s dutinkou s izoláciou | 0,14…0,75 mm² |
| Dĺžka odizolovania vodiča | 10 mm |
| Maximálna dĺžka | 2 m |
| Prierez | ≥ 0,5 mm2 |
| Maximálna dĺžlka kábla k PE | 4 m |
| Prierez kábla k PE | ≥ 1 mm2 |
| Pripojenie - svorkovnica I | pružinové svorky |
| Parametre pripojenia: | |
| jednoduchý vodič/splietané lanko | 0,2…1,5 mm² |
| splietané lanko s dutinkou bez izolácie | 0,25…1,5 mm² |
| splietané lanko s dutinkou s izoláciou | 0,25…0,75 mm² |
| Dĺžka odizolovania vodiča | 10 mm |
| Maximálna dĺžka kábla | 250 m |
| Pripojenie - svorkovnica H | pružinové svorky |
| Parametre pripojenia: | |
| jednoduchý vodič/splietané lanko | 0,2…1,5 mm² |
| splietané lanko s dutinkou bez izolácie | 0,25…1,5 mm² |
| splietané lanko s dutinkou s izoláciou | 0,25…0,75 mm² |
| Dĺžka odizolovania vodiča | 10 mm |
| Maximálna dĺžka kábla | 2 m |
| Prierez | ≥ 0,75 mm2 |
| Všeobecné dáta | |
| Pracovný režim | trvalá prevádzka |
|---|---|
| Stupeň krytia | IP20 |
| Montáž na DIN lištu | IEC 60715 |
| Hmotnosť | max. 500 g (v závislosti na prevedení) |
