PEL 105 - Záznamník kvality elektrickej energie
Záznamník kvality elektrickej energie
Záznamník kvality elektrickej energie (TRMS) pre jedno a trojfázové siete do 1 000 V s menovitým kmitočetom DC, 50, 60 a 400 Hz. 4 prúdové vstupy s vysokým krytím IP67 pre vonkajšie použitie. USB, Ethernet, Wifi a Bluetooth.
Dostupnosť: Predaj ukončený
Dopyt na produktPorovnať
Ing. Jan Kančo
Vedúci predajnej skupiny meracie a testovacie prístroje FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatné.
Voliteľné príslušenstvo k PEL 105 - Záznamník kvality elektrickej energie
Softvér
Software DataViewPre prístroje:
C.A 833x, C.A 843x, C.A 8220, C.A 8230, PEL10x, C.A 6470N, C.A 647x, C.A 6292, C.A 6543, C.A 6547, C.A 6549, C.A 655x, C.A 652x, C.A 653x, C.A 625x, F407, F607, C.A 1110, C.A 101xx, C.A 1246, C.A 182x, všetky jednoduché záznamníky rady SIMPLE LOGGER 2, C.A 6417, C.A 611x, DTR8510
C.A 833x, C.A 843x, C.A 8220, C.A 8230, PEL10x, C.A 6470N, C.A 647x, C.A 6292, C.A 6543, C.A 6547, C.A 6549, C.A 655x, C.A 652x, C.A 653x, C.A 625x, F407, F607, C.A 1110, C.A 101xx, C.A 1246, C.A 182x, všetky jednoduché záznamníky rady SIMPLE LOGGER 2, C.A 6417, C.A 611x, DTR8510
OBJ: P01.1020.95
EAN: 3760171418734
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
689 EUR/ks
847,47 EUR s DPH
+-
Svorka magnetická
XMA-7 černáCAT III, 1000 V, 2 A, průměr magnetu 7 mm, délka 10 mm, připojení vodičů 4 mm, černá
Zjistit více
Zjistit více
OBJ: 66.9516-21
Záruka: 12 m.
Skladom v GHV
skladom 8 ks
17,08 EUR/ks
21,01 EUR s DPH
+-
Adaptér nabíjací
PA30WPre C.A 833x, C.A 6116, PEL105
OBJ: P01.1020.57
EAN: 3760171412282
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
155 EUR/ks
190,65 EUR s DPH
+-
Príslušenstvo pre C.A 8xxx, PEL 1xx
MN93 černáKliešťový prevodník MN93 čierna 1 ks
AC rozsah 2 A ... 200 A
Priemer otvoru ø20 mm
OBJ: P01.1204.25B
EAN: 3760171412992
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
213 EUR/ks
261,99 EUR s DPH
+-
Príslušenstvo pre C.A 8xxx, PEL 1xx
MN93A černáKliešťový prevodník MN93A čierna 1 ks
AC rozsah 0,005 A ... 5 A a rozsah 0,1 A...100 A
Priemer otvoru ø20 mm
OBJ: P01.1204.34B
EAN: 3760171413012
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
316 EUR/ks
388,68 EUR s DPH
+-
Príslušenstvo pre C.A 8xxx, PEL 1xx
AmpFLEX A193/800 černáPružný prevodník AmpFLEX A193/800mm čierna 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 800 mm
OBJ: P01.1205.31B
EAN: 3760171413166
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
385 EUR/ks
473,55 EUR s DPH
+-
Príslušenstvo pre C.A 8xxx, PEL 1xx
PAC93 černáKliešťový prevodník PAC93 čierna 1 ks, 9V batérie 1ks
AC rozsah 1A ... 1000 A a DC rozsah 1 A...1300 A
Priemer otvoru ø39 mm
OBJ: P01.1200.79B
EAN: 3760171412640
Záruka: 12 m.
Skladom v GHV
skladom 7 ks
496 EUR/ks
610,08 EUR s DPH
+-
Príslušenstvo pre C.A 8xxx, PEL 1xx
J93Kliešťový prevodník J93 čierna 1 ks, kufor 1ks, sada farebných krúžkov 1ks, 9V batérie 1ks
AC rozsah 50A ... 3500 A a DC rozsah 50 A...5000 A
Priemer otvoru ø72 mm
AC rozsah 50A ... 3500 A a DC rozsah 50 A...5000 A
Priemer otvoru ø72 mm
OBJ: P01.1201.10
EAN: 3760171418796
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
2 372 EUR/ks
2 917,56 EUR s DPH
+-
Príslušenstvo pre C.A 8xxx, PEL10x
Adaptér k E3N/E27 pro C.A833x, PEL10xNutný pre pripojenie prevodníka E3N k C.A 833x a PEL10x
OBJ: P01.1020.81
EAN: 3760171412305
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
127 EUR/ks
156,21 EUR s DPH
+-
Náhradný diel
Sada identifikačních kroužků12 farebných krúžkov
OBJ: P01.1020.80
EAN: 3760171412299
Záruka: 12 m.
Skladom v GHV
skladom 1 ks
44 EUR/ks
54,12 EUR s DPH
+-
Brašňa
Brašňa355 x 255 x 235 mm
OBJ: P01.2980.56
EAN: 3760171416235
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
179 EUR/ks
220,17 EUR s DPH
+-
OBJ: P01.1021.49
EAN: 3663653000048
Záruka: 12 m.
Skladom v GHV
skladom >50 ks
18 EUR/ks
22,14 EUR s DPH
+-
Popis produktu
- Záznamník kvality elektrickej energie pre jedno a trojfázové siete

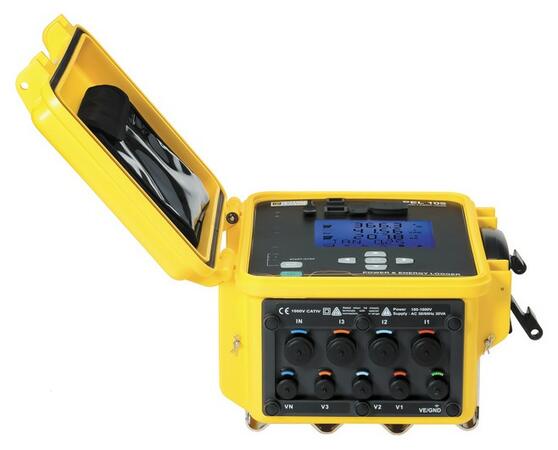

(3AC, 3NAC, vyvážené aj nevyvážené s nulovým vodičom aj bez neho) - 5 napäťových a 4 prúdové vstupy (priame meranie prúdu N-vodičom)
- Pre jednosmerné a striedavé siete do 1 000 V
- Menovitý kmitočet sietí DC / 50 / 60 / 400 Hz
- Trieda presnosti merania napätí 0,2%
- Rýchlosť vzorkovania 128 vzorkov / periódu priemerovaných do 5 nameraných hodnôt za sekundu
- Uloženie nameraných hodnôt na SD kartu, kapacita až 32 GB

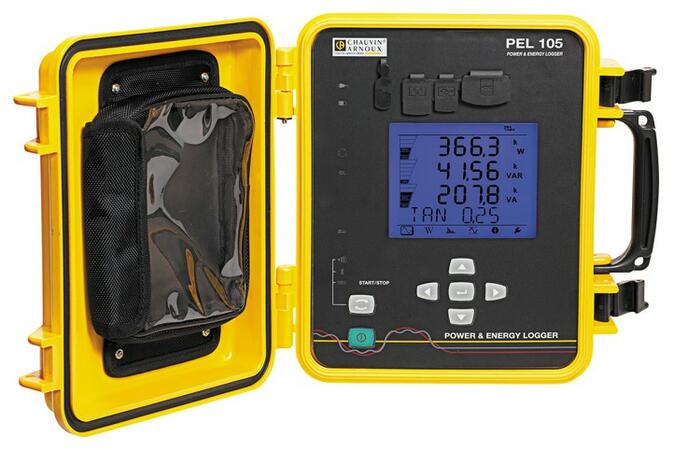

- Verzia s 4riadkovým LC displejom
- Záznamník je vybavený rozhraním USB, Ethernet, Wifi a Bluetooth
- Software PEL Transfer® pre stiahnutie a analýzu nameraných dát
- Software PEL Transfer® rovnako umožňuje komunikáciu
so záznamníkom v reálnom čase - Možnosť analyzovať namerané dáta z viacerých záznamníkov
uľahčuje hľadanie problémových miest inštalácií - TRMS meranie napätí, prúdu a kmitočetu
- Harmonická analýza do 50tej harmonickej s výpočtom THD
- Výpočet činného, jalového a zdanlivého výkonu
- Výpočet energií VAh, Wh a varh s rozlíšením v 4 kvadrantoch
(induktívna alebo kapacitná záťaž, spotreba alebo dodávka energie) - Výpočet cos φ, tan φ, PF, CF
- Funkcia MIN/MAX

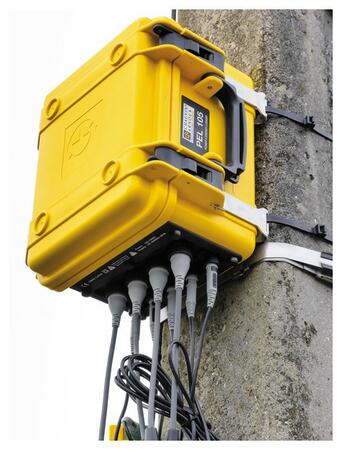

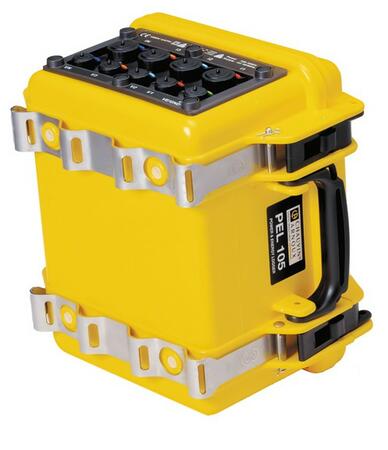

- Možnosť montáže priamo na stĺpy elektrického vedenia
- Zabudované v odolnom kufríku s krytím IP67
- Napájanie priamo z meranej inštalácie
- Elektrická bezpečnosť CAT IV/1000 V
