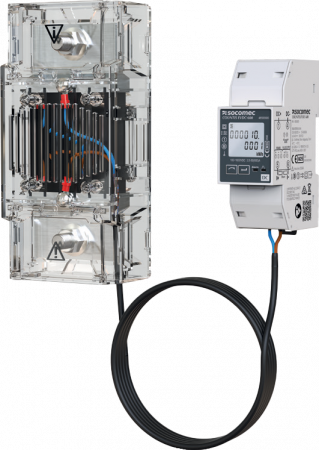

Countis EVDC – MID DC elektromer do 600 A
Modulárne elektromer MID pre DC – menovitý prúd od 300 do 600 A DC. Vhodné v oblasti elektromobility, pre nabíjacie stanice na jednosmerný prúd.
V súlade s normami:
IEC 62053-41 class 1, EN 50470-4 class B, IEC 62052-11, EN IEC 62052-11/A11, EN 61010-1, EN 61010-2-030, IEC 61326-1, IEC 61326-2-3
Dopyt na produktPorovnať
Varianty k produktu Countis EVDC – MID DC elektromer do 600 A (2)
Napěťový vstup: 100 - 1000V DC.
Komunikace: Modbus RTU/RS485.
MID certifikace.
Napěťový vstup: 100 - 1000V DC.
Komunikace: Modbus RTU/RS485.
MID certifikace.
Popis produktu
Funkcie
COUNTIS EVDC sú modulárne elektromery určené na meranie energie v systémoch s jednosmerným prúdom. Sú vybavené podsvieteným LCD displejom na priame odčítanie nameraných hodnôt. Meranie prúdu sa vykonáva pomocou externého odbočovača pripojeného káblom. Tieto elektromery sa používajú predovšetkým v nabíjacích staniciach pre elektromobily. Vďaka certifikácii MID sú vhodné na subfakturáciu a je možné ich integrovať do inštalácií, ktoré vyžadujú regulované a spoľahlivé meranie energie.
Výhody
Presnosť triedy B podľa certifikácie MID
Merací obvod zabezpečuje presnosť triedy B podľa smernice MID v sieťach jednosmerného prúdu až do 1000 VDC.
Flexibilná integrácia s externým odbočovačom
Externý odbočovač ponúka väčšiu flexibilitu, vďaka čomu sa elektromer prispôsobí konštrukcii systému, a nie naopak.
Diaľkové monitorovanie cez Modbus a impulzné výstupy
Okrem LCD displeja podporuje merač komunikáciu Modbus cez rozhranie RS485 na diaľkový zber údajov.
Kompenzácia strát v nabíjacom kábli
Elektromerač COUNTIS EVDC zohľadňuje straty v nabíjacom kábli, aby zabezpečil presnejšie meranie spotreby.
DÔLEŽITÉ
Modely COUNTIS EVDC 300 a EVDC 600 majú rovnaký tvar elektromera aj krytu externého bočníka.
Technické parametre
| Countis EVDC 300 a 600 | |
| Typ | Modulárny |
| Počet modulov | 2 |
| Čelný stupeň ochrany | IP51 |
| Stupeň krytia krytu | IP20 |
| Rozmery ŠxVxH | 36 x 100 x 63 mm |
| Typ displeja | LCD displej s podsvietením |
| Bočníky EV300 a EV600 | |
| Rozmery ŠxVxH | 83 x 175,5 x 48,5 mm |
| Countis EVDC 300 | Countis EVDC 600 | |
| Meranie prúdu | ||
| Typ | Externý bočník | |
|---|---|---|
| Spúšťací prúd (Ist) | 0,2 A | 0,2 A |
| Minimálny prúd (Imin) | 2,5 A | 2,5 A |
| Maximálny prúd (Imax) | 300 A | 600 A |
| Pokles napätia | 75 mV | |
| Spotreba prúdovej slučky | ≤ 36 VA | ≤ 72 VA |
| Meranie napätia | ||
| Kategória prepätia | CAT II podľa normy IEC 61010-1 | |
| Vstupné DC napätie | min. 100 VDC, max. 1000 VDC | |
| Odolnosť voči DC | 6,2 kV DC | |
| Impulzné výdržné napätie | 9,6 kV, tvar vlny 1,2/50 µS | |
| Presnosť merania | ||
| Presnosť elektromera | IEC 62053-41 trieda 1,0/EN 50470-4 trieda B | |
| Presnosť bočníku | 0,2% | |
| Napájanie | ||
| Pomocný napájací zdroj | Min. 9 VDC, max. 40 VDC | |
| Max. spotreba | ≤ 2 VA | |
| Impulzný výstup | ||
| Impulzný výstup | 0,1 kWh na pulz | |
| Dĺžka impulzu | 60 / 100 / 200 ms | |
| Prostredie | ||
| Prevádzková teplota | -40 až +70 °C | |
| Teplota skladovania a prepravy | -40 až +80 °C | |
| Relatívna vlhkosť | 0 až 95 % (bez kondenzácie) | |
| Mechanické prostredie | M1 | |
| Elektromagnetické prostredie | E2 | |
| Stupeň znečistenia | 2 | |
| Trieda krytia | II | |
| Komunikácia | ||
| Dátové pripojenie | RS485 | |
| Protokol | Modbus RTU | |
| Prenosová rýchlosť | 1200, 2400, 4800, 9600, 19200 bps | |
| Parita | EVEN/ODD/NONE | |
| Stop bity | 1 nebo 2 | |
