Deliče napätia

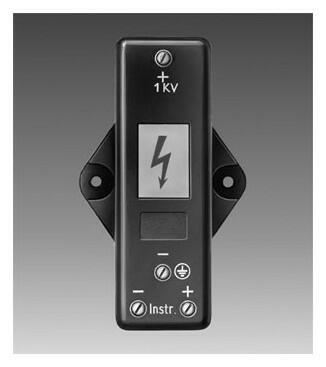

Deliče napätia 1 000...10 000 V.
Dostupnosť: Na požiadanie
Zvoľte variantu (9)
Dopyt na produktPorovnať
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA, AMS a prípojnicových systémov Wöhner.
Varianty k produktu Deliče napätia (9)
Dělič napätia
Dělič napětí 1000V/25V, 250 mikroAdělič napětí pro magnetoelektrické přístroje
25 V / 250 uA (mikroA)
šedý, RAL 9037
25 V / 250 uA (mikroA)
šedý, RAL 9037
Dělič napätia
Dělič napětí 1500V/25V, 250 mikroAdělič napětí pro magnetoelektrické přístroje
1500V // 25 V;250 uA (mikroA)
šedý, RAL 9037
1500V // 25 V;250 uA (mikroA)
šedý, RAL 9037
Dělič napätia
Dělič napětí 2000V/25V, 250 mikroADělič napätia
Dělič napětí 2500V/25V, 250 mikroADělič napätia
Dělič napětí 3000V/25V, 250 mikroADělič napätia
Dělič napětí 4000V/25V, 250 mikroADělič napätia
Dělič napětí 5000V/25V, 250 mikroADělič napätia
Dělič napětí 6000V/25V, 250mikroADělič napätia
Dělič napětí 10000V/25V, 250mikroAPopis produktu
Deliče napätia 1 000...10 000 V.
Rozšírené informácie
Použitie
Deliče napätia v zapojení s magnetoelektrickými prístrojmi sa používajú pre meranie jednosmerných napätí v uzemnených zariadeniach. Obsahujú vrstvové odpory triedy 0,5 (podľa DIN 43 780), zaliate v živici
Meracie rozsahy
| jednosmerné napätia | vnútorný odpor | pre prístroj |
|---|---|---|
| 1000 V 1500 V 2000 V 2500 V 3000 V 4000 V 5000 V 6000 V 10000 V |
1 kΩ/V 1 kΩ/V 1 kΩ/V 1 kΩ/V 2 kΩ/V 2 kΩ/V 2 kΩ/V 2 kΩ/V 4 kΩ/V |
25 V, 250 µA 25 V, 250 µA 25 V, 250 µA 25 V, 250 µA 25 V, 250 µA 25 V, 250 µA 25 V, 250 µA 25 V, 250 µA 25 V, 250 µA |
Presnosť pri menovitých podmienkach
| Trieda presnosti | 0,5 podľa DIN 43 780 |
|---|---|
| Menovité podmínky | |
| Teplota okolia | 23°C ± 1 K |
Medzné hodnoty ovplyvňujúcich veličín
| Klimatické vlastnosti | klimatická trieda 2, podľa VDE/VDI 3540 |
|---|---|
| Rozsah pracovných teplôt | -25...+40 °C |
| Rozsah skladovacích teplôt | -25...+65 °C |
| Relatívna vlhkosť vzduchu | ≤ 75 % roč. priemer, bez orosenia |
Schéma pripojenia
Rozmerový náčrtok
Rozmery v mm
Technické parametre
| Konštrukčné prevedenia | plastové púzdro s vrstvovými odpormi zaliatými v živici |
|---|---|
| Spôsob upevnenia | dvoma skrutkami M4 |
| Pripojovacie svorky | skrutky M3 |
| Rozmery | viď rozmerové náčrtky |
| Hmotnosť cca | 0,2 kg |
| Stupeň krytia | IP 65 púzdro IP 00 svorky |
