Archivné

ES0107

Tento produkt už nie je v našej ponuke!
Máme pre vás pripravené náhradné produkty.

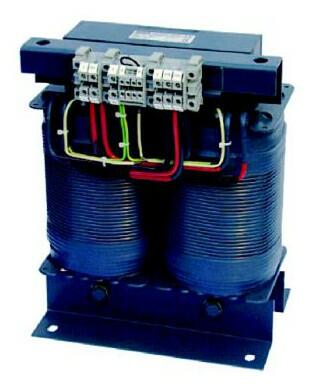

Jednofázové transformátory

Jednofázové transformátory
Dostupnosť: Predaj ukončený
Náhradné produkty
ChatDopyt na produkt
PorovnáníPorovnať
Vladimír Frič
Vladimír Frič
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER MEDICS.

Nahradené produktmi

ES710 - Jednofázové ochranné oddeľovacie transformátory
Varianty: 48
ES710Jednofázové ochranné oddeľovacie transformátory

Jednofázové ochranné oddeľovacie transformátory pre napájanie zdravotníckych priestorov s primárnym napätím 230 V. Verzia GREEN LINE s menšími stratami naprázdno a spínacím prúdom IE < 6 × În.

od 877 EUR
od 1 078,71 EUR s DPH
Porovnání
Skladom v GHVDetail produktu

  • Transformátory řady ES0107 mají zesílenou izolaci a vyhovují požadavkům normy DIN EN 60742:1995-09
  • Navíc jsou transformátory vyrobeny v souladu s požadavky normy DIN VDE 0107:1994-10, DIN VDE 0100-710:2002-11 pro napájení místnosti skupiny AG2 ( AG1 )
  • Sekundární vinutí je s vyvedeným středem vhodným pro připojení hlídačů izolace
  • Upevňovací profily jsou izolované od jádra transformátoru a zaručují provedení izolované soustavy dle požadavků norem DIN VDE 0107:1994-10, odst. 3.3.3.8, DIN VDE 0100-710:2002-11
  • Transformátory jsou konstruovány pro horizontální i vertikální polohu. Ochrana proti korozi je zaručena kompletní impregnací pryskyřicí
  • Transformátory jsou konstruovány pro použití v suchém prostřed
  • Transformátory série SK2 jsou kompletně zapozdřeny a splňují požadavky bezpečnostní třídy II

Charakteristika

  • Jednofázové transformátory pro napájení místností pro lékařské účely
  • Transformátory mají vestavěné termočlánky v souladu s DIN 44081 (120°C)
  • Statické odstínění mezi primárním a sekundárním vinutím je připojeno k izolovanému vývodu
  • Vinutí jsou galvanicky izolována
  • Stupeň krytí IP00, IP23 s krytem
  • Bezpečnostní třída II (volitelně: kompletně zapouzdřená varianta)
  • Vyztužená izolace
  • Třída izolace T40/E
  • Připojení: svorkovnicí se šroubovými spoji
  • Upevnění pomocí izolovaného profilu
  • Transformátory jsou určeny pro trvalý provoz

Údaje pro objednávku

Standardní vertikální provedení

Jmenovitý
výkon [VA]
ABCDEFGHmotnost
Cu [kg]
Hmotnost
[kg]
Objednací
číslo
2000 200 225 270 140 187 155 11 14 28 B924182
3150 240 238 325 200 203 165 11 18 50 B924176
4000 280 220 370 240 193 150 11 20 57 B924170
5000 280 230 370 240 203 160 11 21 61 B924172
6300 280 245 370 240 218 175 11 22 65 B924163
8000 280 260 370 240 233 190 11 23 74 B924173
10000 320 280 420 270 233 193 13 39 85 B924667

Typová série K - svorkovnice umístěna shora

Jmenovitý
výkon [VA]
ABCDEFGHmotnost
Cu [kg]
Hmotnost
[kg]
Objednací
číslo
2000 200 310 140 187 155 11 14 28 B 924680
3150 240 360 200 203 165 11 18 50 B 924681
4000 280 420 240 193 150 11 20 57 B 924682
5000 280 420 240 203 160 11 21 61 B 924683
6300 280 420 240 218 175 11 22 65 B 924684
8000 280 420 240 233 190 11 23 74 B 924685
10000 320 480 270 222 193 13 39 85 B 924686

Typová série SK2 - zapouzdřené provedení

Jmenovitý
výkon [VA]
ABCDEFGHmotnost
Cu [kg]
Hmotnost
[kg]
Objednací
číslo
2000 350 200 400 320 220 150 11 14 38 B 924670
3150 380 200 450 350 270 150 11 18 70 B 924190
4000 380 190 500 350 310 150 11 20 73 B 924191
5000 380 200 500 350 310 160 11 21 78 B 924192
6300 380 215 500 350 310 175 11 22 86 B 924193
8000 380 230 500 350 310 190 11 23 92 B 924194
10000 410 240 560 380 350 200 13 39 105 B 924677

Typová série LG - horizontální provedení

Jmenovitý
výkon [VA]
ABCDFGHmotnost
Cu [kg]
Hmotnost
[kg]
Objednací
číslo
2000 194 210 265 174 200 7 14 28 B 924675
3150 230 235 320 204 240 9 18 50 B 924654
4000 260 210 365 234 280 9 20 57 B 924655
5000 260 220 365 234 280 9 21 61 B 924653
6300 260 235 365 234 280 9 22 65 B 924656
8000 260 250 365 234 280 9 23 74 B 924657
10000 294 240 410 264 320 12 39 85 B 924676
