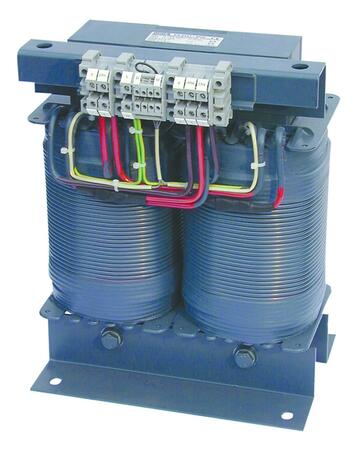

ES710 - Jednofázové ochranné oddeľovacie transformátory
jednofázové ochranné oddeľovacie transformátory na napájanie v zdravotníckych priestoroch vhodné na vytvorenie zdravotnícke izolované sústavy ZIS
Jednofázové ochranné oddeľovacie transformátory pre napájanie zdravotníckych priestorov s primárnym napätím 230 V. Verzia GREEN LINE s menšími stratami naprázdno a spínacím prúdom IE < 5 × În.
Cena od 930 EUR
od 1 143,90 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (48)
Dopyt na produktPorovnať
Vladimír Frič
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER MEDICS.
Varianty k produktu ES710 - Jednofázové ochranné oddeľovacie transformátory (48)
Filtrace
Na sklade
Menovitý výkon
GreenLine

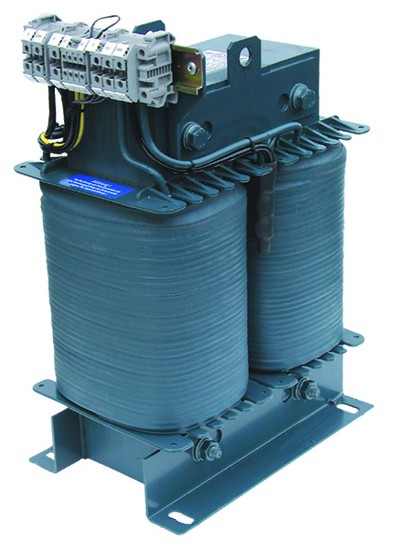

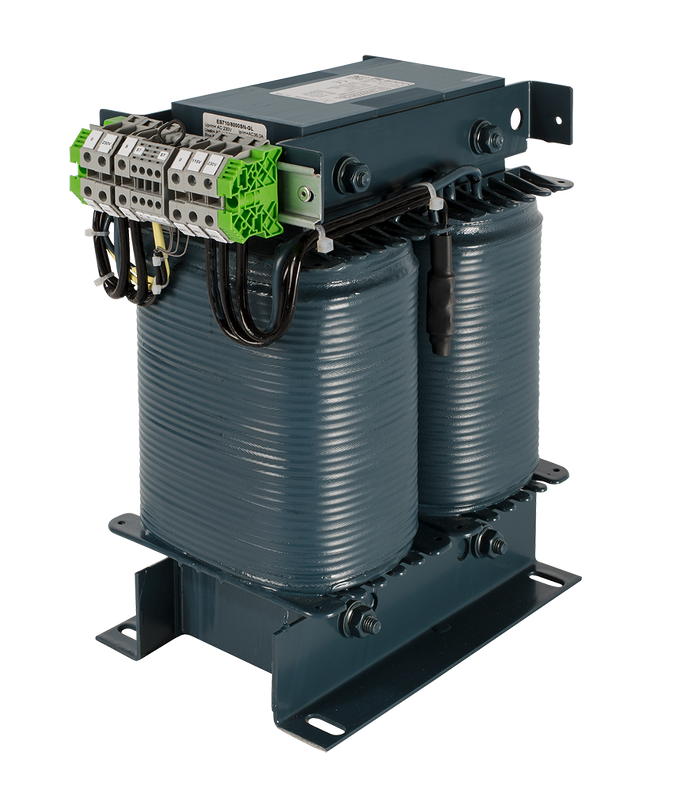

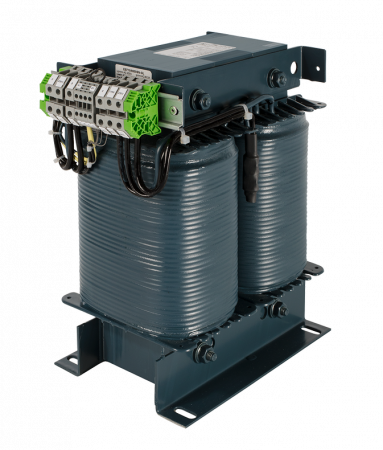

Oddeľovací transformátor jednofázový 230/230 - BENDER
ES710/3150-GLU1n 230 V, U2n 230 V, P2n 3150 VA
standardně umístěná svorkovnice
ztráty v železe dPFe < 18 W
zapínací proud IE [A] < 5 x În
GREEN LINE
standardně umístěná svorkovnice
ztráty v železe dPFe < 18 W
zapínací proud IE [A] < 5 x În
GREEN LINE
OBJ: B92090001
Záruka: 60 m.
Skladom v GHV
skladom 5 ks
1 141 EUR/ks
1 403,43 EUR s DPH
+-
Oddeľovací transformátor jednofázový 230/230 - BENDER
ES710/4000-GLU1n 230 V, U2n 230 V, P2n 4000 VA
standardně umístěná svorkovnice
ztráty v železe dPFe < 20 W
zapínací proud IE [A] < 5 x În
GREEN LINE
standardně umístěná svorkovnice
ztráty v železe dPFe < 20 W
zapínací proud IE [A] < 5 x În
GREEN LINE
OBJ: B92090002
Záruka: 60 m.
Skladom v GHV
skladom 4 ks
1 416 EUR/ks
1 741,68 EUR s DPH
+-
Oddeľovací transformátor jednofázový 230/230 - BENDER
ES710/5000-GLU1n 230 V, U2n 230 V, P2n 5000 VA
standardně umístěná svorkovnice
ztráty v železe dPFe < 26 W
zapínací proud IE [A] < 5 x În
GREEN LINE
standardně umístěná svorkovnice
ztráty v železe dPFe < 26 W
zapínací proud IE [A] < 5 x În
GREEN LINE
OBJ: B92090003
Záruka: 60 m.
Skladom v GHV
skladom 5 ks
1 501 EUR/ks
1 846,23 EUR s DPH
+-
Oddeľovací transformátor jednofázový 230/230 - BENDER
ES710/6300-GLU1n 230 V, U2n 230 V, P2n 6300 VA
standardně umístěná svorkovnice
ztráty v železe dPFe < 33 W
zapínací proud IE [A] < 5 x În
GREEN LINE
standardně umístěná svorkovnice
ztráty v železe dPFe < 33 W
zapínací proud IE [A] < 5 x În
GREEN LINE
OBJ: B92090004
Záruka: 60 m.
Skladom v GHV
skladom 4 ks
1 609 EUR/ks
1 979,07 EUR s DPH
+-
Oddeľovací transformátor jednofázový 230/230 - BENDER
ES710/8000-GLU1n 230 V, U2n 230 V, P2n 8000 VA
standardně umístěná svorkovnice
ztráty v železe dPFe < 38 W
zapínací proud IE [A] < 5 x În
GREEN LINE
standardně umístěná svorkovnice
ztráty v železe dPFe < 38 W
zapínací proud IE [A] < 5 x În
GREEN LINE
OBJ: B92090005
Záruka: 60 m.
Skladom v GHV
skladom 1 ks
1 748 EUR/ks
2 150,04 EUR s DPH
+-
Oddeľovací transformátor jednofázový 230/230 - BENDER
ES710/10000-GLU1n 230 V, U2n 230 V, P2n 10000 VA
standardně umístěná svorkovnice
ztráty v železe dPFe < 42 W
zapínací proud IE [A] < 5 x În
GREEN LINE
standardně umístěná svorkovnice
ztráty v železe dPFe < 42 W
zapínací proud IE [A] < 5 x În
GREEN LINE
OBJ: B92090006
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
2 014 EUR/ks
2 477,22 EUR s DPH
+-
Oddeľovací transformátor jednofázový 230/230 - BENDER
ES710/3150U1n 230 V
U2n 230 V
P2n 3150 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 3150 VA
IE < 12 × În
standardní svorkovnice
OBJ: B924211
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
930 EUR/ks
1 143,90 EUR s DPH
+-
Oddeľovací transformátor jednofázový 230/230 - BENDER
ES710/4000U1n 230 V
U2n 230 V
P2n 4000 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 4000 VA
IE < 12 × În
standardní svorkovnice
OBJ: B924212
Záruka: 60 m.
Skladom v GHV
skladom 1 ks
1 201 EUR/ks
1 477,23 EUR s DPH
+-
Oddeľovací transformátor jednofázový 230/230 - BENDER
ES710/5000U1n 230 V
U2n 230 V
P2n 5000 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 5000 VA
IE < 12 × În
standardní svorkovnice
OBJ: B924213
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 258 EUR/ks
1 547,34 EUR s DPH
+-
Oddeľovací transformátor jednofázový 230/230 - BENDER
ES710/6300U1n 230 V
U2n 230 V
P2n 6300 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 6300 VA
IE < 12 × În
standardní svorkovnice
OBJ: B924214
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 292 EUR/ks
1 589,16 EUR s DPH
+-
Oddeľovací transformátor jednofázový 230/230 - BENDER
ES710/8000U1n 230 V
U2n 230 V
P2n 8000 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 8000 VA
IE < 12 × În
standardní svorkovnice
OBJ: B924215
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 384 EUR/ks
1 702,32 EUR s DPH
+-
Oddeľovací transformátor jednofázový 230/230 - BENDER
ES710/10000U1n 230 V
U2n 230 V
P2n 10000 VA
IE < 12 × În
standardní svorkovnice
U2n 230 V
P2n 10000 VA
IE < 12 × În
standardní svorkovnice
OBJ: B924216
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 796 EUR/ks
2 209,08 EUR s DPH
+-
Oddeľovací transformátor jednofázový 230/230 - BENDER
ES710/3150SN-GLU1n 230 V, U2n 230 V, P2n 3150 VA

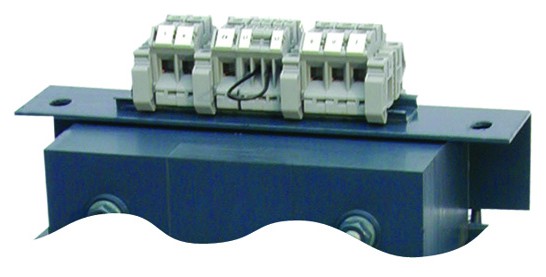

z čela pod horní hranou umístěná svorkovnice
ztráty v železe dPFe < 18 W
zapínací proud IE [A] < 5 x În
GREEN LINE
z čela pod horní hranou umístěná svorkovnice
ztráty v železe dPFe < 18 W
zapínací proud IE [A] < 5 x În
GREEN LINE
OBJ: B92090121
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 141 EUR/ks
1 403,43 EUR s DPH
+-
Oddeľovací transformátor jednofázový 230/230 - BENDER
ES710/4000SN-GLU1n 230 V, U2n 230 V, P2n 4000 VA
z čela pod horní hranou umístěná svorkovnice
ztráty v železe dPFe < 20 W
zapínací proud IE [A] < 5 x În
GREEN LINE
z čela pod horní hranou umístěná svorkovnice
ztráty v železe dPFe < 20 W
zapínací proud IE [A] < 5 x În
GREEN LINE
OBJ: B92090122
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 416 EUR/ks
1 741,68 EUR s DPH
+-
Voliteľné príslušenstvo k ES710 - Jednofázové ochranné oddeľovacie transformátory
Kryt transformátorov IP23 / RAL7032 / rozložený
ESDS0107-1Ocelový kryt s krytím IP23 pro oddělovací transformátory řady:
ES710 a ES710-GL od 3,15 do 10kVA se standardní svorkovnicí
DS0107 od 3,15 do 5kVA
Dodáván rozložený v krabici
ES710 a ES710-GL od 3,15 do 10kVA se standardní svorkovnicí
DS0107 od 3,15 do 5kVA
Dodáván rozložený v krabici
OBJ: BF924673
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
571 EUR/ks
702,33 EUR s DPH
+-
Popis produktu
- Transformátory majú vstavané termočlánky v súlade s DIN 44081 (120 °C)
- Statické tienenie medzi primárnym a sekundárnym vinutím je pripojené k izolovanému vývodu
- Vinutia sú galvanicky izolované
- Stupeň krytia IP00, IP23 s krytom
- Bezpečnostná trieda II (voliteľne: kompletne zapuzdrená varianta - SK2)
- Vystužená izolácia
- Trieda izolácie: ta 40/E
- Pripojenie: svorkovnica so šraubovými spojmi
- Upevnenie pomocou izolovaného profilu
- Transformátory sú určené do trvalej prevádzky
- Hlučnost ≤ 35 dB(A) naprázdno i při jmenovitém zatížení
- Verzie Green Line zo zvýšenou energetickou efektivitou
- Spínací prúd verzií GL < 5 × În
Rozšírené informácie
Popis a použitie
- Transformátory rady ES710 majú zosilnenú izoláciu a vyhovujú požiadavkám normy ČSN EN 61558-2-15 a STN EN 61558-2-15, DIN EN 61558-1 (VDE 570 časť 1) a DIN EN 61558-2-15 (VDE 0570 časť 2-15).
- Transformátory taktiež splňujú požiadavky normy STN 33 2000-7-710, ČSN 332140 včetně TNI332140, STN 332140, DIN VDE 0100-710 (VDE 0100 časť 710) pre napájanie zdravotníckych priestorov skupiny 2.
- Vinutia sú galvanicky oddelené a je medzi ne umiestnené statické tienenie, ktoré slúži k obmedzeniu vplyvu elektrického rušenia.
- Sekundárne vinutie s vyvedeným stredom umožňuje pripojenie strážičov izolácie i na 115 V.
- Upevňovacie profily sú izolované od jadra transformátora čo zaručuje konštrukciu izolovanej sústavy podľa požiadaviek normy DIN VDE 0100-710 (VDE 0100 časť 710), článok 710.512.1,6,2).
- Transformátory sú konštruované na montáž v horizontálnej i vertikálnej polohe. Ochrana proti korózii je zaručená kompletnou impregnáciou pomocou živice.
- Transformátory sú konštruované pre použitie v suchom prostredí.

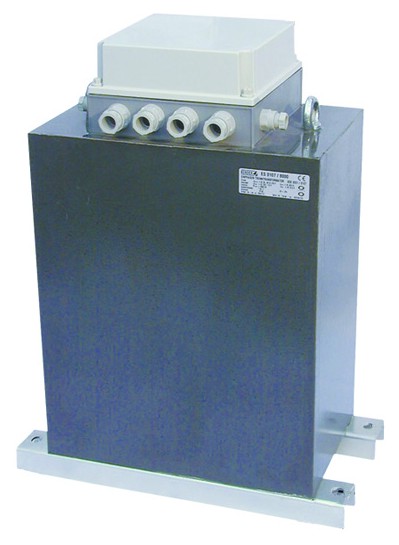

- Transformátory série SK2 sú kompletne zapuzdrené a splňujú požiadavky bezpečnostnej triedy II.
Kryt
- Pre všetky štandardné typy transformátorov je možné dodať oceľový lakovaný kryt s otvormi pre vstup kabeláže, ktorý má kryt IP23.
- Rozmery krytu (šírka × hĺbka x výška) 430 x 380 x 500 mm, hmotnosť cca. 16 kg (ESDS0107-1).
Ďalšie ustanovenia normy DIN VDE 0100-710
- Norma DIN VDE 0100-710 (VDE0100 časť 710):2002-11 článok 710.512.1.6.2 stanoví, že v zdravotníckych IT sieťach v zdravotníckych priestoroch nie je prípustné použitie ochrany proti preťaženiu u oddeľovacích transformátorov.
- Norma DIN VDE 0100-710 (VDE0100 časť 710):2002-11 článok 710.512.1.6.2 stanoví, že v zdravotníckych IT sieťach v zdravotníckych priestoroch by mali byť použité jednofázové oddeľovacie ochranné transformátory a ich menovitý výkon by mal byť väčší ako 3,15 kVA a menší ako 8,00 kVA

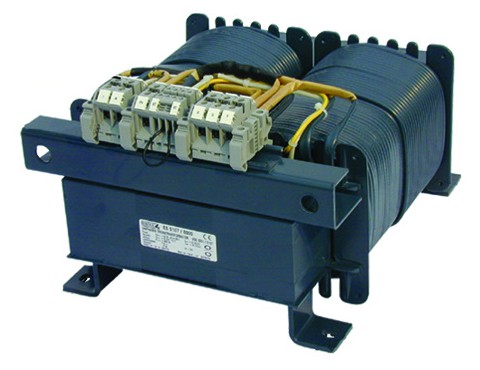

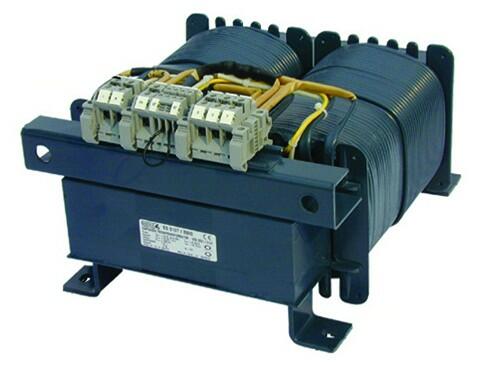

Prehľad konštrukcií
| Séria STANDARD | Séria S | |
 |
 |
|
| Séria SK2 | Séria LG | |
 |
 |
|
| Séria K | Série SN-GL | |
 |
 |
|
| Kryt IP23 | ||
 |
Technické parametre
| Typ | ES710/3150 | ES710/4000 | ES710/5000 | ES710/6300 | ES710/8000 |
| Menovitý výkon P2n | 3150 VA | 4000 VA | 5000 VA | 6300 VA | 8000 VA |
|---|---|---|---|---|---|
| Men. frekvencia f | 50...60 Hz | ||||
| Vstupné napätie U1n | AC 230 V | ||||
| Výstupné napätie U2n | AC 230/115 V | ||||
| Vstupný prúd I1n | 14,2 A | 18,0 A | 22,5 A | 28,5 A | 36,0 A |
| Výstupný prúd I2a | 13,7 A | 17,4 A | 21,7 A | 27,4 A | 34,7 A |
| Spínací prúd IE | < 12 × În A | ||||
| Spínací prúd IE | provedenie -GL GREEN LINE < 5 × În A | ||||
| Unikajúci prúd Iu | ≤ 500 µA | ||||
| Poistka Ip | 25 A gL/gG | 35 A gL/gG | 50 A gL/gG | 50 A gL/gG | 63 A gL/gG |
| Prúd naprázdno Io | < 3,0 % | < 3,0 % | < 3,0 % | < 3,0 % | < 2,8 % |
| Napätie naprázdno Uo | 236 V | 233 V | 234 V | 235 V | 233 V |
| Napätie nakrátko UK | 2,9 % | 2,8 % | 2,6 % | 2,1 % | 2,2 % |
| Indukcia | 0,86 T | 0,94 T | 1,00 T | 1,05 T | 1 T |
| Odpor primáru R1 | 0,245 Ω | 0,133 Ω | 0,099 Ω | 0,08 Ω | 0,064 Ω |
| Odpor sekundáru R2 | 0,228 Ω | 0,108 Ω | 0,095 Ω | 0,07 Ω | 0,056 Ω |
| Účinnosť η | 95 % | 96 % | 96 % | 96 % | 96 % |
| Straty v železe ΔPFE | 55 W | 56 W | 77 W | 107 W | 105 W |
| Straty v železe ΔPFE – verzia GL |
< 18 W | < 20 W | < 26 W | < 33 W | < 38 W |
| Straty v medi ΔPCU | 120 W | 105 W | 125 W | 170 W | 200 W |
| Straty v medi ΔPCU – verzia GL |
< 90 W | < 80 W | < 100 W | < 125 W | < 165 W |
| Okolitá teplota υ | < 40 °C | ||||
| Teplota naprázdno Δυ0 | < 22 °C | 22 °C | < 26 °C | < 31 °C | < 33 °C |
| Max. teplota pre triedu izolácie E | 120 °C | ||||
| Teplota pri plnom zaťažení Δυn | < 55 °C | < 53 °C | < 62 °C | < 67 °C | < 76 °C |
| Orientačné rozmery 1/ (šírka × hĺbka × výška) |
240×230 ×325 mm |
280×220 ×370 mm |
280×230 ×370 mm |
280×245 ×370 mm |
280×260 ×370 mm |
| Orientačná hmotnosť 1/ | 49 kg | 59 kg | 61 kg | 65 kg | 74 kg |
Hodnoty uvedené v tabuľke platia pre menovitú frekvenciu siete 50 Hz a teplotu okolia 40 °C, pre štandardnú činnosť transformátora musí byť zaistená voľná cirkulácia vzduchu. Pri vyššej teplote okolia bude výkon transformátoru nižší.
1) Konkrétne rozmery a hmotnosť podľa jednotlivých konštrukcií na vyžiadanie
