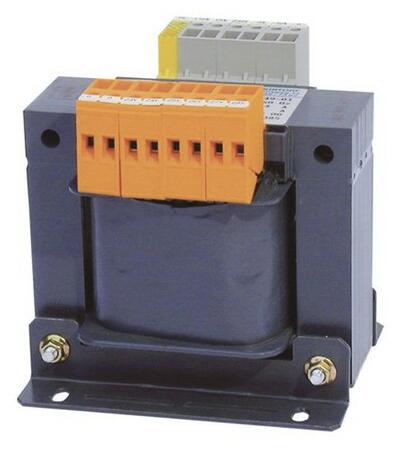

ESL0107 - Jednofázové ochranné oddeľovacie transformátory
Jednofázové ochranné oddeľovacie transformátory určené na galvanické oddelenie osvetlenia v operačných sálach
Jednofázové ochranné oddeľovacie transformátory určené na galvanické oddelenie osvetlenia v operačných sálach.
Varianty k produktu ESL0107 - Jednofázové ochranné oddeľovacie transformátory (6)
Sec. 23...28V
120VA
Sec. 23...28V
160VA
Sec. 23...28V
280VA
Sec. 23...28V
280VA
Sec. 23...28V
630VA
Sec. 23...28V
1000VA
Popis produktu
- Statické tienenie medzi primárnym a sekundárnym vinutím je pripojené k izolovanému vývodu
- Vinutia sú galvanicky izolované
- Stupeň krytia IP00, IP23 s krytom
- Vystužená izolácia
- Trieda izolácie: ta 40/E
- Pripojenie: svorkovnica so šraubovými spojmi
Rozšírené informácie
Popis a použitie
- Transformátory rady ES0107 majú zosilnenú izoláciu a vyhovujú požiadavkám normy DIN EN 61558-1 (VDE 570 časť 1) a DIN EN 60742:1995-09.
- U transformátorov je možno veľmi presne nastaviť napätie ako na primárnej tak na sekundárnej strane. Transformátory tak splňujú požiadavky normy DIN VDE 0100-710 (VDE570 0100 časť 710):2002-11pre napájanie osvetlení v operačných sálach a v ostatných zdravotníckych priestoroch skupiny 2.
- Vinutia sú galvanicky oddelené.
- K obmedzeniu vplyvu elektrického rušenia je medzi vinutie umiestnené statické tienenie, ktoré je vyvedené na izolovaný výstup. Toto zapojenie zároveň slúži k vyrovnaniu susedných potenciálov.
- Kryt vinutia a upevňovací profil sú izolované od jadra transformátoru, čím sú zaistené požiadavky na izolovanú sústavu podľa normy DIN VDE 0100-710 (VDE 0100 časť 710):2002-11, časť 710.512.1,6,2).
- Sekundárne vinutie s pripojeným stredom je vhodné pre pripojenie monitorov izolácie.
- Ochrana proti korózii je zaručená kompletnou živicovou impregnáciou.
- Transformátory sú konštruované pre použitie v suchom prostredí.
Kryt

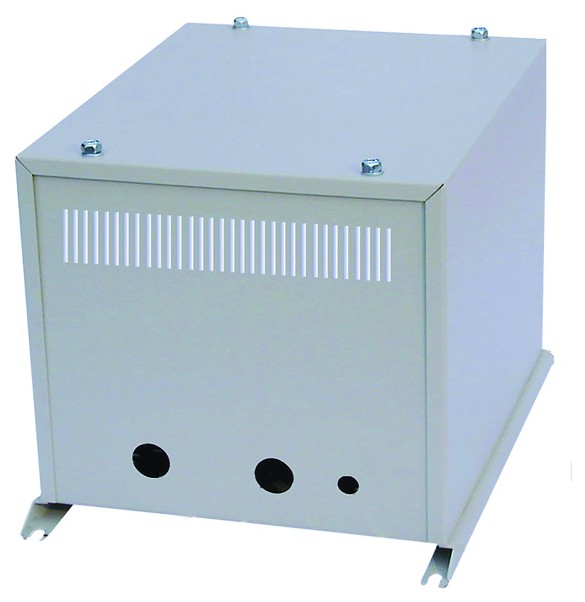

- Pre všetky štandardné typy transformátorov je možné dodať oceľový lakovaný kryt s otvormi pre vstup kabeláže, ktorý má kryt IP23.
- Rozmery krytu (šírka × hĺbka x výška) 240 x 280 x 220 mm, hmotnosť cca. 3,5 kg (ESL0107-0).
Prehľad konštrukcií
Kryt IP23 | |
Technické parametre
Typ | ESL0107 /120 |
ESL0107 /160 |
ESL0107 /280 |
ESL0107 /400 |
ESL0107 /630 |
ESL0107 /1000 |
|
Menovitý výkon P2n | 120 VA | 160 VA | 280 VA | 400 VA | 630 VA | 1000 VA | |
---|---|---|---|---|---|---|---|
Men. frekvencia f | 50...60 Hz | ||||||
Vstupné napätie U1n | 230 V | ||||||
Výstupné napätie U2n | 23...28 V | ||||||
Vstupný prúd I1n | 0,6 A | 0,8 A | 1,4 A | 1,9 A | 3,0 A | 4,6 A | |
Výstupný prúd I2a | 4,3 A | 5,7 A | 10,0 A | 14,3 A | 22,5 A | 35,7 A | |
Nábehový prúd IE | < 15× In A | ||||||
Poistka Ip | 6 A gL/gG | 6 A gL/gG | 6 A gL/gG | 10 A gL/gG | 10 A gL/gG | 16 A gL/gG | |
Prúd naprázdno Io | ≤ 95 mA | ≤ 120 mA | ≤ 140 mA | ≤ 237 mA | ≤ 270 mA | ≤ 320 mA | |
Napätie naprázdno Uo | ≤ 31,7 V | ≤ 30,7 V | ≤ 30,6 V | ≤ 29,7 V | ≤ 30,0 V | ≤ 30,0 V | |
Napätie nakrátko UK | ≤ 11 % | ≤ 8,8 % | ≤ 7,9 % | ≤ 5,3 % | ≤ 5,0 % | ≤ 4,3 % | |
Indukcia | 1,23 T | 1,17 T | 1,14 T | 1,14 T | 1,06 T | 1,00 T | |
Odpor primáru R1 | 15,3 Ω | 8,9 Ω | 4,7 Ω | 2,0 Ω | 1,2 Ω | 0,6 Ω | |
Odpor sekundáru R2 | 0,320 Ω | 0,200 Ω | 0,095 Ω | 0,050 Ω | 0,028Ω | 0,016 Ω | |
Účinnosť η | 85 % | 88 % | 89 % | 91 % | 92 % | 94 % | |
Straty v železe ΔPFE | 5,5 W | 6,3 W | 9,0 W | 15 W | 18 W | 26 W | |
Straty v medi ΔPCU | 15,8 W | 16 W | 25 W | 23 W | 33 W | 44 W | |
Okolitá teplota υ | 40 °C | ||||||
Teplota naprázdno Δυ0 | ≤ 17 °C | ≤ 20 °C | ≤ 18 °C | ≤ 26 °C | ≤ 23 °C | ≤ 26 °C | |
Teplota pri plnom zaťažení Δυn | ≤ 66 °C | ≤ 64 °C | ≤71 °C | ≤ 62 °C | ≤ 64 °C | ≤ 65 °C | |
Orientačné rozmery 1/ (šírka×hĺbka×výška) |
96×96 ×105 mm |
96×106 ×105 mm |
120×102 ×125 mm |
120×134 ×125 mm |
150×130 ×150 mm |
174×145 ×175 mm |
|
Orientačná hmotnosť 1/ | 2,3 kg | 2,8 kg | 4,0 kg | 6,7 kg | 9,7 kg | 16,1 kg |
Hodnoty uvedené v tabuľke platia pre menovitú frekvenciu siete 50 Hz a teplotu okolia 40 °C, pre štandardnú činnosť transformátora musí byť zaistená voľná cirkulácia vzduchu. Pri vyššej teplote okolia bude výkon transformátoru nižší. 1) Konkrétne rozmery a hmotnosť podľa jednotlivých konštrukcií na vyžiadanie
