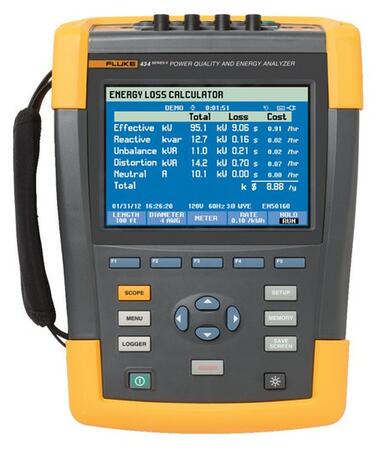

Fluke 434-II - Trojfázový analyzátor elektrických sietí
Rýchlo, bezpečne a podrobne identifikuje problémy kvality elektrickej energie
Ucelený prístroj na vyhľadávanie porúch. Meria prakticky každý parameter energetického systému. Zachytáva udalosti ako poklesy a zákmity, prechodné prepätia, prerušenia a rýchle napäťové výkyvy.
Dostupnosť: Predaj ukončený
Náhradné produkty
Dopyt na produktPorovnať
Ing. Jan Kančo
Vedúci predajnej skupiny meracie a testovacie prístroje FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatné.
Nahradené produktmi
Varianty: 4
Fluke 1775Analyzátor kvality elektrické energieZáznamník kvality elektrické energie (TRMS) pro jedno a třífázové sítě do 1 000 V ve třídě A dle IEC 61000-4-30 edice 3. Automatická měření, intuitivní dotykové ovládání, napájení z měřené instalace, Rozhraní USB, LTE, WiFi, Ethernet. GPS synchronizace, AUX vstup
Varianty: 2
Fluke 1773Analyzátor kvality elektrické energieZáznamník kvality elektrické energie (TRMS) pro jedno a třífázové sítě do 1 000 V ve třídě A dle IEC 61000-4-30 edice 3. Automatická měření, intuitivní dotykové ovládání, napájení z měřené instalace, Rozhraní USB, LTE, WiFi, Ethernet. GPS synchronizace, AUX vstup
Varianty: 4
Fluke 1777Analyzátor kvality elektrické energieZáznamník kvality elektrické energie (TRMS) pro jedno a třífázové sítě do 1 000 V ve třídě A dle IEC 61000-4-30 edice 3. Automatická měření, intuitivní dotykové ovládání, napájení z měřené instalace, Rozhraní USB, LTE, WiFi, Ethernet. GPS synchronizace, AUX vstup
Voliteľné príslušenstvo k Fluke 434-II - Trojfázový analyzátor elektrických sietí
Svorka magnetická
XMA-7 černáCAT III, 1000 V, 2 A, průměr magnetu 7 mm, délka 10 mm, připojení vodičů 4 mm, černá
Zjistit více
Zjistit více
OBJ: 66.9516-21
Záruka: 12 m.
Skladom v GHV
skladom 6 ks
17,08 EUR/ks
21,01 EUR s DPH
+-

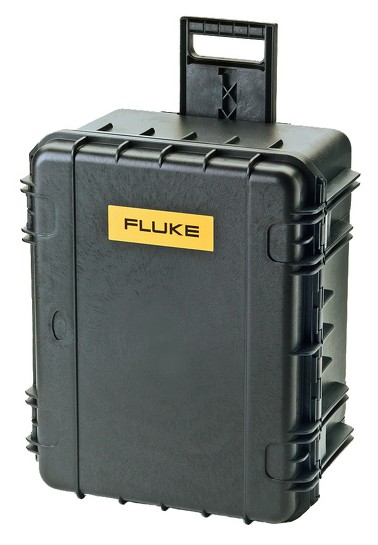

OBJ: FL.4589220
EAN: 0095969779043
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
142 EUR/ks
174,66 EUR s DPH
+-
Príslušenstvo pre Fluke 43x

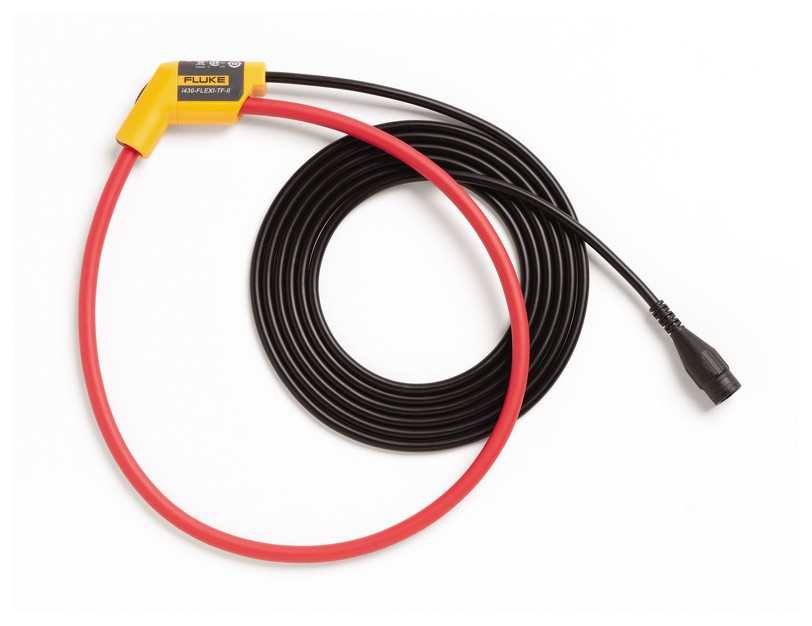

i430-FLEXI-TF-II6000A AC, BNC, délka 61 cm, 600 V CAT IV
OBJ: FL.4531725
EAN: 0095969757898
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
630 EUR/ks
774,90 EUR s DPH
+-
Príslušenstvo pre Fluke 43x

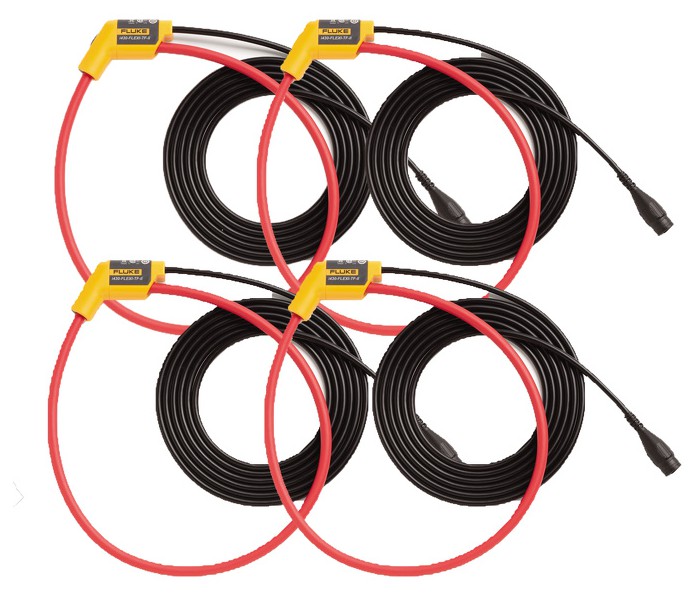

i430-FLEXI-TF-II-4PKSet 4 ks, 6000A AC, BNC, délka 61 cm, 600 V CAT IV
OBJ: FL.4531733
EAN: 0095969757904
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
1 915 EUR/ks
2 355,45 EUR s DPH
+-
Prevodník kliešťový
i5sKliešťový prevodník i5s 1 ks
AC rozsah 10 mA ... 6 A
Priemer otvoru ø15 mm, pripojenie BNC samec, 600V CAT III
Zjistit více
AC rozsah 10 mA ... 6 A
Priemer otvoru ø15 mm, pripojenie BNC samec, 600V CAT III
Zjistit více
OBJ: FL.2508467
EAN: 0095969308656
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
850 EUR/ks
1 045,50 EUR s DPH
+-
Prevodník kliešťový
i5sPQ3Kliešťový prevodník i5s 3 ks
AC rozsah 10 mA ... 6 A
Priemer otvoru ø15 mm, pripojenie BNC samec, 600V CAT III
Zjistit více
AC rozsah 10 mA ... 6 A
Priemer otvoru ø15 mm, pripojenie BNC samec, 600V CAT III
Zjistit více
OBJ: FL.2457508
EAN: 0095969293815
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
2 038 EUR/ks
2 506,74 EUR s DPH
+-
Prevodník kliešťový
i400sKliešťový prevodník i400s 1 ks
AC rozsah 1 A ... 400 A
Priemer otvoru ø32 mm, pripojenie BNC samec, 600V CAT IV
Zjistit více
AC rozsah 1 A ... 400 A
Priemer otvoru ø32 mm, pripojenie BNC samec, 600V CAT IV
Zjistit více
OBJ: FL.2277202
EAN: 0095969268585
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
457 EUR/ks
562,11 EUR s DPH
+-
Prevodník kliešťový
i1000s1000A AC, BNC, otvor 54 mm, 600V CAT III
OBJ: FL.1568487
EAN: 0095969090476
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
1 019 EUR/ks
1 253,37 EUR s DPH
+-
Prevodník kliešťový
i3000s3000A AC, BNC, otvor 64 mm, 600V CAT III
OBJ: FL.657202
EAN: 0095969062022
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
1 223 EUR/ks
1 504,29 EUR s DPH
+-
Popis produktu
- Ucelený trojfázový prístroj na vyhľadávanie porúch: meria prakticky každý parameter energetického systému: napätie, prúd, frekvencia, výkon, spotreba energie, nevyváženie a flicker (mihotanie svetla), harmonické a vyššie harmonické. Zachytáva udalosti ako poklesy a zákmity, prechodné prepätia, prerušenia a rýchle napäťové výkyvy.
- Funkcia Logger: zaznamenajte potrebné detaily. Podrobné dlhodobé zaznamenávanie konfigurovateĺné užívateľom Vám umožní odčítanie MIN, MAX a AVG hodnôt až 100 parametrov na všetkých 4 fázach s voliteľným časom priemerovania už od 0,5 sekundy. K dispozícii je pamäť postačujúca na záznam 400 parametrov s 1 minútovým rozlíšením po dobu až jedného mesiaca.
- 4 kanály: súčasne meria napätie a prúd na všetkých troch fázach a nulovom vodiči
- Funkcia AutoScaling: jednoduchšia analýza vývoja s automatickou zmenou pomerov zvislej osy. Krivky priebehov sa budú zobrazovať na celom displeji.
- Automatické zobrazenie prechodných javov: automaticky zachytí až 40 poklesov, prekmitov, prerušení alebo prechodných náhodných javov
- Splňuje prísne kategórie 600 V / CAT IV, 1000 V / CAT III, bezpečnostný štandard, ktorý je požadovaný pri meraní na začiatku elektrickej inštalácie
- Robustný, ručný prístroj pracuje viac ako 7 hodín na priložený NiMH akumulátor. Pomocou MENU ovládané rozhranie zjednodušuje prevádzku.
- Poskytuje možnosť rozsiahlej analýzy údajov. Kurzory a ZOOM sa môžu používať "naživo" v priebehu vykonávania merania, alebo "offline" na uložené namerané údaje. Uložené údaje môžu byť taktiež prenesené do PC pomocou SW FlukeView.
- Kompletné balenie obsahuje všetko, čo je potrebné k okamžitému meraniu: 4 prúdové kliešte, 5 napäťových meracích vodičov a svoriek, sieťový adaptér/nabíjačku a ochranný kufor.
- Vyhovuje štandardom merania podľa IEC 61000-4-30
Rozšírené informácie
| Napětí/Proud/Kmitočet | Měřicí rozsah | Přesnost |
| Vrms (AC+DC) | 1...1000 V | ±0,5 % z Vjm. |
|---|---|---|
| Všp. | 1...1400 V | 5 % z Vjm. |
| Činitel amplitudy (CF) | 1,0... > 2,8 | ±5 % |
| Arms (AC+DC) | 0...20 000 A | ±1% ±5 číslic |
| Špička | 0...5500 A | 5 % |
| Činitel amplitudy (CF) | 1...10 | ±5 % |
| Hz ... 50Hz (jmenovitých) | 42,50...57,50 Hz | ±0,01 % z Vjm. |
| Poklesy a překmity | Měřicí rozsah | Přesnost |
| Vrms (AC+DC)2 | 0,0...200 % z Vjm. | ±1% z Vjm. |
| Arms (AC+DC)2 | 0...20 000 A1 | ±2 % ±10 číslic |
| Harmonické | Měřicí rozsah | Přesnost |
| Harmonická (n = vyšší n tá harmonická) | DC, 1...50; (Vyp., 1..49) měřeno poměrově k základní nebo k celkové rms | |
| Vrms | 0,0...1000 V | ±5 % ±2 číslice |
| Arms | 0,0...4000 mV x převodový poměr kleští | ±5 % ±5 číslic |
| Watů | záleží na převodovém poměru kleští | ±5 % ±n×2 % z hodnoty ± 10 číslic |
| DC(ss) napětí | 0...1000 V | ±5 % ±10 číslic |
| THD(celkové harmonické zkreslení) | 0,0...100,0 % | ±2,5 % |
| Hz | 0...3500 Hz | ±1 Hz |
| Fázový posun | -360°...0° | ±n×1,5° |
| Výkon a energie | Měřicí rozsah | Přesnost |
| Watt, VA, VAR | 1,0...20,00 MVA1 | ±1,5 % ±10 číslic |
| kWh, kVAh, kVARh | 00,00...200,0 GVAh1 | ±1,5 % ±10 číslic |
| Účiník / Cos φ / DPF | 0...1 | ±0,03 |
| Flicker (mihotání světel) | Měřicí rozsah | Přesnost |
| Pst (1min), Pst, Plt, PF5 | 0,00...20,00 | ±5 % |
| Nevyvážení | Měřicí rozsah | Přesnost |
| Volty | 0,0...5,0 % | ±0,5 % |
| Proud | 0,0...20 % | ± 1 % |
| Zachycení náhodných výkyvů | Měřicí rozsah | Přesnost |
| Volty | ± 6000 V | ±2,5 % z Vrms |
| Minimální doba detekce | 5 µs (200 kS/s vzorkování) | |
| Nárazový režim | Měřicí rozsah | Přesnost |
| Arms (AC+DC) | 0,000...20,00 kA1 | ±1 % z hodnoty ±5 číslic |
| Doba nárazového režimu (volitelná) | 7,5 s...30 min | ±20 ms (F jm. = 50 Hz) |
| Vstupy | |
| Počet vstupů | 4 napěťové a proudové (3 fáze + nulový vodič) |
|---|---|
| Maximální vstupní napětí | 1000 Vrms (6 kV špička) |
| Maximální vzorkovací rychlost | 200 kS/s na každý kanál současně |
| AutoTrend záznam | |
| vzorkování | až 100 odečtů/s nepřetržitého vzorkování na kanál |
| Paměť | až 3600 míst pro každý odečet min, max a avg. |
| Čas záznamu | až 450 dní |
| Zoom | až 12× horizontálního zoomu |
| Obecné | |
| Paměť | 8 MB |
| Standardy | IEC61000-4-30 třídy A; EN50160; IEC 61000-4-15; IEC 61000-4-7 |
| Provozní výdrž baterií | > 7 hodin s akumulátory NiMH |
| Dobíjecí doba akumulátorů | běžně 4 hodiny |
| Bezpečnost | EN61010-1 (2. vydání) stupeň znečištění 2; 1000 V CAT III / 600 V CAT IV |
| Korpus přístroje | robustní, nárazuvzdorný s integrovaným ochranným pouzdrem, krytí IP51 (odolný vůči prachu a kapající vodě) |
| Náraz / Vibrace | 30 g / 3 g podle MIL-PRF-28800F třídy 2 |
| Provozní teplota | 0...+50 °C |
| Rozměry (VxŠxD) | 256×169×64 mm |
| Hmotnost | 1,1 kg |
| Záruka | 3 roky |
