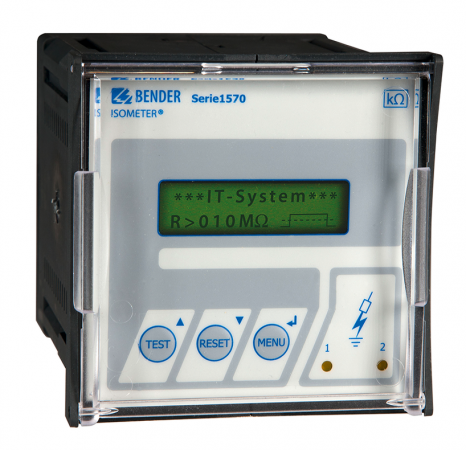

IR1570 - Sledovač izolačného stavu
Strážič izolačného stavu pre striedavé izolované IT siete
Monitor izolačného stavu pre striedavé izolované jednofázové a trojfázové IT siete do 480 V, ktoré neobsahujú ani meniče ani jednosmerné obvody.
Dopyt na produktPorovnať
Popis produktu
- Napäťový rozsah 0...480 V
- Dve samostatne nastaviteľné hodnoty reakcie 2 kΩ...1 MΩ
- Automatická adaptácia na zvodovú kapacitu monitorovanej siete
- Monitorovanie stavu pripojenia siete a zemných vodičov
- LED indikácia ALARM 1 a ALARM 2
- Interné a externé tlačítko TEST/RESET
- Dve oddelené ALARM relé, každé s jedným prepínacím kontaktom
- Nastaviteľný režim N/O alebo N/C
- Nastaviteľná pamäť poruchových stavov
- Trvalé automonitorovanie funkčnosti prístroja so signalizáciou ALARM
- Podsvietený textový LC displej
- Odpojiteľné pripojovacie svorky
- Puzdro na montáž do panelu 96×96 mm
Rozšírené informácie
Strážič izolačného stavu ISOMETER® série IR1570 je určený k monitorovaniu izolačných odporov izolovaných AC, 3(N)AC sietí 0...480 V. Dve výstupné alarm relé respektíve nastaviteľné prahové hodnoty umožňujú využitie alarmu ako výstrahy a hlavného alarmu. Ak monitorovaná sieť obsahuje DC komponenty ako napr. usmerňovače, môže dôjsť k zvýšeniu citlivosti prístroja. Prístroj je určený pre použitie na čisto AC sietiach.
Aplikácie
- AC alebo 3(N)AC hlavné obvody bez priamo pripojených usmerňovačov
- Motory, pumpy, pásové dopravníky bez riadenia rýchlosti, klimatizácia, osvetlenie, topenie, mobilné generátory, inštalácie budov
Funkcia
Ak izolačný odpor medzi vodičmi systému a zemou klesne pod hodnotu reakcie, zopne ALARM relé a rozsvieti sa LED dióda ALARM. Dve samostatne nastaviteľné hodnoty reakcie resp. ALARM relé umožňujú rozlíšiť medzi funkciou ALARM a predALARM. Meraná hodnota je zobrazovaná na LC displeji. Poruchové stavy môžu byť ukládané do pamäti poruchových stavov, ktorá môže byť vynulovaná pomocou tlačítka RESET. Pomocou tlačítka TEST je možné kontrolovať funkčnosť zariadenia a prepojenia vodičov monitorovaného systému so zemou. Porucha indikovaná behom testu je signalizovaná pomocou relé K2. Parametre prístroja je možné nastaviť pomocou ovládacích prvkov na čelnom paneli a LC displeja.
Princíp merania
ISOMETER® IR1570 pracuje na princípe superpozície jednosmerného napätia s reverzáciou.
Normy
ISOMETER® IR1570 odpovedá požiadavkám:
- ČSN EN 61557-8
- STN EN 61557-8
- DIN EN 61557-8
- EN61557-8
- IEC 61557-8
- ASTM F 1669M-96
Technické parametre
Parametry
| Aplikácie | priemisel |
|---|---|
| Rozsah pracovných teplôt | 55 °C |
| Riadiace obvody |  Nie |
| Pomocné obvody | Nie |
| Hlavné obvody |  Áno |
| Monitorovaná sieť 3(N)AC | Áno |
| Monitorovaná sieť AC | Áno |
| Monitorovaná sieť AC/DC | Áno |
| Monitorovaná sieť DC | Áno |
| Menovité napätie Un AC | 0 V … 480 V |
| Menovité napätie Un 3(N)AC | 0 V … 480 V |
| Tolerancia napätia Un | +20% |
| Rozptylová kapacita siete Ce µF | 0 F … 0,02 mF |
| Hodnota reakcie Ran kΩ | 2 kΩ … 1 MΩ |
| Prepojené siete | NIE |
| Generátor pulzov pre vyhľadávanie poruchy izolácie | Nie |
| Montáž na DIN lištu | Nie |
| Montáž pomocou skrutiek | Áno |
| Montáž do panelu/na stenu | ÁNO |
| Webový server | Nie |
| Modbus TCP | Nie |
| Modbus RTU | Nie |
| BCOM | Nie |
| BS | Áno |
| BMS | Nie |
| isoData | Nie |
| CAN | Nie |
| Izolácia podľa IEC 60664-1 / IEC 60664-3 | |
| Menovité izolačné napätie | AC 500 V |
|---|---|
| Menovité pulzné skúšobné napätie | 4 kV |
| Parametre napájania | |
| Menovité napájacie napätie Us | viď údaje pre objednávku |
|---|---|
| Menovitý kmitočet napájacieho napätia fs | viď údaje pre objednávku |
| Vlastná spotreba max. | ≤ 5 VA |
| Parametre monitorovanej IT siete | |
| Menovité napětí sítě Un | AC, 3(N)AC 0...480 V |
|---|---|
| Menovitý kmitočet fn | 30...420 Hz |
| Hodnoty reakcie | |
| Menovitá hodnota reakcie Ran1 (ALARM 1) | 2 kΩ...1 MΩ |
|---|---|
| Menovitá hodnota reakcie Ran2 (ALARM 2) | 2 kΩ...1 MΩ |
| Presnost (2 kΩ...10 kΩ) / (10 kΩ...1 MΩ) | +2 kΩ / 0...+20 % |
| Hysterézia (2 kΩ...10 kΩ) / (10 kΩ...1 MΩ) | +2 kΩ / 25 % |
| Špecifické časy | |
| Doba odozvy tan pri RF=0,5×Ran a Ce=1 µF (Ran < 100 kΩ) |
≤ 1 s |
|---|---|
| Merací obvod | |
| Merací princíp | DC |
|---|---|
| Meracie napätie Um | ≤ DC 20 V |
| Merací prúd Im (pri RF=0 Ω) | ≤ 170 µA |
| Interný DC odpor Ri | ≥ 119 kΩ |
| Interná impedancia Zi pri 50 Hz | ≥ 114 kΩ |
| Prípustné externé jednosmerné napätie Ufg | ≤ DC 680 V |
| Zvodová kapacita siete Ce | ≤ 20 µF |
| Zobrazenie, pamäť | |
| Zobrazenie | podsvetlený LC displej, 2×16 znakov, 4 mm |
|---|---|
| Rozsah zobrazenia | 1 kΩ...5 MΩ |
| Heslo | Off / 0...999 (od výrobcu nastavené Off) |
| Pamäť poruchy / ALARM relé | On / Off (od výrobcu nastavené Off) |
| Vstupy/výstupy | |
| Tlačítko TEST/RESET | interné/externé |
|---|---|
| Spínacie obvody | |
| Spínacie prvky | 2 × relé s 1 prepínacím kontaktom |
|---|---|
| Pracovný režim | N/C alebo N/O (od výrobcu nastavené N/O) |
| Minimálna záťaž kontaktu | 2 mA pri 24 V DC (50 mW) |
| Všeobecné dáta | |
| Typ pripojenia vodičov | skrutkové svorky |
|---|---|
| Pracovná teplota okolia / verzia "W" | -10...+55 °C / -25...+70 °C |
| Skladovacia teplota / verzia "W" | -40...+70 °C / -40...+85 °C |
| Pracovný režim | trvalá prevádzka |
| Montáž | v akejkoľvek pozícii |
| Stupeň krytia, vnútorné súčasti (DIN EN 60529) |
IP 30 |
| Stupeň krytia, svorky (DIN EN 60529) |
IP 20 |
| Materiál púzdra | polykarbonát |
| Samozhášavosť | UL94V-2 |
| Rýchla montáž na DIN lištu | Nie |
| Uchytenie pomocou skrutiek | Nie |
| Hmotnosť | cca. 400 g |
| Púzdro | XM157X |
Rozmery púzdra XM157x
