Prevádzkujete IT systémy a obávate sa nízkych hodnôt izolačného odporu?

V moderných priemyselných zariadeniach je dnes bežné používanie pohonov s frekvenčnými meničmi alebo využívanie rôznych aplikácií s meničmi a/alebo usmerňovačmi. Moderné výkonové polovodičové prvky sú často zdrojom rušivých signálov, ktoré sa predtým v izolovaných systémoch nevyskytovali. Z tohto dôvodu nie sú staršie typy izolačných strážcov odolné napríklad voči nízkym alebo vysokým frekvenciám. V prípade modernizácie výrobnej linky môžu byť príčinou zhoršeného signálu izolačného stavu nové spotrebiče. V tomto prípade však nejde o chybu izolácie, ale o nesprávne použitý prístroj, ktorý môže poskytovať nesprávne údaje alebo byť zdrojom falošných poplachov v dôsledku zastaranej metódy merania.

Moderné monitory stavu izolácie používajú na určenie hodnoty izolačného odporu v monitorovanom systéme IT aktívne metódy merania. Okrem toho sa výrobcovia snažia prispôsobiť metódy merania konkrétnym aplikáciám, preto je potrebné pristupovať k výberu zariadenia s ohľadom na všetky dôležité parametre monitorovaného systému, ako je typ siete (AC/DC), menovité napätie siete, možnosť nízkych alebo vysokých frekvencií, charakter inštalovaných spotrebičov, hodnota rozptylovej kapacity v sieti atď. Zle zvolený monitor izolačného stavu môže indikovať nesprávnu hodnotu izolačného odporu alebo byť zdrojom falošných poplachov. V tejto súvislosti ponúkame bezplatnú konzultáciu s našimi špecialistami, ktorí vám radi pomôžu s výberom zariadenia pre konkrétnu aplikáciu

Základné pravidlá pre inštaláciu izolačného strážneho psa sú: zariadenie musí byť nainštalované čo najbližšie k zdroju a v každom izolovanom systéme musí byť len jeden izolačný strážny pes. Jeden izolovaný systém znamená celú IT sieť až po galvanické oddelenie. V praxi sa často stretávame so situáciou, keď sa modernizuje pobočkový rozvádzač. Pri návrhu rozvádzača projektant zistí, že ide o izolovaný systém, a tak do rozvádzača navrhne hlídač izolácie. V nadradenom rozvádzači, ktorý sa v návrhu nerieši, je však monitor izolácie už nainštalovaný. Výsledkom sú nesprávne hodnoty izolačného stavu indikované oboma prístrojmi - vzniká situácia, keď si prístroje navzájom merajú vnútorné odpory, ktoré sú zvyčajne rádovo 100 kOhm, a preto sú vo väčšine prípadov výrazne nižšie ako skutočná hodnota izolačného odporu IT systému. Ďalším problémom môžu byť falošné poplachy spôsobené vzájomným ovplyvňovaním skutočných meraní oboch zariadení. Moderné monitory izolácie používajú aktívnu metódu merania pomocou napäťových impulzov superponovaných na monitorovanú sieť. Prístroj potom môže nesprávne vyhodnotiť napäťové impulzy generované druhým sledovacím zariadením.

Ďalšie ťažkosti, ktoré môžu vzniknúť pri monitorovaní izolačného odporu, sú spojené aj s modernizáciou energetického systému. Napríklad staré voltmetre, ktoré sú zvyčajne „opreté“ o zem, sa pri modernizácii „zabudnú“ v distribučnej sústave. V takom prípade novoinštalovaný monitor izolačného stavu meria vnútorný odpor tohto voltmetra a výsledkom je hodnota izolačného odporu v modernizovanej IT sústave v rádoch desiatok až jednotiek kOhm. Je dôležité si uvedomiť, že všetky obvody, komponenty a zariadenia pripojené medzi aktívne vodiče a zem znižujú hodnotu izolačného odporu v IT sústave. Rovnaký efekt ako „zabudnutý“ voltmeter môžu mať aj niektoré moderné analyzátory kvality siete pripojené k IT sieti na meranie výkonu alebo harmonických.

Je dobré mať na pamäti, že z hľadiska izolačného odporu sú jednotlivé spotrebiče rovnocenné. Pomerne často sa v praxi pri hľadaní poruchy izolácie stretávame s predstavou, že porucha izolácie bude na „veľkom“ spotrebiči, napríklad na frekvenčne riadenom pohone s výkonom 2 MW. Takéto zariadenia však zvyčajne prechádzajú pravidelnými kontrolami. Pri meraniach sa však často ukáže, že porucha je spôsobená čerpadlom s výkonom niekoľko kW, ktoré nikdy nebolo kontrolované z dôvodu zanedbateľnej spotreby. Alebo sú problémy spôsobené „vypálenou“ svorkovnicou v rozvádzači vetvy ako na nasledujúcom obrázku.

V súvislosti s uvedenými zložitosťami merania izolačného odporu v IT systémoch môže spoločnosť GHV Trading ponúknuť viac ako 20 rokov skúseností s odstraňovaním porúch izolácie, ako aj s výberom správnych prístrojov pre konkrétnu aplikáciu.

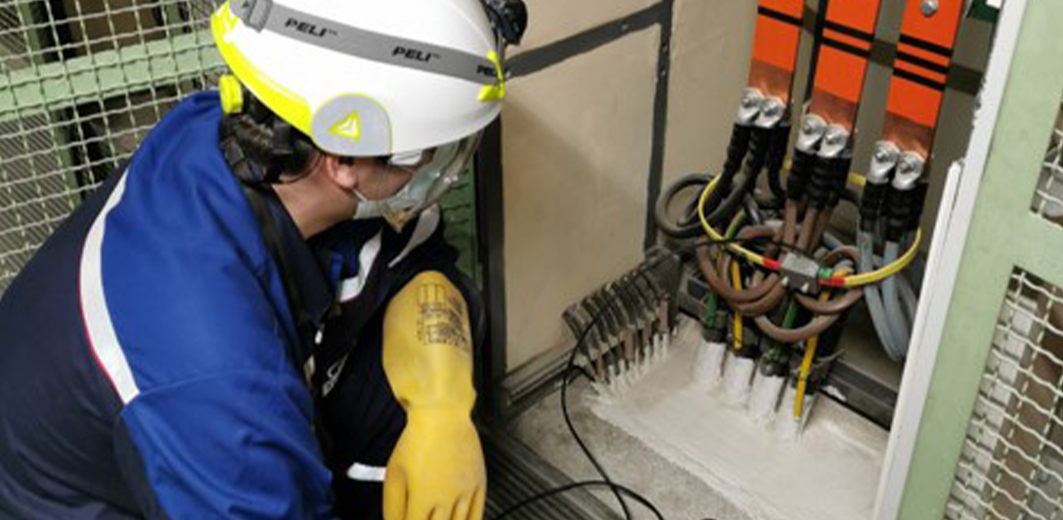

Naši servisní technici sú vybavení najmodernejšími prístrojmi na meranie porúch izolácie od spoločnosti Bender. Podľa potreby zabezpečíme výjazd technikov na miesto inštalácie a lokalizáciu poruchy izolácie. Meranie sa samozrejme vykonáva za prevádzky pod napätím bez potreby prerušenia výroby. Rovnako po obhliadke predmetnej izolovanej sústavy môžeme navrhnúť riešenia na zlepšenie diagnostiky stavu izolácie vrátane pevného systému na automatickú lokalizáciu porúch izolácie.

Inštalácia systému na automatickú lokalizáciu porúch na jednotlivých zásuvkách v rozvádzačoch je nevyhnutným uľahčením údržby izolovaných systémov a diagnostiky porúch izolácie.

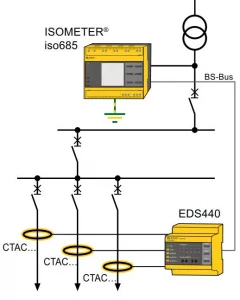

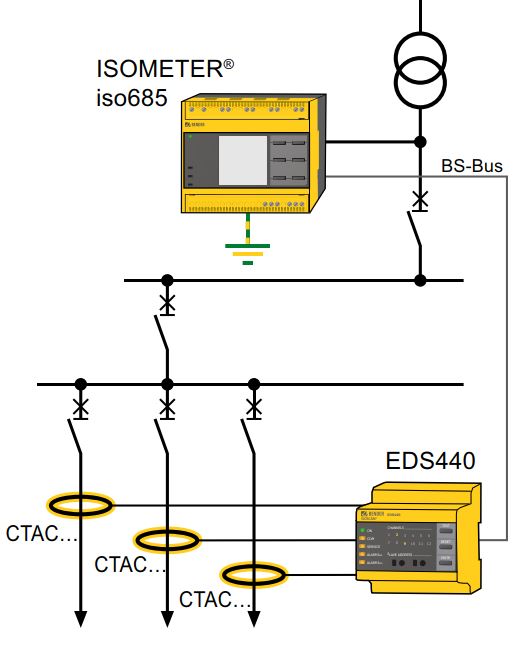

Systém EDS vyvinutý spoločnosťou Bender pozostáva z monitora izolačného stavu s integrovaným generátorom impulzov iso685-D-P, vyhodnocovacích jednotiek EDS440/441 a meracích transformátorov prúdu. Celý systém je navrhnutý ako stavebnica, ktorú možno prispôsobiť takmer každej aplikácii, a to tak z hľadiska počtu a prierezu monitorovaných vodičov, ako aj zložitosti siete. Inštalácia systému je možná v sieťach, kde je zložité prepojenie prívodov a vývodov, ako aj v izolovaných jednosmerných systémoch s diódovou väzbou na záložné napájanie vývodov.

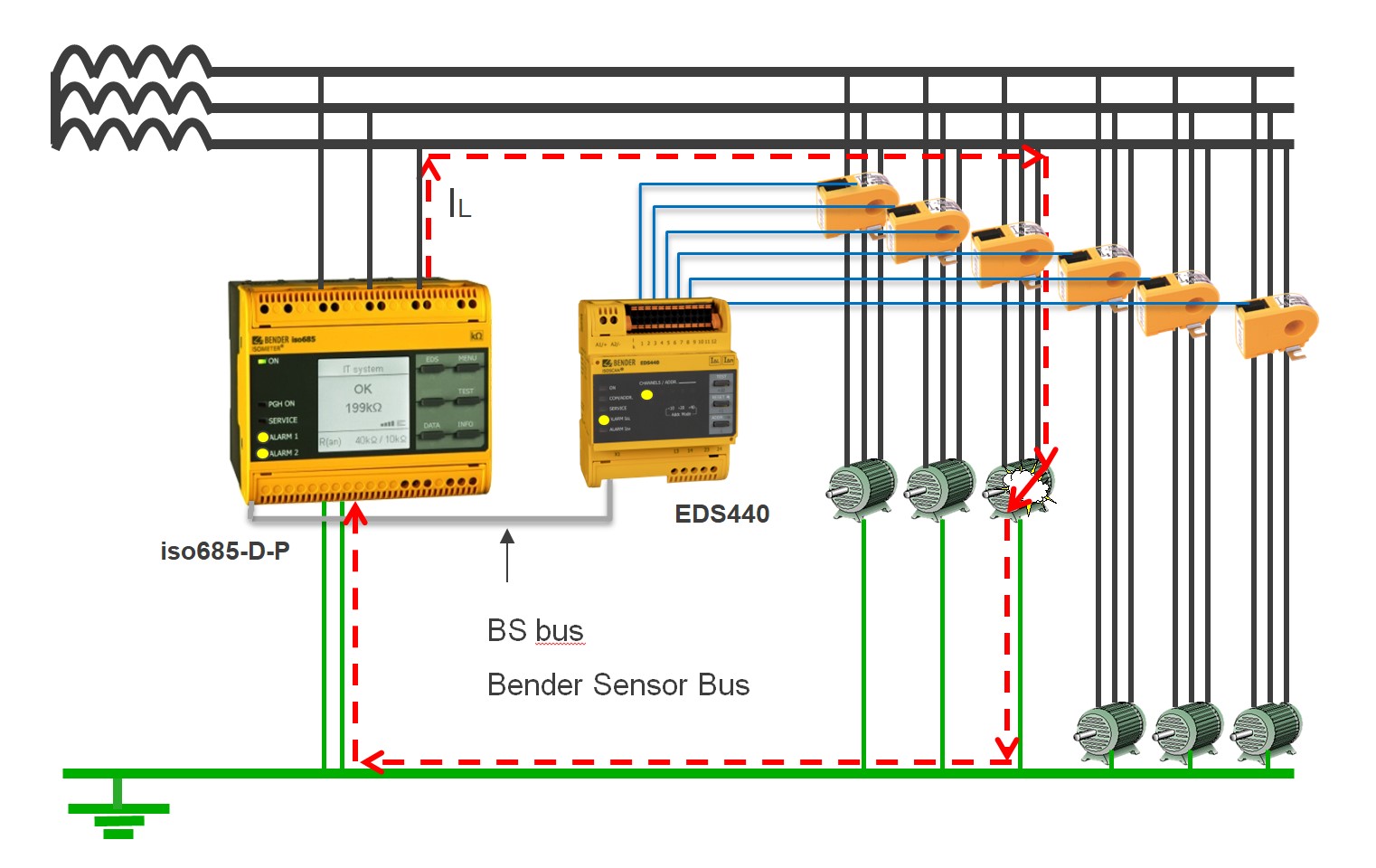

Benderov systém používa na lokalizáciu porúch prúdové impulzy. Monitor stavu izolácie iso685-D-P nepretržite monitoruje stav izolácie siete. V prípade poruchy sa automaticky generujú skúšobné prúdové impulzy, ktoré sú následne detekované meracími transformátormi prúdu a vyhodnocované lokalizačnými jednotkami EDS. Ak lokalizačný prúdový impulz prekročí nastavenú hodnotu odozvy vo vyhodnocovacej jednotke EDS pre merací transformátor, systém signalizuje poruchu izolácie na príslušnom vývode. Je potrebné zdôrazniť, že celý proces sa vykonáva za prevádzky a pod napätím.

Monitory stavu izolácie a systémy na lokalizáciu porúch izolácie od spoločnosti Bender predstavujú komplexné a sofistikované riešenie na zvýšenie spoľahlivosti a dostupnosti izolovaných systémov. Ak máte záujem o uvedené riešenie, obráťte sa na spoločnosť GHV Trading spol. s r. o., ktorej pracovníci vám radi vypracujú návrh konkrétneho technického riešenia. princíp lokalizačného systému Bender
