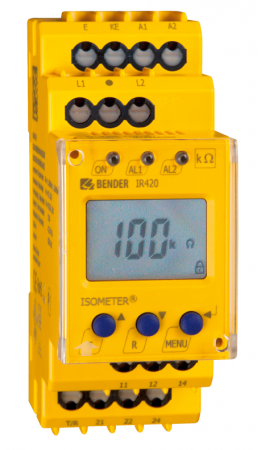

IR420-D6 - Sledovač izolačného stavu
Off-line strážič izolačných stavov TN, TT a IT sietí
Monitor izolačného stavu odpojených spotrebičov v jednosmerných alebo striedavých TT, TN a IT sieťach.
Varianty k produktu IR420-D6 - Sledovač izolačného stavu (13)
Us AC 16...72V, 42...460Hz / DC 9,6...94V
R 100k...10MOhm / 100k...10MOhm
Pro monitorování zařízení odpojených od napájecího napětí
Us AC/DC 70...300V, 42...460Hz
R 100k...10MOhm / 100k...10MOhm
Pro monitorování zařízení odpojených od napájecího napětí
Us AC 16...72V, 42...460Hz / DC 9,6...94V
R 100k...10MOhm / 100k...10MOhm
Pro monitorování zařízení odpojených od napájecího napětí
verze B7... s pružinovými svorkami
Us AC/DC 70...300V, 42...460Hz
R 100k...10MOhm / 100k...10MOhm
Pro monitorování zařízení odpojených od napájecího napětí
verze B7... s pružinovými svorkami
AC/DC 70...300V 42...460Hz
10k...40MOhm
verze B7... s pružinovými svorkami
Us AC 16...72V / DC 9,6...94V, 42...460Hz
R 100k...20MOhm / 0(4)...20mA / 0...10V / 0...40mA
Pro monitorování zařízení odpojených od napájecího napětí
verze B7... s pružinovými svorkami
Us AC 16...72V / DC 9,6...94V, 42...460Hz
R 100k...20MOhm / 0(4)...20mA / 0...10V / 0...40mA
Pro monitorování zařízení odpojených od napájecího napětí
Us AC/DC 70...300V, 42...460Hz
R 100k...10MOhm / 100k...10MOhm
Pro monitorování zařízení odpojených od napájecího napětí
Analogový výstup 0(4)...20mA, 0...400mikroA, 0...10V s galvanickým oddělaním
verze B7... s pružinovými svorkami
Us AC/DC 70...300V, 42...460Hz
R 100k...10MOhm / 100k...10MOhm
Pro monitorování zařízení odpojených od napájecího napětí
Analogový výstup 0(4)...20mA, 0...400mikroA, 0...10V s galvanickým oddělaním
Popis produktu
- AC, DC a 3 (N) AC siete
- Menovité napätie možno zvýšiť pomocou väzbového člena
- Dve samostatne nastaviteľné hodnoty reakcie 100 kΩ...10 MΩ
- LED indikácia POWER ON a ALARM (AL1 / AL2)
- Interné a externé tlačítko TEST/RESET
- Dve oddelené ALARM relé, každé s jedným prepínacím kontaktom
- Nastaviteľná pamäť poruchových stavov
Rozšírené informácie
Prístroj IR 420-D6 monitoruje izolačný odpor elektrických sietí popr. zariadení, ktoré nie sú pod napätím napr. požiarne pumpy, riadiace jednotky posúvačov, motory výťahov alebo záložných generátorov. Všeobecne zariadenia, ktoré sú krátkodobo alebo dlhodobo odpojené od napájacieho TT, TN alebo IT obvodu. Behom tohto "kľudového" stavu môže dôjsť pôsobením vlhkosti alebo iných vplyvov k porušeniu izolácie pripojovacích vodičov alebo vlastného zariadenia. Taká porucha je bežne nezistiteľná. Pripojenie zariadenia k napájaciemu napätiu môže v takých prípadoch viesť k spusteniu ochranného zariadenia alebo môže dokonca spôsobiť požiar alebo iné poškodenie motora. V kombinácii s väzobným členom môže byť strážič izolačného stavu použitý aj pre vyššie napätia.
Aplikácie
Prístroj je možné použiť pri odpojených elektrických zariadeniach ako napr. pumpa hasiaceho prístroja, záložné riadiace systémy, lodné žeriavy, riadiace obvody posúvačov pri plynových, vodovodných alebo olejových potrubiach, motorové systémy pre zatváranie, potápačské pumpy, riadenia kotevných systémov, výťahov, ventilov dymovodov, generátorov v režime "stand-by" atp.
Funkcia
Ak izolačná odpor medzi vodičmi systému a zeme klesne pod hodnotu reakcie, zopne ALARM relé a ALARM LED sa rozsvieti. Na LC displeji je zobrazovaný aktuálny meraný izolačný odpor. Informácie o poruche môžu byť ukládané do pamäte. Pamäť poruchových stavov môže byť vynulovaná pomocou tlačítka RESET. Pomocou tlačítka TEST je možné overiť funkčnosť prístroja. Dve samostatné nastaviteľné hodnoty reakcie a dve samostatné ALARM relé umožňujú indikovať predALARM už pri malom znížení izolačného odporu. Ak izolačný odpor dosiahne spodnú hodnotu reakcie, je aktivovaná blokovacia funkcia čím je možné predísť pripojeniu vadnej záťaže k sieti. Izolačný odpor je meraný na svorke L1, ktorá je pripojená cez pomocný rozpínací kontakt stykača K3 k monitorovanému obvodu. Stykač je riadený externým signálom. Rovnakým signálom je riadené aj pripojenie monitorovaného objektu k sieti, ak je pomocný stykač K3 zopnutý, je napájanie monitorovaného objektu odpojené a prebieha monitorovanie jeho izolačného stavu. Ak dôjde k pripojeniu monitorovaného objektu k sieti, je automaticky rozpojený pomocný kontakt K3 a monitorovanie izolačného odporu je deaktivované. Pozn.: K pripojeniu / odpojeniu monitorovaného objektu je nutné spínať všetky póly. Ďalej je nutné zaistiť, aby medzi všetkými vodičmi monitorovaného objektu bolo zaistené nízko impedančné prepojenie (napr. vinutím motora), aby bolo možné použiť superponované napätie na monitorovaný objekt.
Princíp merania
ISOMETER® IR420-D6 pracuje na meracom princípe superpozície jednosmerného meracieho napätia s reverzáciou.
Normy
ISOMETER® IR420-D6 odpovedajú požiadavkám:
- ČSN EN 61557-8
- STN EN 61557-8
- DIN EN 61557-8
- EN61557-8
- IEC 61557-8
- ASTM F 1669M-96
- ASTM F 1134-94
Technické parametre
Parametry
Aplikácie | průmysl |
---|---|
Rozsah pracovných teplôt | -25 °C … 55 °C |
Riadiace obvody | Ne |
Pomocné obvody | Ne |
Hlavné obvody | Ano |
Monitorovaná sieť 3(N)AC | Ano |
Monitorovaná sieť AC | Ano |
Monitorovaná sieť AC/DC | Ne |
Monitorovaná sieť DC | Ano |
Tolerancia napätia Un | -- |
Rozptylová kapacita siete Ce µF | 0 F … 0,01 mF |
Hodnota reakcie Ran kΩ | 100 kΩ … 10 MΩ |
Prepojené siete | NIE |
Generátor pulzov pre vyhľadávanie poruchy izolácie | Ne |
Montáž na DIN lištu | Ano |
Montáž pomocou skrutiek | Ano |
Montáž do panelu/na stenu | NIE |
Webový server | Ne |
Modbus TCP | Ne |
Modbus RTU | Ne |
BCOM | Ne |
BS | Ne |
BMS | Ne |
isoData | Ne |
CAN | Ne |
Izolácia podľa IEC 60664-1 / IEC 60664-3 | |
Menovité izolačné napätie | AC 400 V |
---|---|
Menovité pulzné skúšobné napätie | 4 kV |
Ochranné oddelenie (zvýšená izolácia) medzi | (A1, A2) - (L1, L2, AK, E, KE, T/R) - (11, 12, 14) - (21, 22, 24) |
Test dielektrika podľa IEC61010-1 | 2210 V |
Parametre napájania | |
Napájacie napätie US | viď. údaje pre objednávku |
---|---|
Vlastná spotreba | ≤ 3 VA |
Parametre monitorovanej IT siete | |
Menovité napätie siete Un | off line |
---|---|
Bez väzobného člena AGH | menovité napätie kontaktu N/C |

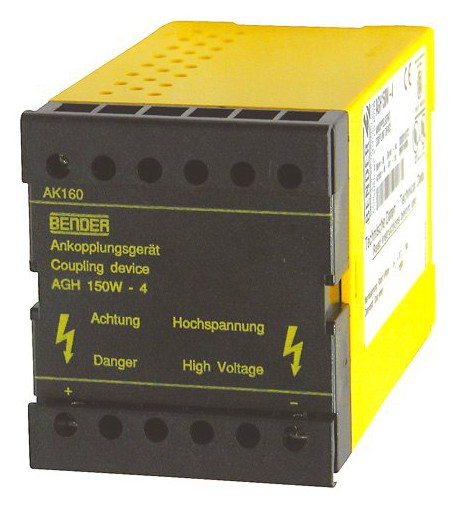

S väzobným členom AGH | AC 50...400 Hz, 0...7200 V |
Hodnoty reakcie | |
Menovitá hodnota reakcie Ran1 (ALARM 1) | 100 kΩ...10 MΩ (od výrobcu nastavené 1 MΩ) |
---|---|
Menovitá hodnota reakcie Ran2 (ALARM 2) | 100 kΩ...10 MΩ (od výrobcu nastavené 100 kΩ) |
Presnost | ≤ 15 % |
Hysterézia | +25 % (z hodnoty reakcie) |
Špecifické časy | |
Doba odozvy tan pri RF=0,5×Ran a Ce=1 µF | ≤ 4 s |
---|---|
Oneskorenie spúšťania t | 0...10 s (od výrobcu nastavené 0 s) |
Oneskorenie reakcie ton | 0...99 s (od výrobcu nastavené 0 s) |
Merací obvod | |
Merací rozsah | 10 kΩ...20 MΩ |
---|---|
Meracie napätie Um | ±12 V |
Merací prúd Im (při RF=0 Ω) | ≤ 10 µA |
Interný DC odpor Ri | ≥ 1,2 MΩ |
Prípustné externé jednosmerné napätie Ufg | ≤ DC 300 V |
Zvodová kapacita siete Ce | ≤ 10 µF |
Zobrazenie, pamäť | |
Zobrazenie | multifunkčný LC displej, podsvietený |
---|---|
Rozsah zobrazenia | 10 kΩ...20 MΩ |
Presnost | ≤ 15 % |
Heslo | Off / 0...999 (od výrobcu nastavené Off) |
Pamäť poruchy, ALARM relé | On / Off (od výrobcu nastavené Off) |
Vstupy/výstupy | |
Tlačítko TEST/RESET | interné/externé |
---|
Spínacie obvody | |
Spínacie prvky | dve relé s 1 prepínacím kontaktom |
---|---|
Princíp | N/C alebo N/O (od výrobcu nastavené N/O) |
Minimálna záťaž kontaktu | 1 mA pri AC/DC ≥ 10 V |
Všeobecné dáta | |
Typ pripojenia vodičov | skrutkové pripojenie |
---|---|
Pracovná teplota okolia | -25...55 °C |
Pracovný režim | trvalá prevádzka |
Montáž | v akejkoľvek pozícii |
Stupeň ochrany, vnútorné súčásti (DIN EN 60529) |
IP 30 |
Stupeň ochrany, svorky (DIN EN 60529) |
IP 20 |
Materiál púzdra | polykarbonát |
Samozhášateľnosť | UL94V-0 |
Rýchla montáž na DIN lištu | podľa IEC 60715 |
Uchytenie pomocou skrutiek | 2 × M4 s montážnou svorkou |
Hmotnosť | ≤ 150 g |
Púzdro | XM420 |
