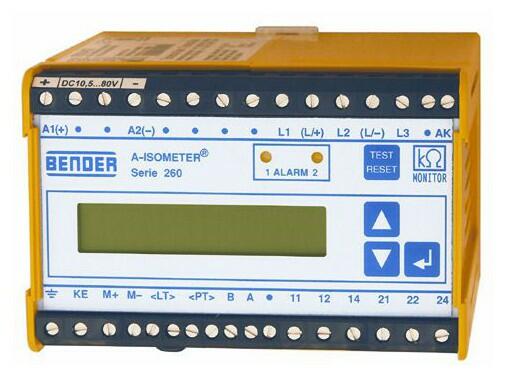

IRDH265T-4921 - Sledovač izolačného stavu pre aplikácie na železnici
Strážič izolačných stavov pre jednosmerné a striedavé jednofázové, trojfázové i kombinované IT siete
Nahradené produktmi
Monitoruje izolačný odpor vo výkonových striedavých, jednosmerných, poprípade kombinovaných IT sieťach s galvanicky pripojenými usmerňovačmi a meničmi, hlavne v aplikáciách na železnici. Pracovná teplota od -40°C.
Voliteľné príslušenstvo k IRDH265T-4921 - Sledovač izolačného stavu pre aplikácie na železnici
Popis produktu
- Napäťový rozsah AC do 793 V, DC do 650 V
- Pomocou väzbových členov možno prístroj aplikovať i na systémy s vyšším napätím
- Prístroj s automatickým prispôsobením meracieho napätia podmienkam systému až do zvodovej kapacity 500 µF
- Bezpečné meranie princípu AMP
- Dve nastaviteľné hodnoty rekacie v rozsahu 10...990 kΩ
- LC displej
- ASCI, rozhranie RS 485
- Monitorovanie s priamym pripojením
- Autotest
Rozšírené informácie
ISOMETER® IRDH 265T-4921 monitoruje moderné výkonové systémy pomocou meracieho napätia riadeného mikroprocesorom. Monitorované systémy môžu obsahovať výkonové meniče, tyristorové riadiace obvody alebo môžu byť priamo pripojené k jednosmerným obvodom. Vďaka týmto komponentom má systém vysokú zvodovú kapacitu. Integrovaný princíp AMP automaticky prispôsobuje meracie napätie aktuálnym podmienkam systému. Napäťový rozsah prístroja môže byť rozšírený pomocou väzobného členu.
Aplikácie v moderných jedno a trojfázových striedavých sietiach
- Trojfázové striedavé systémy s frekvenčnými meničmi Jednosmerné systémy s výkonovými meničmi alebo systémy priamo spojenými s jednosmernými obvodmi
- Kombinované (AC/DC) systémy
- Systémy UPS
- Výhrevné zariadenia s fázovým riadením
- Systémy s pulznými zdrojmi
- Systémy s veľmi vysokou zvodovou kapacitou
Merací princíp
Prístroj pracuje na AMP princípe mikroprocesorom riadeného meracieho napätia, ktoré sa prispôsobuje podmienkam systému
Normy
ISOMETER® IRDH 265T-4921 odpovedá normám:
- ČSN EN 61557-8
- STN EN 61557-8
- DIN 57413 T 8/ VDE 0413 T8
- EN 61557-8
- IEC 61557-8
- ASTM F1669M-96
Rozmery púzdra XM112
Technické parametre
Parametry
Aplikácie | průmysl železnice |
---|---|
Rozsah pracovných teplôt | 55 °C 56 °C 60 °C 62 °C |
Izolácia podľa IEC 60664-1 | |
Menovité izolačné napätie | AC 800 V V |
---|---|
Menovité pulzné skúšobné napätie | 8 kV |
Parametre napájania | |
Napájacie napätie Us | DC 10,5...80 V |
---|---|
Vlastná spotreba max. | 6 VA |
Parametre monitorovanej IT siete | |
Menovité napätie siete Un | AC,3(N)AC 0...793 V, DC 0...650 V |
---|---|
Menovitý kmitočet siete fn | 50...400 Hz (pre fn 50 Hz viď. návod na použitie) |
Hodnoty reakcie | |
Hodnota reakcie Ran1 (ALARM 1) | 10...990 kΩ |
---|---|
Hodnota reakcie Ran2 (ALARM 2) | 10...990 kΩ |
Prednastavenie | Ran1 (ALARM1) = 180 kΩ Ran2 (ALARM2) = 40 kΩ |
Hysterézia | 25 % |
Špecifické časy | |
Doba reakcie tanpri CE = 1µF | cca. 8 sec |
---|---|
Doba merania | viď. návod na použitie |
Merací obvod | |
Merací princíp | AMP |
---|---|
Meracie napätie Um | 27 V (špičková hodnota) |
Merací prúd Im | 230 µA |
Vnútorný DC odpor Ri | 120 kΩ |
Vnútorná impedancia Zi pri 50 Hz | > 250 kΩ |
Zvodová kapacita siete Ce max. | 500 µF (od výrobcu nastavené 150 µF) |
Zobrazenie, pamäť | |
Zobrazenie | podsvietený LC displej, 2 × 16 znakov, 4 mm |
---|---|
Rozsah zobrazenia | 1 kΩ...5 MΩ |
Presnosť | 20 % (10 kΩ...990 kΩ) |
Heslo | Off / 0...999 (od výrobcu nastavené Off) |
Pamäť poruchy, ALARM relé | On / Off (od výrobcu nastavené Off) |
Vstupy/výstupy | |
Tlačítko TEST/RESET | interné/externé |
---|---|
Výstupný prúd (max. záťaž) | 0...400 µA (12,5 kΩ) |
Spínacie obvody | |
Spínacie prvky | 2 × relé s 1 prepínacím kontaktom |
---|---|
Pracovný režim | N/C alebo N/O (od výrobcu nastavené N/O) |
Všeobecné dáta | |
Typ pripojenia vodičov | skrutkové pripojenie |
---|---|
Pracovná teplota okolia | -40...+70 °C |
Skladovacia teplota | -40...+85 °C |
Pracovný režim | trvalá prevádzka |
Montáž | v akejkoľvek pozícii |
Stupeň krytia, vnútorné súčasti (DIN EN 60529) |
IP 30 |
Stupeň krytia, svorky (DIN EN 60529) |
IP 20 |
Materiál púzdra | polykarbonát |
Samozhášateľnosť | UL94V-0 |
Rýchla montáž na DIN lištu | podľa IEC 60715 |
Uchytenie pomocou skrutiek | 2 × M4 s montážnou svorkou |
Hmotnosť | 825 g |
Púzdro | XM112 |
