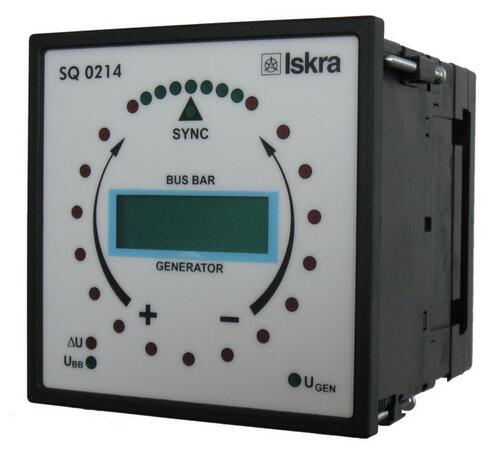

Synchronoskopy SQ 0214
Synchronizačné prístroje určené na merane fázového rozdielu medzi sieťou a generátorom s manuálnou alebo poloautomatickou synchronizáciou.
Cena od 264 EUR
od 324,72 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (72)
Dopyt na produktPorovnať
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA, AMS a prípojnicových systémov Wöhner.
Varianty k produktu Synchronoskopy SQ 0214 (72)
Synchronoskop s LCD
SQ 0214-L-100V-RC-N-N-S-A-0SQ 0214 (96x96) synchronoskop se stupnicí LED a displejem LCD
staré značení: CL4000
L - 100 V - napětí fáze-fáze 100 V
RC - nepřetržitý impuls výstupního relé
N - bez výstupního relé STATUS
N - bez funkce "Dead Busbar"
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
staré značení: CL4000
L - 100 V - napětí fáze-fáze 100 V
RC - nepřetržitý impuls výstupního relé
N - bez výstupního relé STATUS
N - bez funkce "Dead Busbar"
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
OBJ: SQ0214_82515
Záruka: 24 m.
Skladom v GHV
skladom 3 ks
362 EUR/ks
445,26 EUR s DPH
+-
Synchronoskop s LCD
SQ 0214-L-100V-RC-N-2-S-A-0SQ 0214 (96x96) synchronoskop se stupnicí LED a displejem LCD
staré značení: CL4200
L - 100V - napětí fáze-fáze 100V
RC - nepřetržitý impuls výstupního relé
N - bez výstupního relé STATUS
2 - funkce "Dead Busbar" 20 % Un
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
staré značení: CL4200
L - 100V - napětí fáze-fáze 100V
RC - nepřetržitý impuls výstupního relé
N - bez výstupního relé STATUS
2 - funkce "Dead Busbar" 20 % Un
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
OBJ: SQ0214_87673
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
362 EUR/ks
445,26 EUR s DPH
+-
Synchronoskop s LCD
SQ 0214-L-110V-RC-N-N-S-A-0SQ 0214 (96x96) synchronoskop se stupnicí LED a displejem LCD
staré značení: DL4000
L - 110V - napětí fáze-fáze 110V
RC - nepřetržitý impuls výstupního relé
N - bez výstupního relé STATUS
N - bez funkce "Dead Busbar"
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
staré značení: DL4000
L - 110V - napětí fáze-fáze 110V
RC - nepřetržitý impuls výstupního relé
N - bez výstupního relé STATUS
N - bez funkce "Dead Busbar"
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
OBJ: SQ0214_89453
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
362 EUR/ks
445,26 EUR s DPH
+-
Synchronoskop s LCD
SQ 0214-L-400V-RC-N-N-S-A-0SQ 0214 (96x96) synchronoskop se stupnicí LED a displejem LCD
staré značení: SQ0214-FL4000
L - 400V - sdružené napětí (L-L) 400 V
RC - kontinuální (nepřetržitý) impuls výstupního relé
N - bez výstupního relé STATUS
N - bez funkce " Dead busbar"
S - potenciometr pro nastavení delta fí +/- 2 - 20 el.
A - standard
0 - zobrazení základních hodnot na displeji
staré značení: SQ0214-FL4000
L - 400V - sdružené napětí (L-L) 400 V
RC - kontinuální (nepřetržitý) impuls výstupního relé
N - bez výstupního relé STATUS
N - bez funkce " Dead busbar"
S - potenciometr pro nastavení delta fí +/- 2 - 20 el.
A - standard
0 - zobrazení základních hodnot na displeji
OBJ: SQ0214_83949
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
367 EUR/ks
451,41 EUR s DPH
+-
Synchronoskop s LCD
SQ 0114-L-120V-RC-N-N-S-A-0SQ 0114 (144x144) synchronoskop se stupmicí LED a displejem LCD
staré značení: HL4000
L - 120V - napětí fáze-fáze
RC - nepřetržitý impuls výstupního relé
N - bez výstupního relé STATUS
N - bez funkce "Dead Busbar"
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
staré značení: HL4000
L - 120V - napětí fáze-fáze
RC - nepřetržitý impuls výstupního relé
N - bez výstupního relé STATUS
N - bez funkce "Dead Busbar"
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
OBJ: SQ0114-L-120V-RC-N-N-S-A-0
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
434,50 EUR/ks
534,44 EUR s DPH
+-
Synchronoskop s LCD
SQ 0114-L-400V-RC-S-6-S-A-0SQ 0114 (144x144) synchronoskop se stupnicí LED a displejem LCD
L - 400V - napětí fáze-fáze 400 V
RC - nepřetržitý impuls výstupního relé
S - včetně výstupního relé STATUS
6 - funkce "Dead Busbar": DG+DB 20% Ujm
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
L - 400V - napětí fáze-fáze 400 V
RC - nepřetržitý impuls výstupního relé
S - včetně výstupního relé STATUS
6 - funkce "Dead Busbar": DG+DB 20% Ujm
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
OBJ: SQ0114_88176
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
468 EUR/ks
575,64 EUR s DPH
+-
Synchronoskop
SQ 0204-L-100V-RC-N-5-S-A-0SQ 0204 (96x96) synchronoskop s LED stupnicí
staré značení: CL4100
L - 100V - napětí fáze-fáze 100V
RC - nepřetržitý impuls výstupního relé
N - bez výstupního relé STATUS
5 - funkce "Dead Busbar" + "Dead Generator" 10% Ujm
S - nastavení delta fí +/- 2...20 el.
A - standardní provedení
staré značení: CL4100
L - 100V - napětí fáze-fáze 100V
RC - nepřetržitý impuls výstupního relé
N - bez výstupního relé STATUS
5 - funkce "Dead Busbar" + "Dead Generator" 10% Ujm
S - nastavení delta fí +/- 2...20 el.
A - standardní provedení
OBJ: SQ0204-L-100V-RC-N-5-S-A-0
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
264 EUR/ks
324,72 EUR s DPH
+-
Synchronoskop
SQ 0204-L-100V-RC-N-N-S-A-0SQ 0204 (96x96) synchronoskop s LED stupnicí
L - 100V - napětí fáze-fáze 100V
RC - nepřetržitý impuls výstupního relé
N - bez výstupního relé STATUS
N - bez funkce "Dead Busbar"
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
L - 100V - napětí fáze-fáze 100V
RC - nepřetržitý impuls výstupního relé
N - bez výstupního relé STATUS
N - bez funkce "Dead Busbar"
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
OBJ: SQ0204-L-100V-RC-N-N-S-A-0
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
362 EUR/ks
445,26 EUR s DPH
+-
Synchronoskop
SQ 0204-L-110V-RC-N-N-S-A-0SQ 0204 (96x96) synchronoskop se stupmicí LED
staré značení: DL4000
L - 110V - napětí fáze-fáze 110V
RC - nepřetržitý impuls výstupního relé
N - bez výstupního relé STATUS
N - bez funkce "Dead Busbar"
S - potenciometr pro nastavení delta fí +/- 2...20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
staré značení: DL4000
L - 110V - napětí fáze-fáze 110V
RC - nepřetržitý impuls výstupního relé
N - bez výstupního relé STATUS
N - bez funkce "Dead Busbar"
S - potenciometr pro nastavení delta fí +/- 2...20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
OBJ: SQ0204-L-110V-RC-N-N-S-A-0
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
264 EUR/ks
324,72 EUR s DPH
+-
Synchronoskop
SQ 0204-L-110V-RC-S-2-S-A-0SQ 0204 (96x96) synchronoskop se stupnicí LED
staré značení: DL42S0
L - 110V - napětí fáze-fáze 110V
RC - nepřetržitý impuls výstupního relé
S - výstupní relé STATUS
2 - funkce "Dead Busbar" 20% UN
S - nastavení delta fí +/- 2...20 el.
A - standardní provedení
0 - zobrazení vstupního napětí na LCD
staré značení: DL42S0
L - 110V - napětí fáze-fáze 110V
RC - nepřetržitý impuls výstupního relé
S - výstupní relé STATUS
2 - funkce "Dead Busbar" 20% UN
S - nastavení delta fí +/- 2...20 el.
A - standardní provedení
0 - zobrazení vstupního napětí na LCD
OBJ: SQ0204-L-110V-RC-S-2-S-A
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
292 EUR/ks
359,16 EUR s DPH
+-
Synchronoskop s LCD
SQ 0204-L-400V-RC-N-N-S-A-0SQ 0204 (96x96) synchronoskop se stupnicí LED
L - 400V - sdružené napětí (L-L) 400 V
RC - kontinuální (nepřetržitý) impuls výstupního relé
N - bez výstupního relé STATUS
N - bez funkce " Dead busbar"
S - potenciometr pro nastavení delta fí +/- 2...20 el.
A - standard
L - 400V - sdružené napětí (L-L) 400 V
RC - kontinuální (nepřetržitý) impuls výstupního relé
N - bez výstupního relé STATUS
N - bez funkce " Dead busbar"
S - potenciometr pro nastavení delta fí +/- 2...20 el.
A - standard
OBJ: SQ0204_87531
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
367 EUR/ks
451,41 EUR s DPH
+-
Synchronoskop s LCD
SQ 0214-L-100V-01-N-1-S-A-0SQ 0214 (96x96) synchronoskop se stupnicí LED a displejem LCD
staré značení: CL2100
L - 100V - sdružené napětí 100 V
01 - impuls výstupního relé 100 ms
N - bez výstupního relé STATUS
1 - funkce "Dead Busbar" 10 % Un
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
staré značení: CL2100
L - 100V - sdružené napětí 100 V
01 - impuls výstupního relé 100 ms
N - bez výstupního relé STATUS
1 - funkce "Dead Busbar" 10 % Un
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
OBJ: SQ0214-L-100V-01-N-1-S-A-0
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
362 EUR/ks
445,26 EUR s DPH
+-
Synchronoskop s LCD
SQ 0214-L-100V-01-N-N-S-A-0SQ 0214 (96x96) synchronoskop se stupnicí LED a displejem LCD
staré značení: CL2000
L - 100V - sdružené napětí 100 V
01 - impuls výstupního relé 100 ms
N - bez výstupního relé STATUS
N - bez funkce "Dead Busbar"
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
staré značení: CL2000
L - 100V - sdružené napětí 100 V
01 - impuls výstupního relé 100 ms
N - bez výstupního relé STATUS
N - bez funkce "Dead Busbar"
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
OBJ: SQ0214-L-100V-01-N-N-S-A-0
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
362 EUR/ks
445,26 EUR s DPH
+-
Synchronoskop s LCD
SQ 0214-L-100V-03-N-2-S-A-0SQ 0214 (96x96) synchronoskop se stupnicí LED a displejem LCD
staré značení: CL2200
L - 100V - sdružené napětí 100 V
03 - impuls výstupního relé 300 ms
N - bez výstupního relé STATUS
2 - funkce "Dead Busbar" 20 % Un
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
staré značení: CL2200
L - 100V - sdružené napětí 100 V
03 - impuls výstupního relé 300 ms
N - bez výstupního relé STATUS
2 - funkce "Dead Busbar" 20 % Un
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
OBJ: SQ0214-L-100V-03-N-2-S-A-0
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
362 EUR/ks
445,26 EUR s DPH
+-

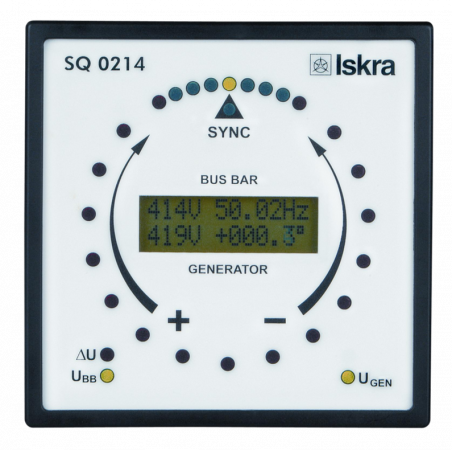

Popis produktu
- Meranie fázového uhla medzi sieťou a generátorom
- 5 prístrojov v jednom zariadení
- Indikačná kruhová stupnica z 24 LED
- Mikroprocesorové riadenie
- Jednoduché nastavenie synchronizačných podmienok
- Výstupné relé na synchronizáciu
- Napájanie zo siete alebo generátora
- Štandardné rozmery čelného rámčeka 96x96 mm
- Podsvietený LCD displej na zobrazenie napätia, frekvencie alebo fázového uhla
- Flash pamäť
- Vysoká odolnosť voči EMC rušeniu
- Nastavenie základných podmienok pomocou potenciometrov na zadnej strane prístroja
Rozšírené informácie
Použitie
Synchroskopy SQ 0214 sú synchronizačné prístroje pracujúce na báze mikroprocesora. Sú navrhnuté pre meranie fázovej diferencie (Dj) medzi zbernicou a generátorom. Môžu byť použité v inštalácii, kde je požadovaná ručná alebo poloautomatická synchronizácia. Obsahujú 24 do kruhu usporiadaných signalizačných diód LED, ktoré zobrazujú fázovú diferenciu. Aktuálne svietiaca signálka LED ukazuje okamžitú hodnotu fázovej diferencie s rozlíšením 20° el. (červené signálky LED). V synchronizačnom rozsahu ± 15° el. je rozlišovacia schopnosť zvýšená na 5° el. (zelené signálky LED). Synchroskop obsahuje displej LCD s osvetleným pozadím. Displej LCD zobrazuje napätie generátora UGEN, napätie zbernice UBB , obe frekvencie fGEN a fBB a/alebo Dj a nahradzuje tak dva voltmetre a dva merače frekvencie, ktoré sú obvyklou súčásťou synchronizačných súprav.
Články a informácie
Mohlo by vás zaujímať
Podujatia
06.10.2026 - 08.10.2026
Zveme vás na odbornou konferenci PROJEKTANTI, která je určena elektroprojektantům a odborníkům z oblasti elektrotechniky.
10.11.2026
Pozývame Vás na 70. konferenciu elektrotechnikov, určenú pre revíznych technikov, projektantov, podnikateľov a pracovníkov v oblasti elektrotechniky. Uskutoční sa 10. novembra 2026 v MKZ (Mestské...
Novinky
30.07.2026
Spoločnosť Fluke uvádza úplne nový pokročilý priemyselný vyhľadávač káblov radu SmartTrace™ Fluke 2082
Súprava na presnú lokalizáciu, trasovanie a dokumentáciu podzemných elektrických vedení, komunikačných...
30.07.2026
Spoločnosť Fluke uvádza úplne nový prístroj na analýzu DC nabíjacích staníc elektromobilov. Analyzátor Fluke FEV500 je pokročilý analyzátor na efektívne testovanie rýchlych nabíjacích DC staníc pre...
Odborné články
20.04.2026
Pokrok vo vývoji prvkov umelej inteligencie (UI) posledných rokov ovplyvňuje aj odvetvie termálneho zobrazovania. Dnes kamera nie je iba snímač s X krát Y bodmi, ale aj nástroj, ktorý používateľovi...
26.03.2026
V prostredí s vysokými nárokmi na spoľahlivosť a odolnosť meracej techniky hrajú transformátory prúdu kľúčovú úlohu. Spoločnosť MBS AG patrí medzi popredných výrobcov v tejto oblasti a ponúka široké...
