Synchronizačná Iskra

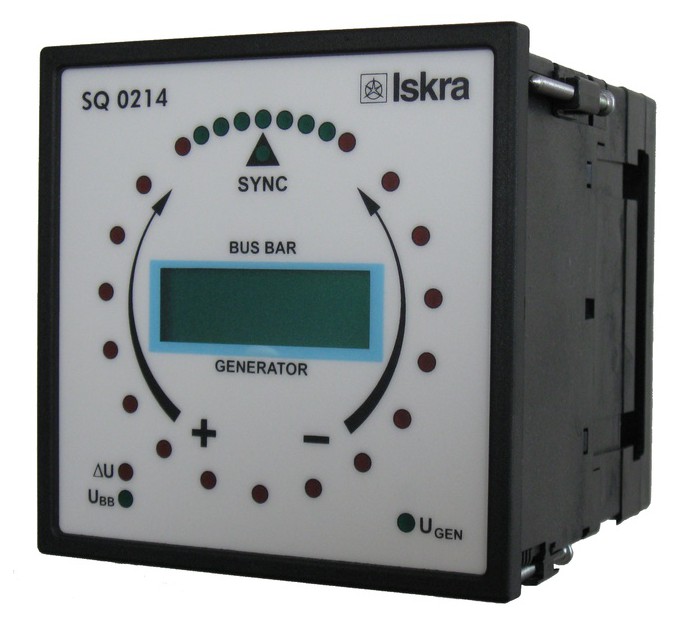

Synchronoskop

Najzaujímavejším výrobkom je však bezpochybne prístroj nazývaný synchronoskop rady SQ 02x4. Tento prístroj slúži na uľahčenie synchronizácie 2 sietí rovnakého napätia. Vďaka svojej kompaktnosti nahrádza až 5 analógových prístrojov a tým šetrí miesto a uľahčuje tak prácu operátorovi. Vyrába sa v dvoch veľkostiach 96x96 a 144x144 mm podľa normy DIN 43 718.

A ako to celé funguje?

Mikroprocesor v prístroji zmeria fázový rozdiel medzi generátorom a zbernicou. Zmeraný uhol je znázornený rozsvietením LED diód na paneli prístroja. Červené diódy sú v rozostupe 20° a v rozmedzí ±15° od synchronizačného bodu potom v jemnejšom delení 5° a zelené farbe.

Prístroje SQ0214 a SQ0114 sú naviach vybavené čelným panelom pre zobrazenie napätia, frekvenice alebo fázového rozdielu.

Ak je prístroj vybavený synchronizačným relé, zopne mikroprocesor kontakt pri dopredu nastavených podmienkach synchronizácie. Tieto parametre sa nastavujú potenciometrami na zadnej trane prístroja, avšak niektoré musia byť nastavené dopredu už vo výrobe (viz katalógový list).

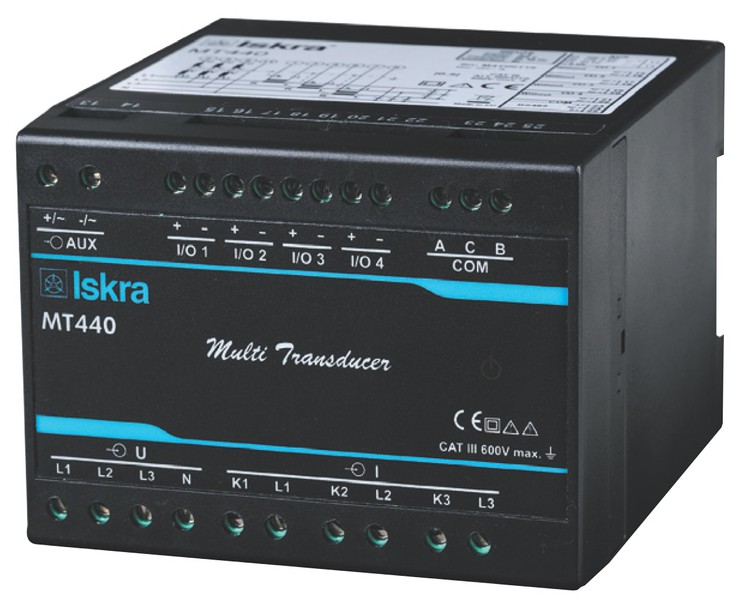

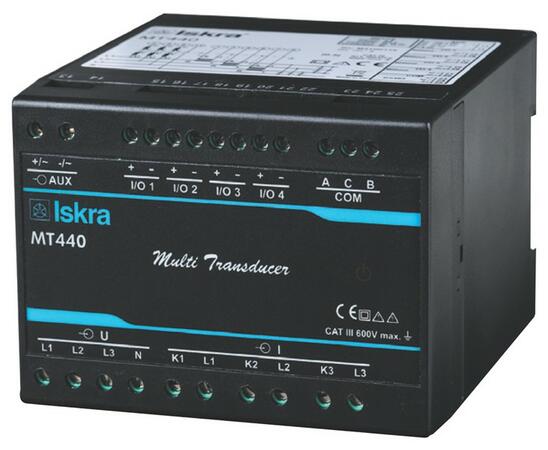

Merací prevodník MT440

Merací multifunkčný prevodník MT440 s automatickým rozsahom merania až do 600 V a 12,5 A sa môže chváliť presnosťou 0.5 (podľa EN 60 688) a univerzálnym napájacím zdrojom 24-300 V DC, 40–276 VAC. Prístroj je vďaka svojmu jednoduchému nastaveniu cez USB a až štyrom I/O modulom pre výstupy obľúbenou pomôckou v automatizácii prevádzky.

Vďaka jednoduchému softwaru MiQen je možné nastaviť až 32 rôznych výstrah a alarmov, ktoré sa prenášajú cez komunikáciu RS232 alebo RS485 a prevodník je tak možné zapojiť na komunikačnú zbernicu.
