iso685-S + FP200 - Sledovač izolačného stavu

Strážič izolačného stavu pre monitorovanie izolácie zariadení v neuzemnených AC, AC/DC a DC sieťach (IT sieťach) s ovládacím panelom FP200

Monitoruje izolačný odpor vo výkonových striedavých, jednosmerných poprípade kombinovaných IT sieťach. Obsahuje prednastavené profily podľa použitia zariadenia. Varianta s ovládacím panelom FP200.

Cena od 1 747 EUR
od 2 096,40 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (8)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu iso685-S + FP200 - Sledovač izolačného stavu (8)

Filtrace
Na sklade
Aplikácie
Rozsah pracovných teplôt - od
Rozsah pracovných teplôt - do
iso685-S + FP200 Sledovač izolačného stavu s displejom pre panelovú montáž
Sledovač izolačného stavu s displejom pre panelovú montáž
iso685-S + FP200
Un 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
OBJ: B91067210
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
2 112 EUR/ks
2 534,40 EUR s DPH
Porovnání
+-
Košík
iso685W-S + FP200W Sledovač izolačného stavu s displejom pre panelovú montáž
Sledovač izolačného stavu s displejom pre panelovú montáž
iso685W-S + FP200W
Un 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Pracovní rozsah teplot -40°C...+70°C
Verze "W" se zvýšenou odolností
OBJ: B91067210W
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
iso685-S-B + FP200 Sledovač izolačného stavu s displejom pre panelovú montáž
Sledovač izolačného stavu s displejom pre panelovú montáž
iso685-S-B + FP200
Un 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Verze "B" režim STANDBY, ISOnet, ISOloop
OBJ: B91067220
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
2 337 EUR/ks
2 804,40 EUR s DPH
Porovnání
+-
Košík
iso685W-S-B + FP200W Sledovač izolačného stavu s displejom pre panelovú montáž
Sledovač izolačného stavu s displejom pre panelovú montáž
iso685W-S-B + FP200W
Un 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Pracovní rozsah teplot -40°C...+70°C
Verze "B" režim STANDBY, ISOnet, ISOloop
Verze "W" se zvýšenou odolností
OBJ: B91067220W
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

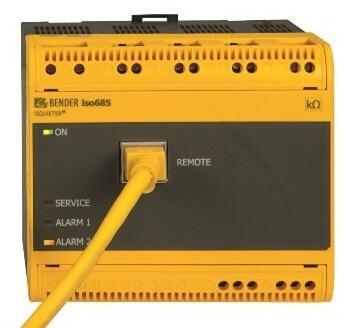

iso685S - Monitor izolačného stavu
Sledovač izolačného stavu
iso685-S-B
Un 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Verze "B" režim STANDBY, ISOnet, ISOloop
pouze k FP200
OBJ: B91067120
Záruka: 60 m.
Skladom v GHV
skladom 2 ks
1 972 EUR/ks
2 366,40 EUR s DPH
Porovnání
+-
Košík
iso685S - Monitor izolačného stavu
Sledovač izolačného stavu
iso685-S
Un 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
pouze k FP200
OBJ: B91067110
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
1 747 EUR/ks
2 096,40 EUR s DPH
Porovnání
+-
Košík
iso685S - Monitor izolačného stavu
Sledovač izolačného stavu
iso685W-S
Un 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Pracovní rozsah teplot -40°C...+70°C
Verze "W" se zvýšenou odolností
pouze k FP200
OBJ: B91067110W
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
iso685S - Monitor izolačného stavu
Sledovač izolačného stavu
iso685W-S-B
Un 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Pracovní rozsah teplot -40°C...+70°C
Verze "B" režim STANDBY, ISOnet, ISOloop
Verze "W" se zvýšenou odolností
pouze k FP200
OBJ: B91067120W
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Voliteľné príslušenstvo k iso685-S + FP200 - Sledovač izolačného stavu

AGH150W-4 Väzbový člen
Väzbový člen
AGH150W-4
Un AC 0...1150V, DC 0...1760V
Zjistit více
OBJ: B98018006
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
470 EUR/ks
564 EUR s DPH
Porovnání
+-
Košík
AGH204S-4 Väzbový člen
Väzbový člen
AGH204S-4
Un 3(N)AC/AC 0...1650V, 1...440Hz, DC 0...1.300 V
Zjistit více
OBJ: B914013
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
942 EUR/ks
1 130,40 EUR s DPH
Porovnání
+-
Košík
AGH520S Väzbový člen
Väzbový člen
AGH520S
Un 3AC/AC 0...7200V, 50...400Hz
Zjistit více
OBJ: B913033
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
1 143 EUR/ks
1 371,60 EUR s DPH
Porovnání
+-
Košík
AGH676S-4 Väzbový člen
Väzbový člen
AGH676S-4
Un AC 0...12kV, 50...460Hz
Zjistit více
OBJ: B913055
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
3 241 EUR/ks
3 889,20 EUR s DPH
Porovnání
+-
Košík
FP200 - Signalizačný a testovací panel
Displej pre panelovú montáž k sledovači izolačného stavu
FP200
OBJ: B91067904
Záruka: 60 m.
Skladom v GHV
skladom 2 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
FP200 - Signalizačný a testovací panel
Displej pre panelovú montáž k sledovači izolačného stavu
FP200W
Pracovní rozsah teplot -40°C...+70°C
Verze "W"
OBJ: B91067904W
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Adaptér pre panelovú montáž k sledovači izolačného stavu
FP200 Adaptér
Adaptér FP200 do otvoru IRDH575
OBJ: B91067905
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Príslušenstvo - čelný kryt IP65 pre IRDH375, FP200
Těsnění
Pro přístroj IRDH575
OBJ: B98060006
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
7204-1421 Analógový merací prístroj
Analógový merací prístroj
7204-1421
Rozměr 72x72 mm
Zjistit více
OBJ: B986763
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
9604-1421 Analógový merací prístroj
Analógový merací prístroj
9604-1421
Vstup 0...400uA
Rozměr 96x96 mm
Zjistit více
OBJ: B986764
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
9620-1421 Analógový merací prístroj
Analógový merací prístroj
9620-1421
Vstup 0...20mA
Rozměr 96x96 mm
Zjistit více
OBJ: B986841
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
9604/7204/9620 - Analógové meracie prístroje
Analógový merací prístroj
7220-1421
Vstup 0...20mA
Rozměr 72x72 mm
OBJ: B986844
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
382 EUR/ks
458,40 EUR s DPH
Porovnání
+-
Košík
9604/7204/9620 - Analógové meracie prístroje
Analógový merací prístroj
7220S-1421
Vstup 0...20mA
Rozměr 72x72 mm
Vyšší tepelná a mechanická odolnost
Verze "S"
OBJ: B986848
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
1 263 EUR/ks
1 515,60 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo - Sada náhradných konektorov pre iso685
Príslušenstvo
iso685
sada šroubových svorek
* součástí standardního obsahu dodávky
OBJ: B91067901
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Príslušenstvo
iso685
sada pružinových svorek
OBJ: B91067902
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Príslušenstvo - Sada náhradných krytov svoriek pre iso685
Príslušenstvo
iso685
kryty svorek, 2 příchytky pro upevnění pomocí šroubů
* součástí standardního obsahu dodávky
OBJ: B91067903
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Príslušenstvo
FP200 Kabel 5m
Propojovací kabel 5m
OBJ: B91067906
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Príslušenstvo
FP200 Příchytky
2 šroubové nástavce
OBJ: B91067907
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Nastavenie a overenie prístrojov BENDER
Nastaveni - iso685-S-B+FP200
OBJ: S91067220
Záruka: 24 m.
Dostupné
do niekoľkých dní
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Nastavenie a overenie prístrojov BENDER
Nastaveni - iso685-S+FP200
OBJ: S91067210
Záruka: 24 m.
Dostupné
do niekoľkých dní
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Nastavenie a overenie prístrojov BENDER
Nastaveni - iso685W-S-B+FP200
OBJ: S91067220W
Záruka: 24 m.
Dostupné
do niekoľkých dní
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Nastavenie a overenie prístrojov BENDER
Nastaveni - iso685W-S+FP200
OBJ: S91067210W
Záruka: 24 m.
Dostupné
do niekoľkých dní
69,80 EUR/ks
83,76 EUR s DPH
Porovnání
+-
Košík

Popis produktu

  • Varianta s ovládacím panelom FP200
  • Monitorovanie izolačného stavu v neuzemnených sieťach AC, 3(N)AC 0…793 V, DC 0…1150 V
  • Menovité napätie siete rozšíriteľné pomocou väzobných členov (len u verzie iso685(W)-S)
  • Sieť oddelených interných switchov pre použitie v prepojených sieťach ISOnet (len pri verzií iso685(W)-S-B)
  • Dve samostatne nastaviteľné hodnoty reakcie 1 kΩ…10 MΩ
  • Kombinácia AMPPLUS a iných metód merania podľa konkrétneho profilu
  • Kontinuálne meranie kapacity, napätia a sieťovej frekvencie
  • Prednastavené profily merania, ktoré prispôsobujú merací princíp nastavenej aplikácií použitia
  • Automatické prispôsobenie rozptylovej kapacity siete
  • Tlačidlo INFO pre zobrazenie nastavenia zariadenia a siete
  • AUTO monitorovanie s automatickým hlásením alarmu
  • História pamäti s hodinami reálného času (so zdrojom pre pamäť na tri dni) pre uloženie 1023 alarmových hlásení s dátumom a časom
  • Prúdový a napäťový výstup 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvanicky oddelený) úmerný nameranej hodnote izolačného stavu siete
  • Trvalé monitorovanie pripojenia monitorovanej siete
  • Uživateľsky nastaviteľné digitálne a analogové vstupy a výstupy
  • Grafický LC displej s vysokým rozlíšením
  • Funkcia IsoGraph pre časovo závislé znázornenie izolačného odporu až na jeden rok
  • Ďiaľkové nastavenie niektorých parametrov cez internet (cez rozhranie COMTRAXX®)
  • Modbus TCP a webový server
  • Rozhranie RS-485 s BMS protokolom

Rozšírené informácie

ISOMETER® iso685-S je zariadenie určené pre monitorovanie izolačného stavu IT siete v súlade s ČSN EN 61557-8. Je univerzálne použiteľný v AC, 3(N)AC, AC/DC a DC sieťach. AC siete môžu obsahovať rozsiahle DC zložky spôsobené pripojenými zariadeniami (napr. usmerňovačmi, meničmi, riadenými pohonmi).

Aplikácie

  • AC, DC alebo AC/DC hlavné obvody
  • AC/DC hlavné obvody s priamo pripojenými DC komponentami, ako sú usmerňovače, meniče, riadené pohony
  • UPS siete, batériové systémy
  • Systémy s indukčným ohrevom
  • Systémy obsahujúce spínané zdroje
  • IT siete s vysokou rozptylovou kapacitou

Funkcia

Prístroj pre monitorovanie izolačného stavu iso685 nepretržite monitoruje celý izolačný odpor IT siete behom prevádzky a spustí alarm, keď hodnota klesne pod nastavenú hodnotu reakcie. Pre meranie musí byť prístroj pripojený medzi IT sieť (neuzemnený systém) a ochranný vodič (PE). Merací prúd v rádoch μA je superponovaný na sieť a je zaznamenaný a vyhodnotený pomocou mikroprocesora meracieho obvodu. Doba merania je závislá na vybraných meracích profiloch, na rozptylovej kapacite, izolačnom odpore a prípadných súvisiacich poruchách siete.


Prístroj na monitorovanie izolačného stavu v prevedení varianta "B" disponuje sieťou oddelených interných switchov pre ovládania prístrojov ISOMETER® v prepojených IT sieťach. Zariadenia sú prepojené rozhraním ethernet. Integrovaná funkcia ISONET zabezpečuje, že v jeden okamih aktívne meria iba jeden ISOMETER®, zatiaľ čo ostatné prístroje sú v sieti odpojené a čakajú v standby móde na udelenie oprávnenia merať.


Hodnoty reakcie a ďalšie parametre sa nastavujú pomocou sprievodcu uvádzania do prevádzky alebo pomocou rôznych nastavení v menu pomocou tlačítiek zariadenia a zobrazujú sa na grafickom LCD s vysokým rozlíšením. Zvolené nastavenia sú uložené v trvalej pamäti zabezpečené proti zlyhaniu. V menu je možné zvoliť rôzne jazyky pre nastavenia a správy uvedené na displeji.


Prístroj využíva hodiny s reálnym časom pre ukladanie chybových správ a udalostí do pamäte histórie s časom a dátumom. Nastavenie môže byť chránené pred neoprávnenými úpravami heslom. Ak chcete zaistiť správnu funkciu monitorovania pripojenia, zariadenie vyžaduje nastavenie typu siete 3AC, AC alebo DC a požadované použitie vhodných svoriek L1/+, L2, L3/-.

Meracia metóda

Iso685 séria využíva patentovanú AMP Plus metódu merania. Táto metóda merania umožňuje prehľadné monitorovanie moderných napájacích sietí, a to aj v prípade rozsiahlych, priamo pripojených jednosmerných zložiek a vysokej rozptylovej kapacity siete.

Normy

ISOMETER® iso685-D odpovedá požiadavkom:

  • ČSN EN 61557-8
  • STN EN 61557-8
  • DIN EN 61557-8
  • EN 61557-8
  • IEC 61557-8
  • DIN EN 45545-2:2016

Technické parametre

Parametry

Aplikácieobnovitelné zdroje
průmysl
železnice
Rozsah pracovných teplôt-25 °C … 55 °C

-40 °C … 70 °C
Riadiace obvodyano Ano
Pomocné obvodyano Ano
Hlavné obvodyano Ano
Monitorovaná sieť 3(N)ACano Ano
Monitorovaná sieť ACano Ano
Monitorovaná sieť AC/DCano Ano
Monitorovaná sieť DCano Ano
Menovité napätie Un AC0 V … 690 V
Menovité napätie Un DC0 V … 1 kV
Menovité napätie Un 3(N)AC0 V … 690 V
Tolerancia napätia Un+15%
Rozptylová kapacita siete Ce µF0 F … 1 mF
Hodnota reakcie Ran kΩ1 kΩ … 10 MΩ
Prepojené sieteIba verzia B
Generátor pulzov pre vyhľadávanie poruchy izoláciebe Ne
Montáž na DIN lištuano Ano
Montáž pomocou skrutiekano Ano
Montáž do panelu/na stenuÁNO
Webový serverano Ano
Modbus TCPano Ano
Modbus RTUano Ano
BCOMano Ano
BSano Ano
BMSbe Ne
isoDataano Ano
CANbe Ne
Väzobný člen AGH150W-4ano Ano
Väzobný člen AGH204S-4ano Ano
Väzobný člen AGH520Sano Ano
Väzobný člen AGH675S-7be Ne
Väzobný člen AGH676S-4ano Ano


Izolácia
Menovité izolačné napätie (IEC 60664-1) AC 1000 V
Menovité pulzné skúšobné napätie (IEC 60664-1) 8 kV
Kategória prepätia III
Stupeň znečistenia (Un < 690 V) 3
Stupeň znečistenia (Un > 690 < 1000 V) 2
Ochranné oddelenie (zosilnenou izoláciou) medzi (A1, A2) - (11, 12, 14) - (21, 22, 24) - [(L1/+, L2, L3/-), (E, KE), (X1, X2)]
Test dielektrika podľa (IEC 61010-1) 2,2 kV
Parametry napájania pomocou svoriek A1/+, A2/-
Menovité napájacie napätie US AC/DC 16,8…276 V
Menovitý kmitočet fS DC, 50...400 Hz
Vlastná spotreba, typická pre 50 Hz (400 Hz) 12 W/21 VA
(12 W/45 VA)
Parametre monitorovanej siete
Menovité napätie siete Un AC 0...793 V,
DC 0...1150 V
Menovitý kmitočet fn DC, 0,1...460 Hz
Hodnoty reakcie
Hodnota reakcie Ran1 (Alarm 1) 1 kΩ...10 MΩ (40 kΩ)*
Hodnota reakcie Ran2 (Alarm 2) 1 kΩ...10 MΩ (10 kΩ)*
Neistota (podľa IEC 61557-8) v závislosti na profile, ±15 %, min. ±1kΩ
Hysterézia (1...10 kΩ) / (10 kΩ...10 MΩ) 25 %, min. 1 kΩ
Časové odozvy
Doba odozvy tan pri RF=0,5×Ran (Ran = 10 kΩ) a Ce=1 µF podľa IEC 61557-8 v závislosti na profile, typicky 4 s
Oneskorenie pri spustení TSTARTUP 0...120 s (0 s)*
Merací obvod
Merací princíp AMPPLUS
Meracie napätie Um v závislosti na profile, ± 10 V, ± 50 V
Merací prúd Im ≤ 403 µA
Vnútorný DC odpor Ri ≥ 180 kΩ
Vnútorná AC impedancia Zi ≥ 180 kΩ
Prípustné externé jednosmerné napätie Ufg ≤ DC 1200 V
Prípustná hodnota rozptylovej kapacity Ce v závislosti na profile, 0…1000 μF
Meracie rozsahy
Merací rozsah fn 0,1…460 Hz
Neistota merania fn ± 1 % ± 0,1 Hz
Napäťový rozsah pre meranie fn AC 25...690 V
Merací rozsah Un bez väzobného členu

AC 25...690 V,
DC 25...1000 V

Napäťový rozsah merania Un

AC/DC > 10 V

Neistota merania Un ±5 % ±5 V
Rozsah meranej hodnoty rozptylovej kapacity siete Ce 0…1000 μF
Neistota merania Ce ± 10 % ± 10 μF
Rozsah frekvencie pre meranie Ce DC, 30...460 Hz
Minimálna hodnota izolácie pre meranie Ce v závislosti na väzobnom člene, typicky > 10 kΩ
Displej
Zobrazenie Grafický displej 127 x 127 bodov, 40 x 40 mm
Rozsah zobrazenia nameranej hodnoty 0,1 kΩ….20 MΩ
LED
ON (prevádzka LED) zelená
SERVICE žltá
ALARM 1 žltá
ALARM 2 žltá
Digitálne vstupy
Počet 3
Pracovný režim, nastaviteľný aktívna nízka úroveň, aktívna vysoká úroveň
Funkcia žiadna, test, reset, štart merania, deaktivácia zariadenia
Napätie nízka úroneň DC -3…5 V, vysoká úroveň DC 11…32 V
Digitálne výstupy
Počet 2
Pracovný režim, nastaviteľný aktívny, pasívny
Funkcia žiadna, Alarm 1, Alarm 2, chyba pripojenia, Alarm DC-, Alarm DC+, alarm DC napäťového posunu, symetrická porucha, porucha zariadenia, všeobecný alarm, meranie dokončené, prístroj neaktívny
Napätie pasívne DC 0…32 V, aktívne DC 0/19,2…32 V
Max. súčet všetkých výstupných prúdov max. 200 mA pri napájaní cez A1+/A2-
Max. výstupný prúd jednoho výstupu max. 1 A pri napájaní cez svorkovnicu X1
Analógový výstup
Počet 1
Pracovný režim lineárny, stred stupnice 28 kΩ/120 kΩ
Funkcia hodnota izolácie, DC posun
Prúd, napätie 0…20 mA (< 600 Ω), 4…20 mA (< 600 Ω),
0…400 μA (< 4 kΩ), 0…10 V (>1 kΩ), 2…10 V (>1 kΩ)
Neistota ± 20%
Rozhranie:
Rozhranie / protokol webový server, Modbus TCP
Prenosová rýchlosť 10/100 Mbit/s, autodetekcia
Max. dĺžka kábla ≤ 100 m
Pripojenie RJ45
IP adresa DHCP/manuálna* 192.168.0.5*
Maska siete 255.255.255.0*
BCOM adresa system-1-0
Funkcia servisné rozhranie
ISOnet:
Počet ISOnet zariadení ≤ 20
Zbernica BMS:
Rozhranie / protokol RS-485/BMS
Prenosová rýchlosť 9,6 kBaud/s
Max. dĺžka kábla ≤ 1200 m
Odporúčaný kábel (krútený pár, jedna strana tienenia pripojená k PE) min. J-Y(St)Y 2x0,8
Pripojenie svorky X1.A, X1.B
Zakončovací odpor 120 Ω, interný DIP prepínač
Adresa zariadenia na BMS 1…90 (3)*
Spínacie prvky
Spínacie prvky 2 prepínacie kontakty
Pracovný režim N/C režim*, N/O režim
Kontakt 11-12-14 žiadna, Alarm 1, Alarm 2, chyba pripojenia, Alarm DC-, Alarm DC+, symetrická porucha, alarm DC napäťového posunu, porucha zariadenia, všeobecný alarm, meranie dokončené, prístroj neaktívny
Kontakt 21-22-24 žiadna, Alarm 1, Alarm 2, chyba pripojenia, Alarm DC-, Alarm DC+, symetrická porucha, alarm DC napäťového posunu, porucha zariadenia, všeobecný alarm, meranie dokončené, prístroj neaktívny
Doba elektrickej životnosti, počet cyklov 10 000
Menovité izolačné napätie ≤ 2000 m. n.m. 250 V
Menovité izolačné napätie ≤ 3000 m. n.m. 160 V
Minimálna záťaž kontaktu 1 mA pri AC/DC ≥ 10 V
Spínacie parametre podľa IEC 60947-5-1
Kategória použitia AC-13 AC-14 DC-12 DC-12 DC-12
Menovité spínacie napätie 230 V 230 V 24 V 110 V 220 V
Menovitý spínací prúd 5 A 3 A 1 A 0.2 A 0.1 A
Mechanické vlastnosti, klimatické podmienky, EMC
EMC IEC 61326-2-4; EN 50121-3-2; EN 50121-4**
Teplota okolia:
- pri prevádzke -25…+55 °C
- pri transporte -40…+85 °C
- pri skladovaní -25…+70 °C
Klima trieda podľa IEC 60721 (všetko s výnimkou kondenzácie a inovate):
Statické použitie (IEC 60721-3-3) 3K5
Preprava (IEC 60721-3-2) 2K3
Dlhodobé skladovanie (IEC 60721-3-1) 1K4
Klasifikácia mechanickej odolnosti podľa IEC 60721:
Statické použitie (IEC 60721-3-3) 3M4
Preprava (IEC 60721-3-2) 2M2
Skladovanie (IEC 60721-3-1) 1M3
Oblast použitia ≤ 3000 m. n.m.
Pripojenie
Typ pripojenia zásuvné skrutkové (B9) alebo pružinové (B7) svorkovnice
Skrutkové svorky:
Uťahovací moment 0,5…0,6 Nm
Veľkosť vodiča AWG 24…12
Dĺžka odizolovania vodiča 7 mm
- jednoduchý vodič/splietané lanko 0,2…2,5 mm²
- splietané lanko s dutinkou s izoláciou, bez izolácie 0,25…2,5 mm²
- viacžilový vodič, jednoduchý vodič 0,2…1 mm²
- viacžilový vodič, splietaný 0,2…1,5 mm²
- viacžilový vodič, splietaný s dutinkou bez izolácie 0,25…1 mm²
- viacžilový vodič, splietaný, s TWIN dutinkou s izoláciou 0,5…1,5 mm²
Pružinové svorky:
Menovitý prúd ≤ 10 A
Veľkosť vodiča AWG 24…12
Dĺžka odizolovania vodiča 10 mm
- jednoduchý vodič/splietané lanko 0,2…2,5 mm²
- splietané lanko s dutinkou bez izolácie 0,25…2,5 mm²
- viacžilový vodič, splietaný, s dutinkou s izoláciou 0,5…1,5 mm²
Pružinové svorky X1:
Menovitý prúd ≤ 8 A
Veľkosť vodiča AWG 24…16
Dĺžka odizolovania vodiča 10 mm
- jednoduchý vodič/splietané lanko 0,2…1,5 mm²
- splietané lanko s dutinkou bez izolácie 0,25…1,5 mm²
- splietané lanko s dutinkou s  s izoláciou 0,25…0,75 mm²
Všeobecné dáta
Pracovný režim trvalá prevádzka
Montáž podľa orientácie displeja, chladiace otvory musia byť ventilované vertikálne
Stupeň krytia, vnútorné súčasti IP40
Stupeň krytia, svorky IP20
Rýchla montáž na DIN lištu podľa IEC 60715
Uchytenie pomocou skrutiek 3 × M4 s montážnou príchytkou
Materiál puzdra polykarbonát
Klasifikácia horľavosti V-0
Rozmery (š × v × h) 108 × 93 × 110 mm
Hmotnosť ≤ 390 g
Ovládací panel FP200
Zobrazenie Grafický displej 127 x 127 bodov, 40 x 40 mm
Napájacie napätie US cez iso685-S
Vlastná spotreba typicky 3 W
Dĺžka káblu rozhrania ≤ 5 m
Prepojovací kábel min. CAT5e
Stupeň krytia vnútorných komponentov IP40
Stupeň krytia svoriek IP20
Stupeň krytia s priehľadným predným krytom IP65
Rozmery výrezu v panele (š × v) 136 × 66 mm
Dovolená tolerancia výrezu v panele +0,5/-0
Rozmery (š × v × h) 144 × 72 × 35,6 mm
Varianta "W"
Klimatická trieda podľa IEC 60721:
Teplota okolia pri prevádzke -40...+70 °C
Statické použitie (IEC 60721-3-3) 3K5 (s výnimkou kondenzácie a inovate)
Klasifikácia mechanickej odolnosti podľa IEC 60721:
Statické použitie (IEC 60721-3-3) 3M7

()* Továrenské nastavenie

** Indikácia limitovaná teplotou okolia -25...+55 °C okrem verzie "W"

*** Absolútne hodnoty

Rozmery iso685
Rozmery iso685 - Panel FP200

Súbory na stiahnutie

Filtrace
Typ dokumentu
Hľadať v názve

Mohlo by vás zaujímať

Podujatia

65. Konferencia elektro 2024 Šternberk
16.04.2024
Vo foyer bude výstava výrobcov a predajcov meracích zariadení, medzi ktorými nájdete aj našu spoločnosť, na stretnutie s vami sa těší kolegovia Jan Kančo, Filip Dašek a Jakub Gala.
65. Konferencia elektro 2024 Ostrava
17.04.2024
Vo foyer bude výstava výrobcov a predajcov meracích zariadení, medzi ktorými nájdete aj našu spoločnosť, na stretnutie s vami sa těší kolegovia Jan Kančo, Filip Dašek a Jakub Gala.

Akčné produkty

Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 30.8.2024
01.03.2024 - 30.08.2024
* Analyzátory kvality siete C.A 8345,  C.A 8336, C.A 8331 a a záznamníky kvality siete PEL 103 a PEL104 a PEL 104 - za výhodnú cenu a s bohatým príslušenstvom zdarma* Testery izolácie 5000 V C.A 6505 a...
Kúpte si Fluke ... Získate druhý ZADARMO
01.03.2024 - 31.08.2024
Viac bezpečia, viac výhod, viac Fluke. Na kvalitnom vybavení nešetrite. Je čas investovať do prístrojov, ktoré odolajú aj najnáročnejším pracovným podmienkam. Meracie prístroje Fluke sú zostrojené s odolnosťou...

Novinky

Testery elektrických častí strojných zariadení C.A 6161 a C.A 6163
13.03.2024
Tester elektrických častí strojových zariadení, rozvádzačov, náradia, spotrebičov podľa noriem EN 60204-1, EN 61439-1, EN 60335-1, EN 62368-1, EN 60598-1, EN 60974-4, EN 50699, EN 50678
Štvorkanálové monitory reziduálnych prúdov Bender RCMS410
11.09.2023 - 29.03.2024
Spoločnosť Bender predstavuje štvorkanálový monitor reziduálnych prúdov revolučnej konštrukcie RCMS410: šírka prístroja je iba 18 mm a chýbajúci displej nahrádza vstavaná NFC komunikácia. Monitor RCMS410...

Odborné články

Přehled termokamer
01.12.2023
Připravili jsme pro Vás přehlednou tabulku parametrů vybraných termokamer Hikmicro a Fluke.
Zjednodušenie a zrýchlenie projektov automatizácie pomocou platformy STEGO CONNECT
01.12.2023
Inovatívny systém, ktorý uľahčuje digitalizáciu priemyselných procesov a poskytuje jednoduchý prístup k údajom a automatizáciu pre vaše aplikácie. Znie to skvele, nemyslíte? Realita systému STEGO Connect...
