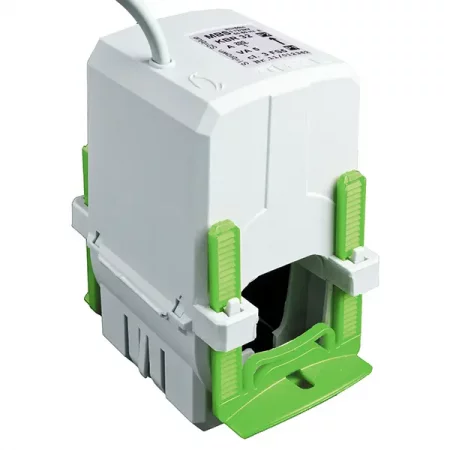

KBR 44 - Merací transformátor prúdu s rozoberateľným jadrom, na izolovaný kábel s výstupom 333mV

Primárny men. prúd: 250...1000 A

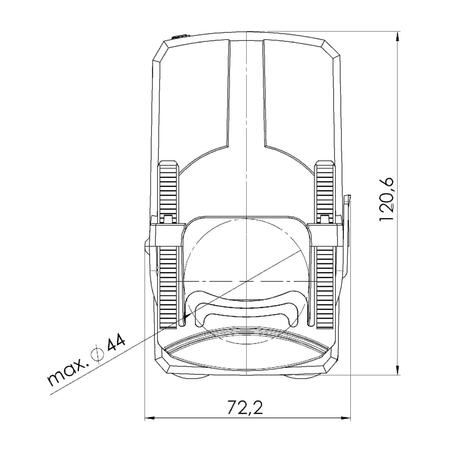

Primárny vodič Ø: max. 44 mm
Šírka: 72,2 mm
Výška: 120,6 mm
Hĺbka: 98,10 mm

Cena od 103,62 EUR
od 127,45 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (16)
ChatDopyt na produkt
PorovnáníPorovnať
h! OZ Logo
Jiří Formánek
Jiří Formánek
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.

Varianty k produktu KBR 44 - Merací transformátor prúdu s rozoberateľným jadrom, na izolovaný kábel s výstupom 333mV (16)

KBR 44; 1000A/4...20mA; tř.1; R < = 0,3kOhm Merací transformátor prúdu s deleným jadrom, na kábel
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 44; 1000A/4...20mA; tř.1; R < = 0,3kOhm
Průměr prim. vodiče: 44 mm
Převod transformátoru: 1000A/4...20mA
Třída přesnosti: 1
Výstupní zátěž: R < = 0,3kOhm
OBJ: 44-2036
EAN: 4061701139334
Záruka: 24 m.
Skladom v GHV
skladom 6 ks
180,54 EUR/ks
222,06 EUR s DPH
Porovnání
+-
Košík
KBR 44; 1000A/0...333mV; tř.1; R > = 1kOhm Merací transformátor prúdu s deleným jadrom, na kábel
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 44; 1000A/0...333mV; tř.1; R > = 1kOhm
Průměr prim. vodiče: 44 mm
Převod transformátoru: 1000A/0...333mV
Třída přesnosti: 1
Výstupní zátěž: R > = 1kOhm
OBJ: 44-1036
EAN: 4061701139242
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
103,62 EUR/ks
127,45 EUR s DPH
Porovnání
+-
Košík
KBR 44; 250A/0...333mV; tř.1; R > = 1kOhm Merací transformátor prúdu s deleným jadrom, na kábel
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 44; 250A/0...333mV; tř.1; R > = 1kOhm
Průměr prim. vodiče: 44 mm
Převod transformátoru: 250A/0...333mV
Třída přesnosti: 1
Výstupní zátěž: R > = 1kOhm
OBJ: 44-1001
EAN: 4061701139174
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
103,62 EUR/ks
127,45 EUR s DPH
Porovnání
+-
Košík
KBR 44; 250A/4...20mA; tř.1; R < = 0,3kOhm Merací transformátor prúdu s deleným jadrom, na kábel
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 44; 250A/4...20mA; tř.1; R < = 0,3kOhm
Průměr prim. vodiče: 44 mm
Převod transformátoru: 250A/4...20mA
Třída přesnosti: 1
Výstupní zátěž: R < = 0,3kOhm
OBJ: 44-2001
EAN: 4061701139259
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
180,54 EUR/ks
222,06 EUR s DPH
Porovnání
+-
Košík
KBR 44; 300A/0...333mV; tř.1; R > = 1kOhm Merací transformátor prúdu s deleným jadrom, na kábel
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 44; 300A/0...333mV; tř.1; R > = 1kOhm
Průměr prim. vodiče: 44 mm
Převod transformátoru: 300A/0...333mV
Třída přesnosti: 1
Výstupní zátěž: R > = 1kOhm
OBJ: 44-1006
EAN: 4061701139181
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
103,62 EUR/ks
127,45 EUR s DPH
Porovnání
+-
Košík
KBR 44; 300A/4...20mA; tř.1; R < = 0,3kOhm Merací transformátor prúdu s deleným jadrom, na kábel
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 44; 300A/4...20mA; tř.1; R < = 0,3kOhm
Průměr prim. vodiče: 44 mm
Převod transformátoru: 300A/4...20mA
Třída přesnosti: 1
Výstupní zátěž: R < = 0,3kOhm
OBJ: 44-2006
EAN: 4061701139266
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
180,54 EUR/ks
222,06 EUR s DPH
Porovnání
+-
Košík
KBR 44; 400A/0...333mV; tř.1; R > = 1kOhm Merací transformátor prúdu s deleným jadrom, na kábel
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 44; 400A/0...333mV; tř.1; R > = 1kOhm
Průměr prim. vodiče: 44 mm
Převod transformátoru: 400A/0...333mV
Třída přesnosti: 1
Výstupní zátěž: R > = 1kOhm
OBJ: 44-1011
EAN: 4061701139198
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
103,62 EUR/ks
127,45 EUR s DPH
Porovnání
+-
Košík
KBR 44; 400A/4...20mA; tř.1; R < = 0,3kOhm Merací transformátor prúdu s deleným jadrom, na kábel
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 44; 400A/4...20mA; tř.1; R < = 0,3kOhm
Průměr prim. vodiče: 44 mm
Převod transformátoru: 400A/4...20mA
Třída přesnosti: 1
Výstupní zátěž: R < = 0,3kOhm
OBJ: 44-2011
EAN: 4061701139273
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
180,54 EUR/ks
222,06 EUR s DPH
Porovnání
+-
Košík
KBR 44; 500A/0...333mV; tř.1; R > = 1kOhm Merací transformátor prúdu s deleným jadrom, na kábel
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 44; 500A/0...333mV; tř.1; R > = 1kOhm
Průměr prim. vodiče: 44 mm
Převod transformátoru: 500A/0...333mV
Třída přesnosti: 1
OBJ: 44-1016
EAN: 4061701139204
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
103,62 EUR/ks
127,45 EUR s DPH
Porovnání
+-
Košík
KBR 44; 500A/4...20mA; tř.1; R < = 0,3kOhm Merací transformátor prúdu s deleným jadrom, na kábel
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 44; 500A/4...20mA; tř.1; R < = 0,3kOhm
Průměr prim. vodiče: 44 mm
Převod transformátoru: 500/4...20mA
Třída přesnosti: 1
Výstupní zátěž: R < = 0,3kOhm
OBJ: 44-2016
EAN: 4061701139297
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
180,54 EUR/ks
222,06 EUR s DPH
Porovnání
+-
Košík
KBR 44; 600A/0...333mV; tř.1; R > = 1kOhm Merací transformátor prúdu s deleným jadrom, na kábel
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 44; 600A/0...333mV; tř.1; R > = 1kOhm
Průměr prim. vodiče: 44 mm
Převod transformátoru: 600A/0...333mV
Třída přesnosti: 1
Výstupní zátěž: R > = 1kOhm
OBJ: 44-1021
EAN: 4061701139211
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
103,62 EUR/ks
127,45 EUR s DPH
Porovnání
+-
Košík
KBR 44; 600A/4...20mA; tř.1; R < = 0,3kOhm Merací transformátor prúdu s deleným jadrom, na kábel
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 44; 600A/4...20mA; tř.1; R < = 0,3kOhm
Průměr prim. vodiče: 44 mm
Převod transformátoru: 600A/4...20mA
Třída přesnosti: 1
Výstupní zátěž: R < = 0,3kOhm
OBJ: 44-2021
EAN: 4061701139303
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
180,54 EUR/ks
222,06 EUR s DPH
Porovnání
+-
Košík
KBR 44; 750A/0...333mV; tř.1; R > = 1kOhm Merací transformátor prúdu s deleným jadrom, na kábel
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 44; 750A/0...333mV; tř.1; R > = 1kOhm
Průměr prim. vodiče: 44 mm
Převod transformátoru: 750A/0...333mV
Třída přesnosti: 1
Výstupní zátěž: R > = 1kOhm
OBJ: 44-1026
EAN: 4061701139228
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
103,62 EUR/ks
127,45 EUR s DPH
Porovnání
+-
Košík
KBR 44; 750A/4...20mA; tř.1; R < = 0,3kOhm Merací transformátor prúdu s deleným jadrom, na kábel
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 44; 750A/4...20mA; tř.1; R < = 0,3kOhm
Průměr prim. vodiče: 44 mm
Převod transformátoru: 750A/4...20mA
Třída přesnosti: 1
Výstupní zátěž: R < = 0,3kOhm
OBJ: 44-2026
EAN: 4061701139310
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
180,54 EUR/ks
222,06 EUR s DPH
Porovnání
+-
Košík
KBR 44; 800A/0...333mV; tř.1; R > = 1kOhm Merací transformátor prúdu s deleným jadrom, na kábel
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 44; 800A/0...333mV; tř.1; R > = 1kOhm
Průměr prim. vodiče: 44 mm
Převod transformátoru: 800A/0...333mV
Třída přesnosti: 1
Výstupní zátěž: R > = 1kOhm
OBJ: 44-1031
EAN: 4061701139235
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
103,62 EUR/ks
127,45 EUR s DPH
Porovnání
+-
Košík
KBR 44; 800A/4...20mA; tř.1; R < = 0,3kOhm Merací transformátor prúdu s deleným jadrom, na kábel
Merací transformátor prúdu s deleným jadrom, na kábel
KBR 44; 800A/4...20mA; tř.1; R < = 0,3kOhm
Průměr prim. vodiče: 44 mm
Převod transformátoru: 800A/4...20mA
Třída přesnosti: 1
Výstupní zátěž: R < = 0,3kOhm
OBJ: 44-2031
EAN: 4061701139327
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
180,54 EUR/ks
222,06 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Násuvný merací transformátor s rozoberateľným jadrom pre primárne menovité prúdy od 250 do 1100 A, sekundárne napätie 333 mV.
K dispozícii v triede presnosti 1.

Transformátor KBR 44 nájde hlavné využitie pri dodatočnej montáži na kábel, keď nie je potrebné prerušenie primárneho vodiča. Uchytenie transformátora pomocou fixačnej spony zjednodušuje montáž a umožňuje upevnenie iba jednou rukou. Vďaka malým, kompaktným rozmerom sú vhodné aj do ťažko prístupných miest alebo obmedzených priestorov.

Merací transformátor prúdu KBR 44 je možné dodať s napäťovým výstupom 0...333 mV a možno ho tak využiť ako prúdový senzor alebo s výstupom 4...20 mA DC.

Meracie transformátory prúdu KBR 32 majú sekundárny výstup 0,333 mV.

Transformátory KBR sú vyrobené v súlade s normami DIN EN 60044/1 a VDE 0414 časť 1.

Ďalšie výstupné signály, ako napr. 22,5 mV, 150 mV, 225 mV, na vyžiadanie pri objednaní určitého množstva.

Trieda presnosti 0,5, 0,5S, 0,2, 0,2S na vyžiadanie pri objednaní určitého množstva.

Všeobecné vlastnosti

  • Men. trvalý tepelný prúd Icth: 1,2 × IN
  • Men. krátkodobý tepelný prúd Ith: 60 × IN, 1 s
  • Nadprúdové číslo: FS5
  • Men. dynamický prúd Idyn: 2,5 × Ith
  • Max. prevádzkové napätie Um: 0,72 kV
  • Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
  • Menovitá frekvencia: 50 Hz
  • Odpor záťaže výstupu 0...333 mV: min. 1 kΩ
  • Odpor záťaže výstupu 0...20 mA: max. 300 Ω
  • Trieda izolácie: E
  • Stupeň krytia: IP 20
  • Rozsah pracovných teplôt: -5 °C až +50 °C
  • Rozsah skladovacích teplôt: -25 °C až +70 °C

Technické parametre

Parametry

Výstup0...333 mV
Trieda presnosti1
Primárny vodič Ø (max)44 mm

Parametre variant k KBR 44 - Merací transformátor prúdu s rozoberateľným jadrom, na izolovaný kábel s výstupom 333mV

Primárny menovitý prúdVýstupTrieda presnosti: 1
Výstup: 4...20 mAVýstup: 0...333 mV
250 A4...20 mA44-2001
44-1001
0...333 mV
300 A4...20 mA44-2006
44-1006
0...333 mV
400 A4...20 mA44-2011
44-1011
0...333 mV
500 A4...20 mA44-2016
44-1016
0...333 mV
600 A4...20 mA44-2021
44-1021
0...333 mV
750 A4...20 mA44-2026
44-1026
0...333 mV
800 A4...20 mA44-2031
44-1031
0...333 mV
1 kA4...20 mA44-2036
44-1036
0...333 mV
