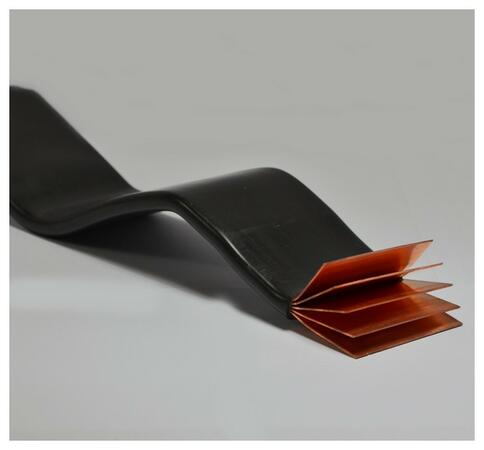

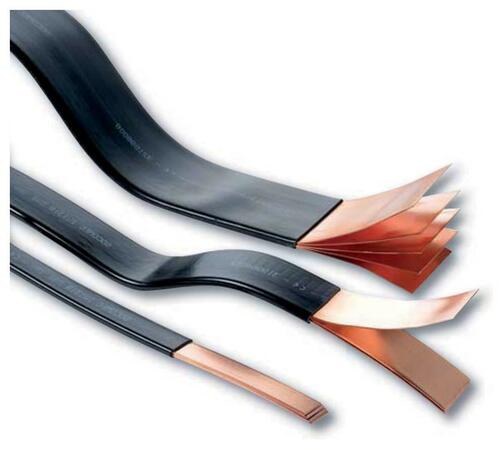

Medené lamelové prípojnice s izoláciou

Pružné medené lamelové pripojnice s izoláciou

Pružné lamelové prípojnice s čiernou izoláciou, pre prevádzkové napätie do 1000V AC / 1500V DC. Rozsah ponúkaných prierezov od 14,4 do 1200 mm².

Dostupnosť: Skladom v GHV

Zvoľte variantu (67)

Dopyt na produkt

Porovnať

Ing. Jan Jaroš

+420 775 784 886

Technicko-obchodný špecialista multifunkčných meracích prístrojov, vypínačov a automatických prepínačov SOCOMEC a splietaných medenných vodičou COREX.

Varianty k produktu Medené lamelové prípojnice s izoláciou (67)

Lamelová zbernica

Lamelová přípojnice 20x1x 3 SOCOMEC

Počet lamel: 3; Rozměr lamely: 20x1mm; Délka: 2m
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm

OBJ: 45182003

Záruka: 24 m.

Skladom v GHV

skladom 1 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Lamelová zbernica

Lamelová přípojnice 100x1x 8 SOCOMEC

Rozměr lamely: 100 x 1 mm; Délka sběrnice: 2 m; Počet lamel: 8
Černá vinylová izolace; Trvalá teplotní odolnost 105°C; Tloušťka izolace: 1,5 až 2mm

OBJ: 45189008

Záruka: 24 m.

Skladom v GHV

skladom 1 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Lamelová zbernica

Lamelová přípojnice 9x0,8x2 SOCOMEC

Počet lamel: 2; Rozměr lamely: 9x0,8mm; Délka: 2m
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm

OBJ: 45180902

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

Lamelová zbernica

Lamelová přípojnice 9x0,8x3 SOCOMEC

Počet lamel: 3; Rozměr lamely: 9x0,8mm; Délka: 2m
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm

OBJ: 45180903

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

Lamelová zbernica

Lamelová přípojnice 9x0,8x5 SOCOMEC

Počet lamel: 5; Rozměr lamely: 9x0,8mm; Délka: 2m
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm

OBJ: 45180905

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

Lamelová zbernica

Lamelová přípojnice 9x0,8x6 SOCOMEC

Počet lamel: 6; Rozměr lamely: 9x0,8mm; Délka: 2m
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm

OBJ: 45180906

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

Lamelová zbernica

Lamelová přípojnice 13x0,5x 3 SOCOMEC

Počet lamel: 3; Rozměr lamely: 13x0,5mm; Délka: 2m
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm

OBJ: 45181303

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

Lamelová zbernica

Lamelová přípojnice 13x0,5x 4 SOCOMEC

Počet lamel: 4; Rozměr lamely: 13x0,5mm; Délka: 2m
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm

OBJ: 45181304

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

Lamelová zbernica

Lamelová přípojnice 13x0,5x 5 SOCOMEC

Počet lamel: 5; Rozměr lamely: 13x0,5mm; Délka: 2m
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm

OBJ: 45181305

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

Lamelová zbernica

Lamelová přípojnice 13x0,5x 6 SOCOMEC

Počet lamel: 6; Rozměr lamely: 13x0,5mm; Délka: 2m
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm

OBJ: 45181306

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

Lamelová zbernica

Lamelová přípojnice 15,5x0,8x 2 SOCOMEC

Počet lamel: 2; Rozměr lamely: 15,5x0,8mm; Délka: 2m
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm

OBJ: 45181502

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

Lamelová zbernica

Lamelová přípojnice 15,5x0,8x 3 SOCOMEC

Počet lamel: 3; Rozměr lamely: 15,5x0,8mm; Délka: 2m
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm

OBJ: 45181503

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

Lamelová zbernica

Lamelová přípojnice 15,5x0,8x 4 SOCOMEC

Počet lamel: 4; Rozměr lamely: 15,5x0,8mm; Délka: 2m
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm

OBJ: 45181504

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

Lamelová zbernica

Lamelová přípojnice 15,5x0,8x 6 SOCOMEC

Počet lamel: 6; Rozměr lamely: 15,5x0,8mm; Délka: 2m
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm

OBJ: 45181506

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

NAHORU

53 dalších

Popis produktu

Vinylová izolácia vysokej kvality
Farba izolácie: čierna
Vysoká mechanická odolnosť a tvarová stálosť
Obdlžníkový prierez s vyztuženými hranami
Pružné, ľahko tvarovateľné
Prevádzková teplota: -40 až +105 °C
Prevádzkové napätie: 1000V AC / 1500V DC
Žíhané medené lamely Cu-ETP
Dĺžka lamelových zberníc: 2 m
Prierez všetkých lamiel v zbernici: 14,4...1200 mm²

Rozšírené informácie

Vlastnosti lamiel

Hrúbka	0,8 a 1,0 mm
Vodivosť	100 IACS
Medzné zaťaženie	≥ 200 N/mm²
Modul pružnosti	≥ 35 %
Menovitý odpor	0,01724 Ω x mm²/mm

Vlastnosti izolácie

Materiál izolácie	PVC
Hrúbka izolácie	cca. 2 mm
Samozhášitelnosť	podľa NFC32200 a UL 94 VO.
Prevádzková teplota	-40°C až +105°C
Tvrdosť (dle Shorea)	89 +/- 2 Shore A
Modul 100% predĺženia	16 MPa
Odolnosť proti pretaženiu	< 15 % min.
Mez pevnosti	20 MPa
Kyslíkový index	29,5%
Odolnosť proti poškrábaniu a roztrhnutiu	ANO

Obecné vlastnosti lamelové prípojnice

Odpovedá: VDE 207 Y16; BS 6746; NF A 51-050; VDE 207 YM4; DIN 40050

Prehľad lamelových prípojíc

Rozmery zbenice⁽¹⁾ [mm]	Prierez [mm²]	Prúdová zaťažiteľnosť⁽²⁾ [A]
Rozmery zbenice⁽¹⁾ [mm]	Prierez [mm²]	Δt 40 °C ⁽³⁾	Δt 50 °C ⁽⁴⁾	Δt 60 °C ⁽⁵⁾
9×0,8×2	14,4	113	129	143
9×0,8×*3	21,6	140	160	178
9×0,8×4	28,8	165	188	209
9×0,8×5	36,0	187	214	238
9×0,8×6	43,2	208	238	264
13×0,5×3	19,5	142	162	180
13×0,5×4	26	165	189	210
13×0,5×5	32,5	186	213	237
13×0,5×6	39	206	235	261
15,5×0,8×2	24,8	167	191	212
15,5×0,8×3	37,2	207	237	263
15,5×0,8×4	49,6	242	277	308
15,5×0,8×6	74,4	304	347	386
15,5×0,8×8	99,2	358	409	455
15,5×0,8×10	124	408	466	519
20×1×2	40	228	261	290
20×1×3	60	283	324	360
20×1×4	80	331	378	421
20×1×5	100	374	428	476
20×1×6	120	415	474	527
20×1×8	160	488	558	621
20×1×10	200	556	635	705
24×1×2	48	263	301	335
24×1×3	72	326	373	414
24×1×4	96	380	435	483
24×1×5	120	429	491	546
24×1×6	144	475	542	603
24×1×8	192	557	636	708
24×1×10	240	632	722	803
32×1×2	64	331	379	421
32×1×3	96	409	468	520
32×1×4	128	476	544	605
32×1×5	160	536	612	681
32×1×6	192	591	675	751
32×1×8	256	689	787	876
32×1×10	320	777	887	987*
40×1×2	80	398	455	560
40×1×3	120	490	560	623
40×1×4	160	569	650	723
40×1×5	200	639	730	812
40×1×6	240	703	803	893
40×1×8	320	815	932	1036
40×1×10	400	915	1045	1163
50×1×3	150	589	673	749
50×1×4	200	682	780	867
50×1×5	250	764	873	971
50×1×6	300	838	957	1062
50×1×8	400	967	1105	1229
50×1×10	500	1080	1234	1373
63×1×3	189	715	816	908
63×1×4	252	825	943	1048
63×1×5	315	921	1052	1171
63×1×6	378	1041	1187	1324
63×1×8	504	1157	1321	1470
63×1×10	630	1286	1469	1634
80×1×3	240	874	998	1110
80×1×4	320	1006	1149	1278
80×1×5	400	1119	1279	1422
80×1×6	480	1220	1393	1550
80×1×8	640	1393	1592	1771
80×1×10	800	1543	1763	1961
100×1×4	400	1211	1383	1538
100×1×5	500	1343	1534	1707
100×1×6	600	1460	1668	1855
100×1×8	800	1660	1897	2110
100×1×10	1000	1833	2094	2329
100×1×12	1200	1993	2277	2531

Rozmery: šírka lamiel x hrúbka lamiel a počet lamiel v zbernici (hrúbka izolácie cca. 2mm)
Informatívne hodnoty prúdovej zaťažiteľnosti lamelových zberníc pri teplote okolia 40 °C.
Informatívne hodnoty prúdovej zaťažiteľnosti lamelových zberníc v prípade, že se teplota zbernice zvýši o 40 °C nad teplotu okolia.
Informatívne hodnoty prúdovej zaťažiteľnosti lamelových zberníc v prípade, že se teplota zbernice zvýši o 50 °C nad teplotu okolia.
Informatívne hodnoty prúdovej zaťažiteľnosti lamelových zberníc v prípade, že se teplota zbernice zvýši o 60 °C nad teplotu okolia.

Pri použití ventilačného systému je možné zvýšiť prúdové zaťaženie cca. o 20-25 %.

Poznámka: max. teplota zbernice 105°C
