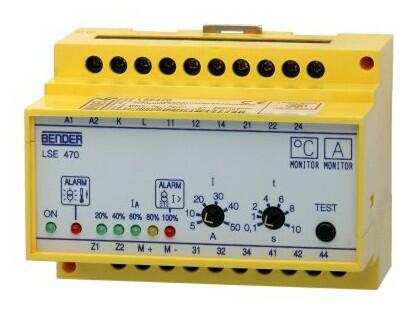

LSE470 - Monitor záťaže a teploty transformátora

Tento produkt už nie je v našej ponuke!
Ako náhradu môžete použiť produkty z kategórie: Ostatné prvky systému MEDICS.

Monitor záťaže a teploty vinutia určený na meranie zaťaženia oddeľovacích transformátorov

Monitor záťaže a teploty vinutia určený na meranie zaťaženia oddeľovacích transformátorov.
Dostupnosť: Predaj ukončený
ChatDopyt na produkt
PorovnáníPorovnať
Vladimír Frič
Vladimír Frič
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER MEDICS.

Popis produktu

Tento produkt už nie je v našej ponuke!
Ako náhradu môžete použiť produkty z kategórie: Ostatné prvky systému MEDICS.

  • Optická signalizácia ALARM
  • Nastaviteľná hodnota 5...50 A
  • Nastaviteľné spozdenie 0,1...10 s
  • Indikácia prúdu pomocou LED bargrafu
  • Možnosť pripojenia externého meracieho prístroja

Rozšírené informácie

Popis a použití

Monitor zátěžovacího proudu ve fázovém vodiči a teploty vinutí oddělovacího transformátoru LSE470 slouží jako doplňkové zařízení k hlídačům izolačního stavu BENDER typu 107TL47. Přístroj se používá jako monitor pro kontrolu zatěžovacího proudu jednofázového oddělovacího transformátoru a teploty vinutí. K vlastnímu snímání proudu slouží proudový transformátor STW2. V kombinaci s třífázovým adaptérem LSD490 lze monitor zátěže a proudu LSE470 použít pro monitorování třífázových transformátorů.

Funkce

Měřicí transformátor proudu STW2 snímá zatěžovací proud ve fázovém vodiči napájení zdravotnických prostor. Pokud je použito třífázové napájení, je nutné připojit snímací transformátory do každé fáze a použít třífázový adaptér LSD490.

Provedení a konstrukce

Montáž je možná na DIN lištu v souladu s IEC 60715. Příslušenství pro montáž je součástí dodávky přístroje.

Údaje pro objednávku

TypObjednací číslo
LSE470B927161
Příslušenství
STW2B942709
LSD490B927156

Normy

  • DIN EN 60044-1:2001-11
  • IEC 60044-1:1999 + A1:2000

Rozměry pouzdra

Rozměry pozdra X470

Schéma zapojení

Schéma zapojení LSE470
Schéma zapojení LSE470

Technické parametre

Izolace dle IEC 60664-1:
Jmenovité izolační napětíAC 250 V
Jmenovité rázové napětí2 kV
Napájecí napětí:
Jmenovité pracovní napětí US230 V AC/50...60 Hz
Rozsah pracovního napětí0,7...1,2 US
Vlastní spotřeba3 VA
Rozsah měření proudu:
Nastavitelná hodnota proudu s transformátorem STW25...50 A
Vliv teploty< 0,05 %/0 °C
Hystereze cca.4 %
Nastavitelné zpoždění0,1...10 sec
Rozsah měření teploty:
Rozlišovací hodnota4 kΩ
PTC termistorymax. 6 ks v serii
Všeobecné informace:
Pracovní teplota okolí-5...+50 °C
Montážna DIN lištujakákoliv pozice
Spínací prvky2 přepínací kontakty
Typ pouzdraX470
