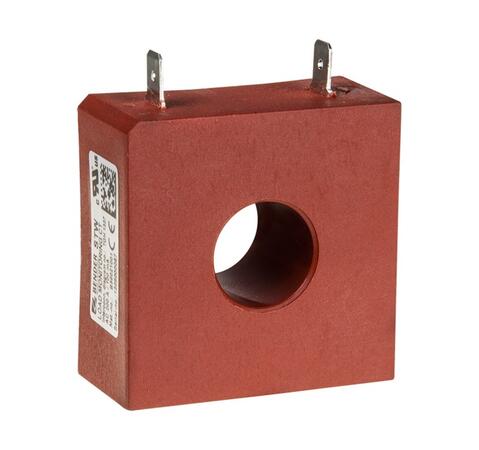

STW2 - Merací transformátor

Merací transformátor prúdu určený na meranie zaťaženia oddeľovacích transformátorov.

Merací transformátor prúdu určený na meranie zaťaženia oddeľovacích transformátrov.

Cena 76 EUR
91,20 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Vladimír Frič
Vladimír Frič
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER MEDICS.

Varianty k produktu STW2 - Merací transformátor (1)

STW2 Transformátor prúdu
Transformátor prúdu
STW2
Měřicí proudový transformátor k přístrojům 107TD47, IR427, isoMED427 a ATICS
OBJ: B942709
Záruka: 60 m.
Skladom v GHV
skladom >10 ks
76 EUR/ks
91,20 EUR s DPH
Porovnání
+-
Košík

Popis a použitie

Transformátor STW2 je konštruovaný ako merací transformátor prúdu, ktorý konvertuje prúd na signál pre strážič izolačného stavu isoMED427P. V kombinácii s týmto zariadením umožňuje merať záťaž oddeľovacích transformátorov a signalizovať percentuálnu hodnotu zaťaženia na signalizačných paneloch, ktoré sú vybavené zbernicou RS485 a protokolom BMS ako sú napr. MK2430, CP907 alebo TM panel.

Funkcia

Merací transformátor prúdu STW2 sníma zaťažovací prúd vo fázovom vodiči napájania zdravotníckych priestorov. Ak je použité trojfázové napájanie, je nutné pripojiť snímací transformátor do každej fáze a použiť trojfázový adaptér LSD470 v kombinácii so sledovačom izolačného stavu 107TD47.

Konštrukcia

Montáž je možná na DIN lištu v súlade s IEC 60715. Príslušenstvo pre montáž je súčasťou dodávky transformátoru.

Normy

Merací transformátor STW2 splňuje požiadavky noriem:

  • DIN EN 60044-1
  • IEC 60044-1

Rozmery

Rozmery meracieho transfomátoru prúdu STW2
Rozmery meracieho transfomátoru prúdu STW2

Všetky rozmery sú v mm
A - adaptér pre montáž na DIN lištu, B - montážny uholník, C - šraub samorezný 3×8
D - šraub s cylindrickou hlavou M3×6, E - pripojovacie svorky

Schéma zapojenia

Schéma zapojenia meracieho transformátoru prúdu STW2

Technické parametre

Izolácia podľa IEC 60664-1:
Menovité izolačné napätie AC 720 V
Menovité rázové skúšobné napätie 2,5 kV
Merací obvod
Menovitý prevod transformátora ka 50 / 0,05 A
Menovité zaťaženie 65 Ω
Max. menovitý primárny prúd 50 A
Max. menovitý sekundárny prúd 0,05 A
Menovitý výkon 2 VA
Menovitá frekvencia f 50...400 Hz
Vnútorný odpor Ri 23 Ω
Trieda presnosti 1
Menovitý trvalý tepelný prúd 60 A
Menovitý krátkodobý teplotný prúd (1 s) 300 A
Dynamický prúd (30 s) 600 A
Všeobecná dáta
Typ pripojenia vodičov plochý kontakt 6,3×0,8 mm
Pracovná teplota okolia -0...85 °C
Skladovacia teplota -40...85 °C
Pracovný režim nepretržitá prevádzka
Montáž v akejkoľvek pozícii
Samozhášavosť UL94V-0
Uchytenie pomocou šraub 2×M3
Hmotnosť cca. 70 g

Súbory na stiahnutie

Filtrace
Typ dokumentu
Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
Brožúra
Brožúra
Zobrazit ikonaDownload ikona
