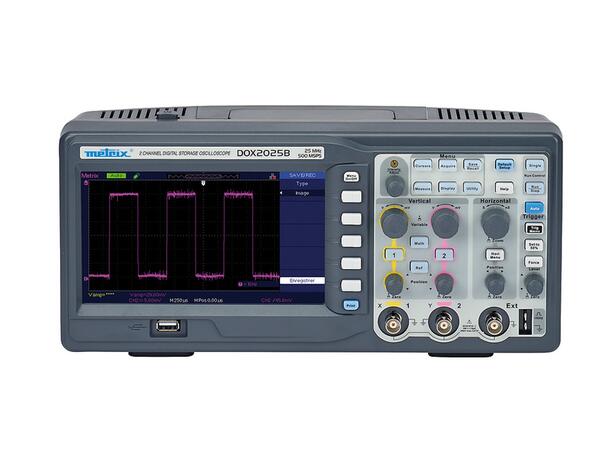

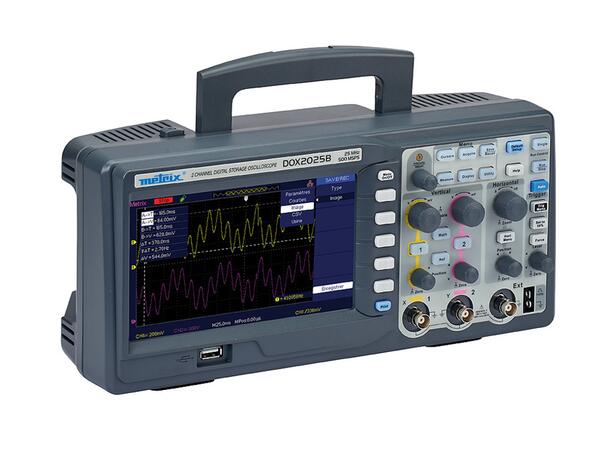

DOX2025B - Digitálny osciloskop Metrix
Digitálny osciloskop Metrix so šírkou pásma 25 MHz a 2 kanálmi
Dvojkanálový digitálny osciloskop
Počet kanálov: 2
Šírka pásma: 25 Mhz
Vzorkovanie: 500 MS/s
Pamäť: 32k

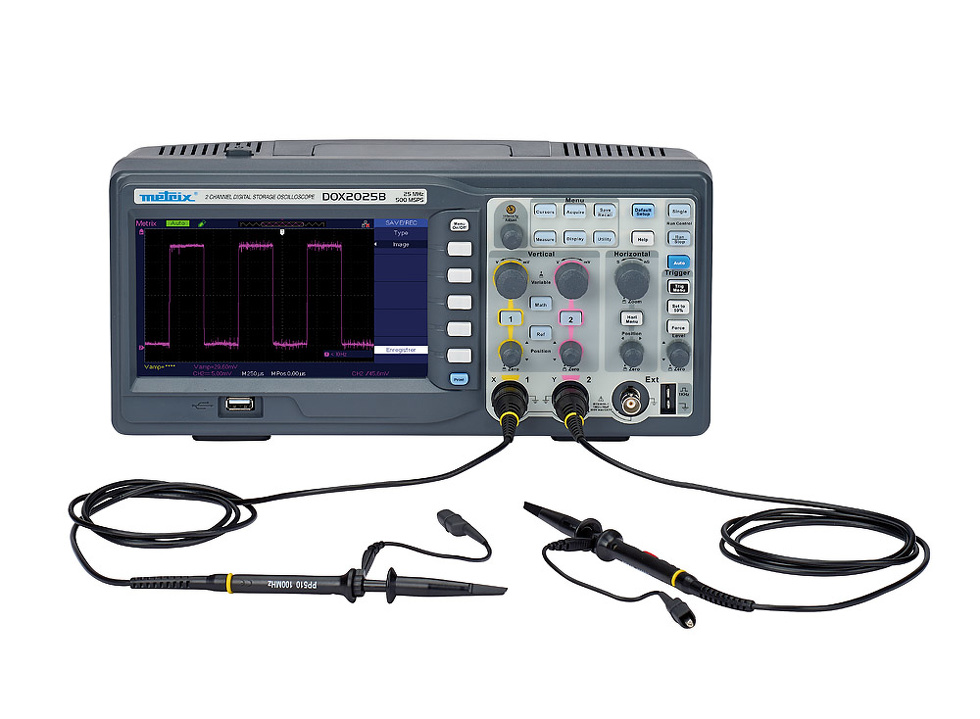

Varianty k produktu DOX2025B - Digitálny osciloskop Metrix (1)
Voliteľné príslušenstvo k DOX2025B - Digitálny osciloskop Metrix
Výrobca Multicontact
Balenie: Isoprobe IV 10:1, HC400 1ks, GS400 1ks, SCC 1ks, GM400 1ks, BA400 1ks
Zjistit více
Výrobca Multicontact
Balenie: Isoprobe IV 100:1, HC400 1ks, GS400 1ks, SCC 1ks, GM400 1ks, BA400 1ks
Zjistit více
Výstup 100 mV / A, 10 mV / A, šírka pásma 800 kHz
Priemer 13 mm, vodič s konetormi BNC
Napájanie: USB konektor
Dodávka: prevodník CP2100A, kufor a návod k obsluhe
Zjistit více
Výstup 100 mV / A, 10 mV / A, šírka pásma 2,5 MHz
Priemer 13 mm, vodič s konetormi BNC
Napájanie: microUSB konektor
Zjistit více
Výstup 1 mV / A, 1 V / A, šírka pásma 100 kHz
Priemer 11,8 mm, vodič s konetormi BNC
Napájanie: batéria 9V alebo adaptér
Dodávka vrátane 9V batérie a návodu na obsluhu
Zjistit více
Výstup 10 mV / A, šírka pásma 1 MHz
Priemer 26 mm, vodič s konetormi BNC
Napájanie: vstavaný akumulátor alebo microUSB konektor
Zjistit více
Popis produktu
- Dvojkanálový osciloskop so šírkou pásma 25 MHz
- Reálna vzorkovacia rýhlosť 500 MSa/s (250 MSa/s pri oboch kanáloch)
- Ekvivalentná vzorkovacia rýchlosť pre opakované deje 10 GSa/s
- Vertikálna citlivosť 2 mV/div...10 V/div
- Maximálne vstupné napätie ±300 Vš-š
- Vertikálne rozlíšenie 8 bitov
- Horizontálne rozlíšenie 5 ns/div...50 s/div
- Doba nábežnej hrany pre BNC konektor < 7 ns
- Vstupná impedancia 1 MΩ // 18 pF
- Pamäť 32k
- Automatické merania 32 parametrov, kurzory
- Matematické funkcie kanálov
- FFT analýza
- Záznam do vnútornej pamäti a na USB disk vo voliteľných formátoch
- Možnosť ukladania nastavení, priebehov a referencií
- Masky s výstupom pass/fail
- Zabudované rozhranie USB na prenos dát do PC
- Zobrazenie pomocou 7" TFT LC displeja s rozlíšením 800x480 bodov
- Uhlopriečka 8x16 dielikov
- Prevádzková teplota 10...40°C
- Rozmery (ŠxVxH) 323 x 135 x 157 mm
- Hmotnosť 2,39 kg
Technické parametre
Parametry
Šírka pásma | 25 MHz |
---|---|
Počet vstupov | 2 |
Vzorkovacia rýchlosť | 500 MS/s |
