Micsig MDO série - Digitální paměťový osciloskop

Popis produktu

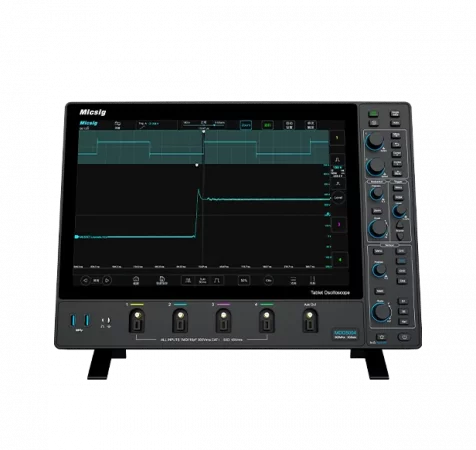

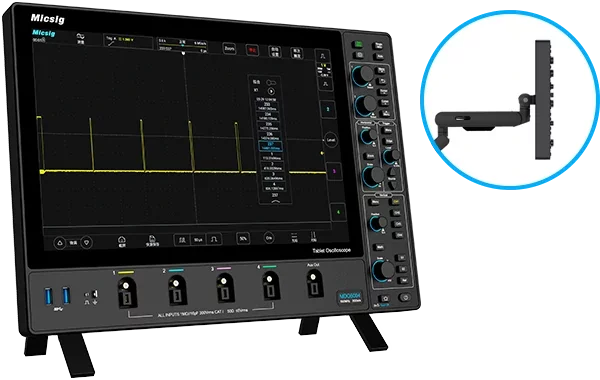

Kombinovaný tabletový osciloskop s hybridním ovládáním Micsig MDO 2504/3504/5004

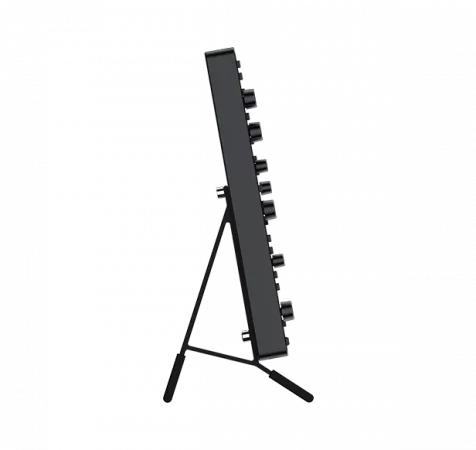

Inteligentní digitální osciloskopy Micsig série MDO využívají inovativní způsob ovládání, který kombinuje plně dotykové ovládání s ovládáním tlačítky a knoflíky. Disponují velkou hloubkou paměti, dekódování sériových sběrnic a dalšími funkcemi. Výraznou charakteristikou této řady je 14" dotykový displej a tenký design o tloušťce pouhých 3,6 cm.

Vysokou hloubku paměti až 360 mpts si udržuje i při aktivním používání 2 kanálů najednou a také je možné využít režim segmentované paměti. V nabídce nechybí pokročilé matematické funkce včetně FFT a digitální filtrace. Z naměřených průběhů lze vytvářet statistická data s možností exportu do formátu CSV. V neposlední řadě osciloskopy série MDO podporují dálkové ovládání pomocí PC či chytrým telefonem s operačním systémem Android.

Hlavní parametry

• Digitální čtyřkanálový osciloskop s šířkou pásma 250/350/500 MHz
• Vzorkování v reálném čase až 3 GS/s
• Náběžná hrana ≤ 0,7 ns
• Možnost aktivace filtru HP a DP, 20 MHz omezení pásma
• Hloubka paměti 360 Mpts (pro 2 aktivní kanály)
• Segmentování paměti
• Maximální zachycení průběhů 230 000 wfm/s
• Dekódování sběrnic UART, FD, CAN, LIN, SPI, I2C, 1553B, 429

• Frekvenční spektrální analýza FFT
• Matematické funkce s automatickým měřením až 31 parametrů (současné zobrazení až 10 parametrů)
• Možnost uložení a zobrazení referenčních signálů
• Kurzory a funkce ZOOM
• Režim YT, XY, Roll
• Záznam videa, Screenshot


Komunikace a ukládání dat

• Vestavěná 32 GB paměť pro ukládání dat s možností rozšíření externí USB pamětí
• Rozhraní USB 3.0 a Typ-C
• LAN
• HDMI rozhraní pro projekci na větších obrazovkách a projektorech (vhodné pro prezentační a výukové aplikace)
• Dálkové ovládání pomocí iOS nebo Android aplikace
• SCPI - programování příkazů
• Podporované formáty WAV, CSV, BIN

Další funkce a parametry

• Barevný dotykový 14‘‘ displej  s rozlišením 1920 x 1200 bodů, mřížka 12 x 10 dílků
• Nové UPI (Universal Probe Interface) rozhraní pro snadné automatické nastavení sond a jejich napájení. Stále ale zachována možnost připojení běžných BNC sond
• Vysoce kvalitní tlačítka a knoflíky pro jednoduché ovládání
• Rychlá aktualizace displeje umožňuje sledovat i velice rychle se měnící děje
• Podpora vícebodového dotyku pro snadné ovládání Multi-Touch
• OS Android s možností instalace dalších aplikací třetích stran
• Rozměry 400 x 280 x 35.8 mm
• Hmotnost 4,3 kg
• Bezpečnostní kategorie CAT I / 300 V
• Záruka 3 roky (na hlavní přístroj)



Služby nabízené k námi dodaným přístrojům

• Konzultace vhodnosti jednotlivých typů s doporučením
• Poradenství se softwarem přístroje (pokud je součástí dodávky)
• Prodejní i poprodejní podpora
• Zajištění záručního i pozáručního servisu
• Zajištění pravidelných kalibrací
