Poistkové spodky QUADRON s prepážkami - pre poistky NH

1pólové alebo 3pólové prevedenie pre povrchovú montáž s veľkosťou poistiek NH 00 až 3. S možnosťou ochranného celoplošného krytu alebo s medzifázovými prepážkami.

Cena od 9,30 EUR
od 11,44 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (17)
ChatDopyt na produkt
PorovnáníPorovnať
Radek Odložilík
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA, AMS a prípojnicových systémov Wöhner.

Varianty k produktu Poistkové spodky QUADRON s prepážkami - pre poistky NH (17)

Filtrace
Na sklade

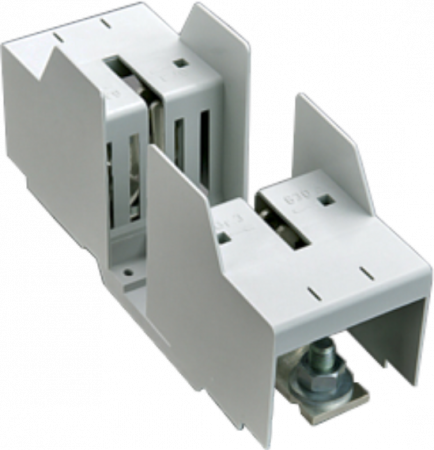

03290
QUADRON Panel

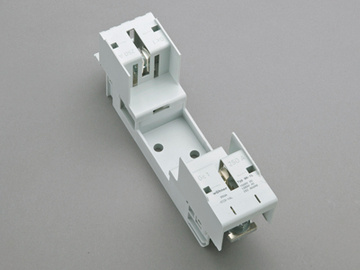

Pojistkový spodek, NH 1XL, pro fotovoltaiku, 1-pól
Připojení: na montážní desku, jmenovitý proud (IEC, UL): 250A; jmenovité napětí (IEC, UL): 1000V AC/1500V DC, 1500V DC; velikost: NH 1XL, 1P; provedení: šroub M10 z obou stran; s ochranou proti dotyku;
OBJ: 03290.000
EAN: 4021267032906
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
51,50 EUR/ks
63,35 EUR s DPH
Porovnání
+-
Košík

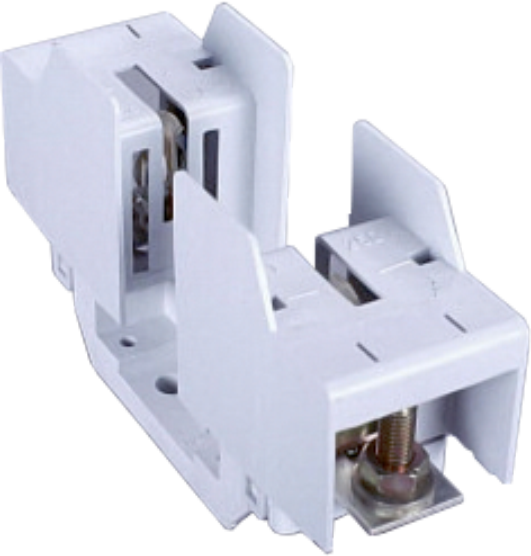

03294
QUADRON Panel

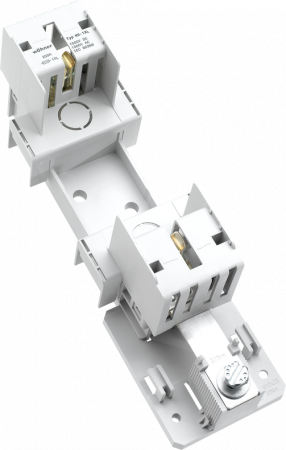

Pojistkový spodek, NH 2XL/3L, pro fotovoltaiku, 1-pól
Připojení: na montážní desku, jmenovitý proud (IEC, UL): 600A; jmenovité napětí (IEC, UL): 1000V AC/1500V DC, 1500V DC; velikost: NH 2XL/3L, 1P; provedení: šroub M12; s ochranou proti dotyku;
OBJ: 03294.000
EAN: 4021267032944
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
88,90 EUR/ks
109,35 EUR s DPH
Porovnání
+-
Košík

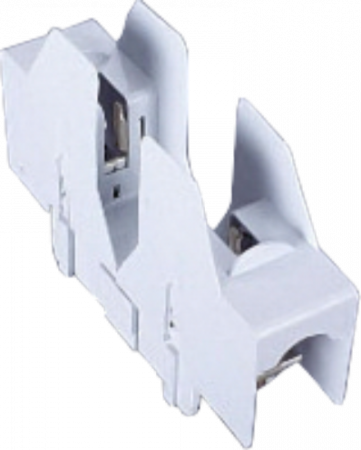

03350
QUADRON Panel

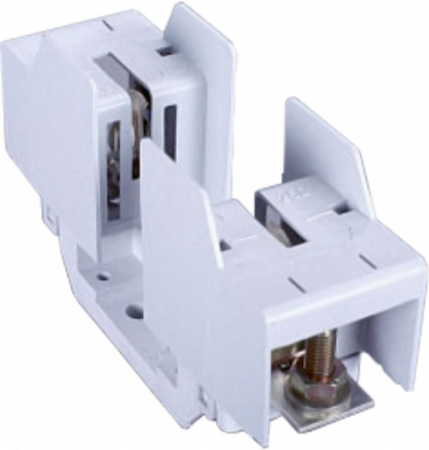

Pojistkový spodek, NH00, 1-pól
Připojení: na montážní desku; jmenovitý proud (IEC): 160A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 00, 1P; provedení: připojení vodičů pomocí šroubů M8 na obou stranách, bez bariér - přepážek;
OBJ: 03350.000
EAN: 4021267033507
Záruka: 24 m.
Skladom v GHV
skladom 3 ks
9,30 EUR/ks
11,44 EUR s DPH
Porovnání
+-
Košík
03762
QUADRON Panel
Pojistkový spodek, NH2, 1-pól, kryt
Připojení: na montážní lištu; jmenovitý proud (IEC): 400A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 2, 1P; provedení: připojení vodičů pomocí M10 na obou stranách; s krytem proti nebezpečnému dotyku;
OBJ: 03766.000
EAN: 4021267037666
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
50,20 EUR/ks
61,75 EUR s DPH
Porovnání
+-
Košík
Pojistkový spodek, NH00, 1-pól QUADRON Panel
QUADRON Panel
Pojistkový spodek, NH00, 1-pól
Připojení: na montážní deskul; jmenovitý proud (IEC): 160A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 00, 1P; provedení: připojení vodičů pomocí třmenové svorky na obou stranách, bez bariér - přepážek;
OBJ: 03354.000
EAN: 4021267033545
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
9,30 EUR/ks
11,44 EUR s DPH
Porovnání
+-
Košík

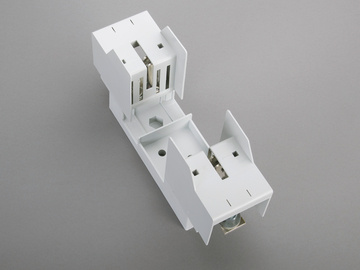

03758
QUADRON Panel

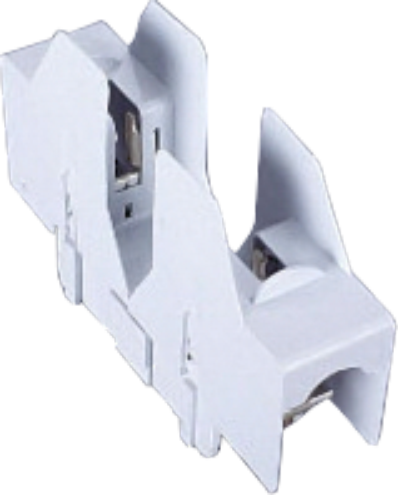

Pojistkový spodek, NH00, 1-pól, kryt
Připojení: na montážní lištu; jmenovitý proud (IEC): 160A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 00, 1P; provedení: připojení vodičů pomocí M8 na obou stranách, s krytem proti nebezpečnému dotyku;
OBJ: 03758.000
EAN: 4021267037581
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
11,60 EUR/ks
14,27 EUR s DPH
Porovnání
+-
Košík
03758
QUADRON Panel
Pojistkový spodek, NH00, 1-pól, kryt
Připojení: na montážní lištu; jmenovitý proud (IEC): 160A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 00, 1P; provedení: připojení vodičů pomocí třmenových svorek na obou stranách, s krytem proti nebezpečnému dotyku;
OBJ: 03760.000
EAN: 4021267037604
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
11,60 EUR/ks
14,27 EUR s DPH
Porovnání
+-
Košík

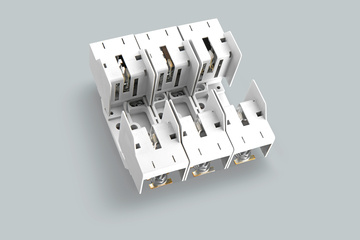

Pojistkový spodek, NH00, 3-pól QUADRON Panel
QUADRON Panel

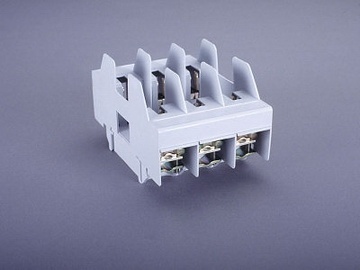

Pojistkový spodek, NH00, 3-pól
Připojení: na montážní desku; jmenovitý proud (IEC): 160A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 00, 3P; provedení: připojení vodičů pomocí šroubů na obou stranách, se 2 bariérami - přepážkami;
OBJ: 03351.000
EAN: 4021267033514
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
26,30 EUR/ks
32,35 EUR s DPH
Porovnání
+-
Košík

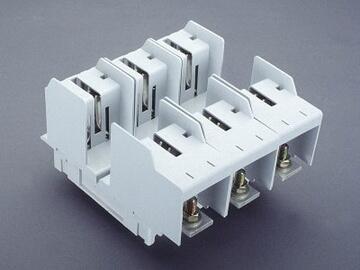

Pojistkový spodek, NH00, 3-pól QUADRON Panel
QUADRON Panel

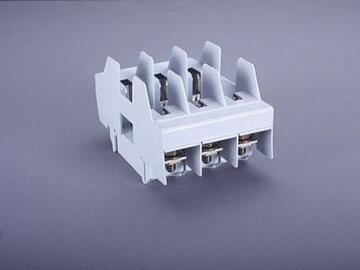

Pojistkový spodek, NH00, 3-pól
Připojení: na montážní desku; jmenovitý proud (IEC): 160A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 00, 3P; provedení: připojení vodičů pomocí třmenové svorky na obou stranách, se 2 bariérami - přepážkami;
OBJ: 03355.000
EAN: 4021267033552
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
30,10 EUR/ks
37,02 EUR s DPH
Porovnání
+-
Košík
03759
QUADRON Panel
Pojistkový spodek, NH00, 3-pól, kryt
Připojení: na montážní lištu; jmenovitý proud (IEC): 160A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 00, 3P; provedení: připojení vodičů pomocí M8 na obou stranách, s krytem proti nebezpečnému dotyku;
OBJ: 03759.000
EAN: 4021267037598
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
29,60 EUR/ks
36,41 EUR s DPH
Porovnání
+-
Košík
03761
QUADRON Panel
Pojistkový spodek, NH00, 3-pól, kryt
Připojení: na montážní lištu; jmenovitý proud (IEC): 160A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 00, 3P; provedení: připojení vodičů pomocí třmenových svorek na obou stranách, s krytem proti nebezpečnému dotyku;
OBJ: 03761.000
EAN: 4021267037611
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
33,20 EUR/ks
40,84 EUR s DPH
Porovnání
+-
Košík
03762
QUADRON Panel

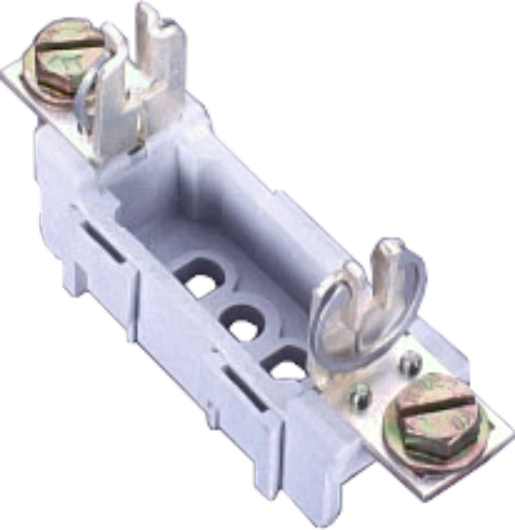

Pojistkový spodek, NH1, 1-pól, kryt
Připojení: na montážní lištu; jmenovitý proud (IEC): 250A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 1, 1P; provedení: připojení vodičů pomocí M10 na obou stranách; s krytem proti nebezpečnému dotyku;
OBJ: 03762.000
EAN: 4021267037628
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
28,50 EUR/ks
35,06 EUR s DPH
Porovnání
+-
Košík
03763
QUADRON Panel
Pojistkový spodek, NH1, 3-pól, kryt
Připojení: na montážní lištu; jmenovitý proud (IEC): 250A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 1, 3P; provedení: připojení vodičů pomocí M10 na obou stranách; s krytem proti nebezpečnému dotyku;
OBJ: 03763.000
EAN: 4021267037635
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
88,50 EUR/ks
108,86 EUR s DPH
Porovnání
+-
Košík
Pojistkový spodek, NH1, 3-pól, kryt QUADRON Panel
QUADRON Panel
Pojistkový spodek, NH1, 3-pól, kryt
Připojení: na montážní lištu; jmenovitý proud (IEC): 250A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 1, 3P; provedení: připojení vodičů pomocí třmenové svorky na obou stranách; s krytem proti nebezpečnému dotyku;
OBJ: 03765.000
EAN: 4021267037659
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
89,50 EUR/ks
110,09 EUR s DPH
Porovnání
+-
Košík
Pojistkový spodek, NH2, 3-pól, kryt QUADRON Panel
QUADRON Panel
Pojistkový spodek, NH2, 3-pól, kryt
Připojení: na montážní lištu; jmenovitý proud (IEC): 400A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 2, 3P; provedení: připojení vodičů pomocí M10 na obou stranách; s krytem proti nebezpečnému dotyku;
OBJ: 03767.000
EAN: 4021267037673
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
157,70 EUR/ks
193,97 EUR s DPH
Porovnání
+-
Košík
03768
QUADRON Panel
Pojistkový spodek, NH3, 1-pól, kryt
Připojení: na montážní lištu; jmenovitý proud (IEC): 630A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 3, 1P; provedení: připojení vodičů pomocí M12 na obou stranách; s krytem proti nebezpečnému dotyku;
OBJ: 03768.000
EAN: 4021267037680
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
63,40 EUR/ks
77,98 EUR s DPH
Porovnání
+-
Košík
03769
QUADRON Panel
Pojistkový spodek, NH3, 3-pól
Připojení: na montážní lištu; jmenovitý proud (IEC): 630A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 3, 3P; provedení: připojení vodičů pomocí M12 na obou stranách; s krytem proti nebezpečnému dotyku;
OBJ: 03769.000
EAN: 4021267037697
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
195 EUR/ks
239,85 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k Poistkové spodky QUADRON s prepážkami - pre poistky NH

03791
60Classic, 100Energy, 185Power

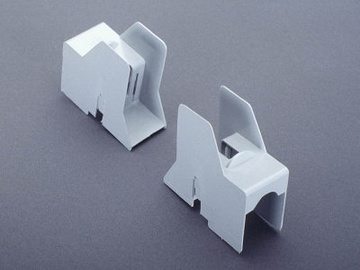

Kryt poj. spodku NH00
Obsahuje horní a spodní kryt;
OBJ: 03791.000
EAN: 4021267037918
Záruka: 24 m.
Skladom v GHV
skladom 7 ks
3,70 EUR/ks
4,55 EUR s DPH
Porovnání
+-
Košík

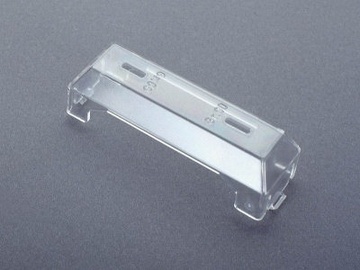

79448
Příslušenství
Kryt pojistek, NH 00
Pro NH pojistk. lištu 33705.000; pro systém: 60Classic, 100Energy, 185Power; rozměry: 30 x 94 x 30 mm;
OBJ: 79448.000
EAN: 4021267794484
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
1,60 EUR/ks
1,97 EUR s DPH
Porovnání
+-
Košík
79449
Příslušenství

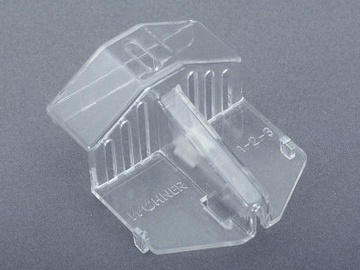

Kryt pojistek, 1-3
Pro NH pojistky 1 - 3;
pro systém: 60Classic, 100Energy, 185Power;
rozměry: 30 x 94 x 30 mm;
OBJ: 79449.000
EAN: 4021267794491
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
2,10 EUR/ks
2,58 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Poistkové spodky NH

  • 690 V AC/440 V DC
  • 1-pólové alebo 3-pólové prevedenie
  • Veľkosť NH 00 do 160 A, NH 1 do 250 A, NH 2 do 400 A, NH 3 do 630 A

Rozšírené informácie

Poistkové spodky NH 00, montáž na dosku, model s prepážkou

Obj. číslo Menovitý prúd [A] Prevedenie Veľkosť Pripojenie vodičov Rozmery Poznámka
03350.000 160 1-pólový NH 00 Skrutka M8 Rozmer 00350.000
03351.000 160 3-pólový NH 00 Skrutka M8 Rozmer 03351.000 S 2 prepážkami
03354.000 160 1-pólový NH 00 Strmeňová svorka Rozmer 03354.000 S 2 prepážkami
03355.000 160 3-pólový NH 00 Strmeňová svorka Rozmer 03355.000

Pozn.:
-U 3pólových NH poistkových spodkov, u ktorých nie je uvedené inak (napr. stupňovité prevedenie), ležia spoje pre pripojenie vodiča pre všetky póly v rovnakej výške.


Poistkové spodky NH 00-1-2-3, montáž na dosku, modely s krytom

Obj. číslo Menovitý prúd [A] Prevedenie Veľkosť Pripojenie vodičov Rozmery Poznámka *)
03758.000 160 1-pólový NH 00 Skrutka M8 Rozmer 03758.000

S krytom proti
nebezpečnému
dotyku

03759.000 160 3-pólový NH 00 Skrutka M8 Rozmer 03759.000
03760.000 160 1-pólový NH 00 Strmeňová svorka Rozmer 03760.000
03761.000 160 3-pólový NH 00

Strmeňová  svorka

Rozmer 03761.000
03762.000 250 1-pólový NH 1 Skrutka M10 Rozmer 03762.000
03763.000 250 3-pólový NH 1 Skrutka M10 Rozmer 03763.000
03765.000 250 3-pólový NH 1

Strmeňová

 svorka

Rozmer 03765.000
03766.000 400 1-pólový NH 2 Skrutka M12 Rozmer 03766.000
03767.000 400 3-pólový NH 2 Skrutka M12 Rozmer 03767.000
03768.000 630 1-pólový NH 3 Skrutka M12 Rozmer 03768.000
03769.000 630 3-pólový NH 3 Skrutka M12 Rozmer 03769.000

* Pozn.:
-U 3-pólových NH poistkových spodkov, u ktorých nie je uvedené inak (napr. stupňovité prevedenie), ležia spoje pre pripojenie vodiča pre všetky póly v rovnakej výške.
-Kryt proti nebezpečnému dotyku ani kryt kontaktov poistky nie je súčasťou dodávky NH poistkového spodku, ak nie je v poznámke uvedené inak.

Príslušenstvo

Obj. číslo Názov príslušenstva Pre poistky Použitie
03377.000 Prepážka (ako vonkajšia prepážka) NH 00 Pre 03350.000, 03351.000, 03354.000, 03355.000
03359.000 Držiak prepážky NH 00 Pre 03350.000, 03351.000, 03354.000, 03355.000
79448.000 Kryt kontaktov poistky NH 00 Pre NH poistkové spodky s krytom proti dotyku
79449.000 Kryt kontaktov poistky - dvojdielny NH 1, 2
