Profilové prípojnice

Profilové prípojnice

Centrálne napájacie jednotky do 4000A kombinujú výhody vysokej odolnosti voči skratu, montáže bez nutnosti vŕtania, technológie pripojovacích svoriek a čistého konštrukčného riešenia. Bezpoistková konštrukcia tohto napájacieho systému však kladie vsoké nároky na odolnosť voči skratu. Medené / pocínované profily s veľkým prierezom určené na prenos prúdu do 4000 A.

Dostupnosť: Na požiadanie
ChatDopyt na produkt
PorovnáníPorovnať
h! OZ Logo
Radek Odložilík
Radek Odložilík
+420 724 750 554
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA, AMS a prípojnicových systémov Wöhner.
Voliteľné príslušenstvoPopis produktuRozšírené informácieSúbory na stiahnutieSúvisiace produkty

Voliteľné príslušenstvo k Profilové prípojnice

01245
60Classic, 185Power

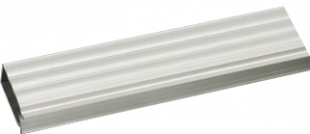

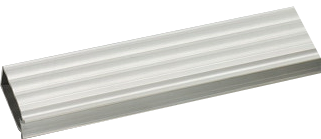

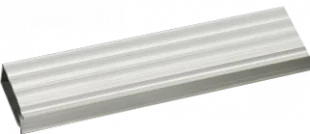

Kryt přípojnice, H a HH, 1m
Délka: 1 metr; termoplast s vysokou trvanlivostí tvaru během ohřevu; teplotní stabilita maximálně 100°C; samozhášivá v souladu s UL94;
Pro přípojnice: H a HH;
Zjistit více
OBJ: 01252.000
EAN: 4021267012526
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt

Popis produktu

Medené / pocínované prípojnice

Prípojnice podstatne zjednodušujú prípravu a vlastnú realizáciu vodivích spojov. Súčasne pocínovanie chráni prípojnicu pred vplyvom koróznych látok.
Testovanie osadených prípojníc prebieha pri teplote okolia 35°C. Pri tejto teplote bola zistená ich dovolená prúdová zaťažiteľnosť.

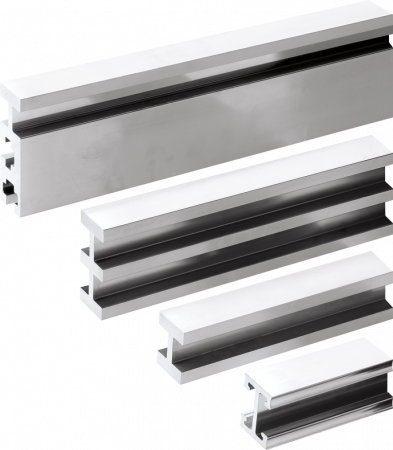

Typy profilových prípojníc pre veľké prúdy:

  • H-profil s prierezom 500mm2 do 1250 A
  • H-profill s prierezom 720mm2 do 1600 A
  • HH-profil s prierezom 1140mm2 do 2500 A
  • TCC-profil s prierezom 1600mm2 do 4000 A

POZOR: Možnosť narezania prípojnice na dohodnuté rozmery pre ušetrenie nákladov na prepravu!

  • Rádius R 0,3 - 0,7
  • Dovolená tolerancia:
                    Šírka: +0,1 / -0,5
                    Hrúbka: +0,1 / -0,1
                    Rozstup stredu: +1,0 / -1,0
                    Odchýlka v kontakt. úrovni: 0,4

  • Povrchová úprava: pocínovanie
  • Odolné voči korózii v agresívnom prostredí

Rozšírené informácie

Medené profily do 3200 A

Obj. číslo Prierez Dĺžka Typ profilu Povrchová úprava
01 225 500 mm2 0,45 m H Pocínovanie
01 226 500 mm2 0,65 m H Pocínovanie
01 838 720 mm2 0,45 m H Pocínovanie
01 831 720 mm2 0,65 m H PocínovanIe
01 188 1140 mm2 0,45 m HH Pocínovanie
01 189 1140 mm2 0,65 m HH Pocínovanie

Medené profily do 4000 A

Obj. číslo Prierez Dĺžka Typ profilu Povrchová úprava
01 377 1600 mm2 0,492 m TCC Pocínovanie
01 378 1600 mm2 0,692 m TCC Pocínovanie
01 610 1600 mm2 2,4 m TCC Pocínovanie
