Kompletné zostavy

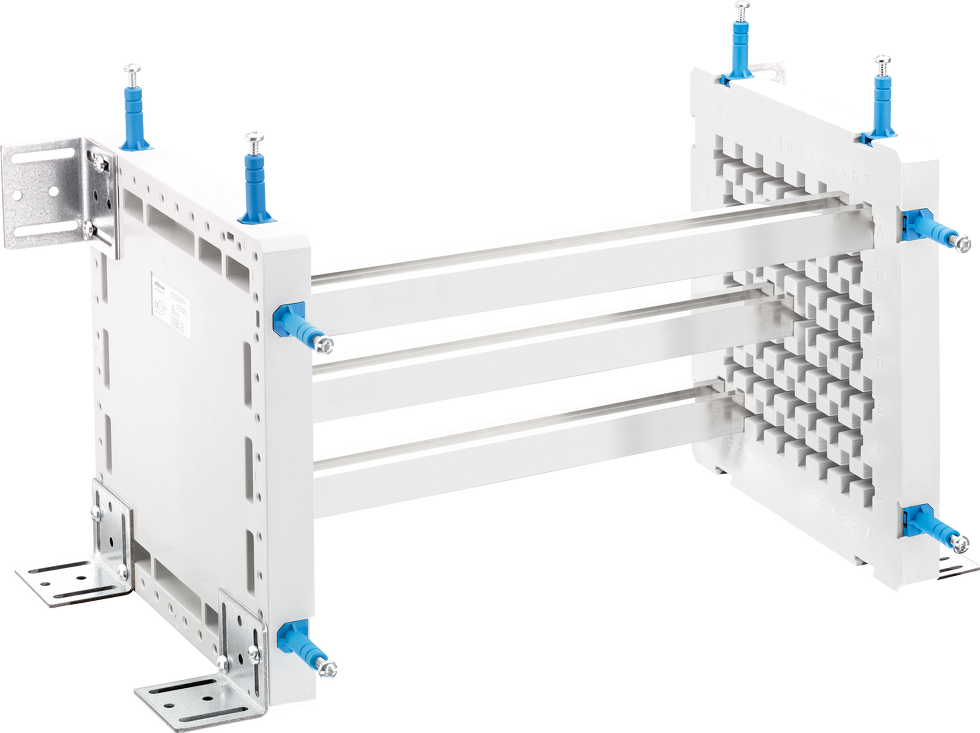

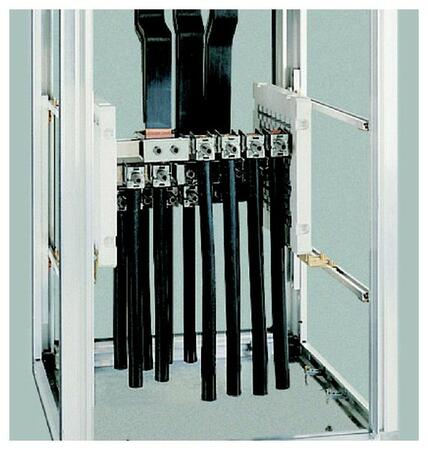

Zostava držiakov, medených profilov a montážneho príslušenstva pre zlúčenie niekoľkých prívodných vodičov do jedného hlavného prívodu.
Dostupnosť: Na požiadanie
Zvoľte variantu (6)
ChatDopyt na produkt
PorovnáníPorovnať
Radek Odložilík
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA a prípojnicových systémov Wöhner.

Varianty k produktu Kompletné zostavy (6)

35015
Centrální jednotka
CNJ, 1250A, 600mm
Jmenovitý proud (IEC/UL): 1250A/1200A; jmenovité napětí (IEC/UL): 690V AC/480V AC; jmenovitý špičkový proud Ipk: 93kA;
CNJ zahrnuje: 2 držáky přípojnic, 3 přípojnice, upevňovací konzole, upevňovací šrouby a držáky pro kryty.
OBJ: 35007.000
EAN: 4021267350079
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
35015
Centrální jednotka
CNJ, 1250A, 800mm
Jmenovitý proud (IEC/UL): 1250A/1200A; jmenovité napětí (IEC/UL): 690V AC/480V AC; jmenovitý špičkový proud Ipk: 84kA;
CNJ zahrnuje: 2 držáky přípojnic, 3 přípojnice, upevňovací konzole, upevňovací šrouby a držáky pro kryty.
OBJ: 35006.000
EAN: 4021267350062
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
35015
Centrální jednotka
CNJ, 2000A, 600mm
Jmenovitý proud (IEC/UL): 2000A/1400A; jmenovité napětí (IEC/UL): 690V AC/600V AC; jmenovitý špičkový proud Ipk: 117kA;
CNJ zahrnuje: 2 držáky přípojnic, 3 přípojnice, upevňovací konzole, upevňovací šrouby a držáky pro kryty.
OBJ: 35005.000
EAN: 4021267350055
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
35015
Centrální jednotka
CNJ, 2000A, 800mm
Jmenovitý proud (IEC/UL): 2000A/1400A; jmenovité napětí (IEC/UL): 690V AC/600V AC; jmenovitý špičkový proud Ipk: 105kA;
CNJ zahrnuje: 2 držáky přípojnic, 3 přípojnice, upevňovací konzole, upevňovací šrouby a držáky pro kryty.
OBJ: 35004.000
EAN: 4021267350048
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
35015
Centrální jednotka
CNJ, 3200A, 600mm
Jmenovitý proud (IEC/UL): 3200A/1800A; jmenovité napětí (IEC/UL): 690V AC/600V AC; jmenovitý špičkový proud Ipk: 93kA;
CNJ zahrnuje: 2 držáky přípojnic, 3 přípojnice, upevňovací konzole, upevňovací šrouby a držáky pro kryty.
OBJ: 35015.000
EAN: 4021267350154
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
35015
Centrální jednotka
CNJ, 3200A, 800mm
Jmenovitý proud (IEC/UL): 3200A/1800A; jmenovité napětí (IEC/UL): 690V AC/600V AC; jmenovitý špičkový proud Ipk: 84kA;
CNJ zahrnuje: 2 držáky přípojnic, 3 přípojnice, upevňovací konzole, upevňovací šrouby a držáky pro kryty.
OBJ: 35016.000
EAN: 4021267350161
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

Kompletná zostava obsahuje
  • Štvorcové držiaky - 2ks
  • Profilové prípojnice v dĺžke 0,45 alebo 0,65 m - 3 ks
  • Železný profil pre fixáciu držiaku - 6ks
  • Podpora pre montáž krytu* - 8 ks

* kryt nie je súčasťou sady

Rozšírené informácie

Systém hlavného prívodu

Obj. čísloPre šírku skrineMenovitý prúdProfil zbernice
35 007 600 mm 1250 A H (500mm2)
35 006 800 mm 1250 A H (500mm2)
35 005 600 mm 2000 A H (720mm2)
35 004 800 mm 2000 A H (720mm2)
35 015 600 mm 3200 A HH (1140mm2)
35 016 800 mm 3200 A HH (1140mm2)
Zostava obsahuje: 2 držiaky medených profilov, 3 medené profily, 6 upevňovacích prvkov, 8 držiakov krytu
