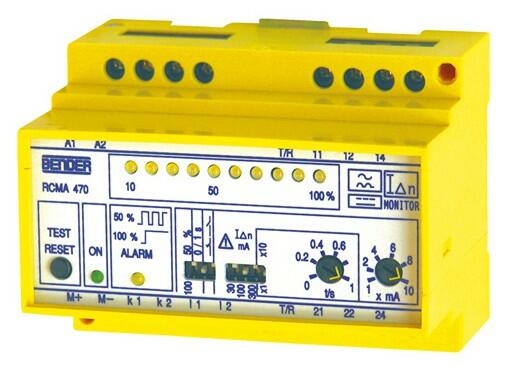

RCMA470LY - Monitor reziduálnych prúdov
Univerzálny prístroj na monitorovanie reziduálnych prúdov v striedavých i jednosmerných sieťach TN a TT s externým meracím transformátorom prúdu
Univerzálny prístroj na monitorovanie reziduálnych prúdov v striedavých i jednosmerných sieťach TN a TT s externým meracím transformátorom prúdu.
Dostupnosť: Predaj ukončený
Náhradné produkty
Dopyt na produktPorovnať
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.
Nahradené produktmi
Varianty: 10
RCMA423Monitor reziduálnych prúdovVysoko citlivý monitor rozdielových prúdov na monitorovanie uzemnených TN a TT sietí, v ktorých sa vyskytujú prípadne môžu vyskytovať jednosmerné reziduálne prúdy. Hodnota reakcie 30 mA...3A.
Popis produktu
- Nastaviteľná hodnota reakcie pred-ALARM a ALARM
- Nastaviteľná hodnota oneskorenia ALARM
- Konštrukcia s externým prúdovým transformátorom
- Monitorovanie pripojenia prístroja s meracím transformátorom
- Výstupné kontakty možno nastaviť do režimu N/O alebo N/C
- LED bargraf priebežne indikuje úroveň reziduálnych prúdov
- Diaľková indikácia hodnoty reziduálneho prúdu a možnosť RESET
- LED indikácia ALARM a ON
- Kombinované tlačítko TEST a RESET
Rozšírené informácie
Strážiče reziduálneho prúdu rady RCMA slúžia k trvalej kontrole a indikácii úrovne reziduálneho prúdu v uzemnených systémoch TN a TT. Systém môže byť použitý v jednosmerných, striedavých aj kombinovaných sieťach. Strážiče môžu monitorovať jednofázové aj trojfázové siete. Požadovaný rozsah hodnôt IΔn je nastaviteľný v krokoch. Prístroj umožňuje funkciu predalarmu už pri prekročení 50% nastavenej hodnoty. Veľkosť reziduálneho prúdu je indikovaná radou LED. K prístroju je možné pripojiť externý merací prístroj, ktorý zobrazuje meranú hodnotu v percentách vzhľadom k nastavenej hodnote.
Rozmery púzdra X470
Technické parametre
Parametry
| Rozsah pracovných teplôt | 39 °C |
|---|
| Izolácia podľa IEC 60664-1 / IEC 60664-3 | |
| Menovité izolačné napätie | AC 250 V |
|---|---|
| Menovité pulzné skúšobné napätie | 4,0 kV |
| Parametre napájania | |
| Napájacie napätie US | viď. údaje pre objednávku |
|---|---|
| Rozsah pracovného napätia | 0,85...1,1 × Us |
| Menovitý kmitočet nap. napätia fn | DC / 50...60 Hz |
| Vlastná spotreba max. | ≤ 3,5 VA |
| Merací obvod, monitorovaná sieť | |
| Typ MTP | W1-A35S, W2-A70S, W35B, W60B |
|---|---|
| Pracovné charakteristiky podľa IEC 62020 | Typ B |
| Menovitý kmitočet | viď. údaje pre objednávku |
| Hodnoty reakcie | |
| Menovitá hodnota reakcie IΔn2 (pred ALARM) | 50% / 100% z IΔn1 |
|---|---|
| Menovitá hodnota reakcie IΔn1 (ALARM) | 30 mA ... 3 A |
| Hysterézia | 25 % |
| Špecifické časy | |
| Oneskorenie reakcie ton | 0...10 s |
|---|---|
| Doba reakcie kontaktu tae pri IΔn = 1 × IΔn | ≤ 70 ms |
| Doba reakcie kontaktu tae pri IΔn = 5 × IΔn | ≤ 40 ms |
| Zobrazenie, pamäť | |
| Zobrazenie | LED bargraf / LED indikácia ZAPNUTO, ALARM |
|---|---|
| Pamäť poruchy | On (pevne) |
| Vstupy/výstupy | |
| Tlačítko TEST/RESET | interné/externé |
|---|---|
| Výstupný prúd (max. záťaž) | 0...400 µA (12,5 kΩ) |
| Spínacie obvody | ||
| Spínacie prvky | dve relé (K1,K2) s 2 prepínacími kontaktmi | |
|---|---|---|
| Pracovný režim | N/C alebo N/O | |
| Všeobecné dáta | |||||
| Typ pripojenia | viď. údaje pre objednávku | ||||
|---|---|---|---|---|---|
| Pracovná teplota okolia | -10...55 °C | ||||
| Pracovný režim | trvalá prevádzka | ||||
| Montáž | v akejkoľvek pozícii | ||||
| Stupeň ochrany vnútorné súčasti (DIN EN 60529) | IP 30 | ||||
| Stupeň ochrany, svorky (DIN EN 60529) | IP 20 | ||||
| Materiál púzdra | polykarbonát | ||||
| Samozhášateľnosť | UL94V-0 | ||||
| Rýchla montáž na DIN lištu | podľa IEC 60715 | ||||
| Uchytenie pomocou skrutiek | 2 × M4 s montážnou svorkou | ||||
| Hmotnosť | ≤ 350 g | ||||
| Púzdro | X470 | ||||
