RCP XS - rogovského cívky

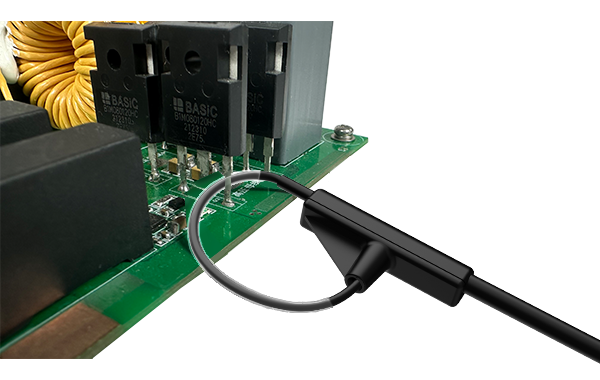

Rogowsi sonda pro osciloskopy. Měření proudu motorových jednotek a kvality el. energie u měničů, spinacích zdrojů a záložních zdrojů. Vhodné pro měření proudu pinů MOFSETu (pulzní testování) a IGBT čipů vyrobených z SiC a GaN.
Osciloskopická sonda: BNC připojení
Typ: AC
Průměr cívky: 1.6 mm
Rozsah: max 12 000 A
Maximální průměr vodiče: ≤20/≤60 mm (dle převodníku)
Šířka pásma: 30 MHz
Dopyt na produktPorovnať
Varianty k produktu RCP XS - rogovského cívky (12)
délka převodníku: 80mm
průměr cívky: 1.6mm (XS)
délka převodníku: 80mm
průměr cívky: 1.6mm (XS)
délka převodníku: 80mm
průměr cívky: 1.6mm (XS)
délka převodníku: 80mm
průměr cívky: 1.6mm (XS)
délka převodníku: 80mm
průměr cívky: 1.6mm (XS)
délka převodníku: 80mm
průměr cívky: 1.6mm (XS)
délka převodníku: 80mm
průměr cívky: 1.6mm (XS)
délka převodníku: 80mm
průměr cívky: 1.6mm (XS)
délka převodníku: 200mm
průměr cívky: 1.6mm (XS)
délka převodníku: 200mm
průměr cívky: 1.6mm (XS)
délka převodníku: 200mm
délka převodníku: 200mm
průměr cívky: 1.6mm (XS)
Popis produktu
Rogowskiho AC prodouvé převodníky
Rogowského proudové sondy řady Micsig RCP měří střídavé proudy až do 12 000 Apk a nabízejí maximální šířku pásma
30 MHz. Díky téměř nulové vložené impedanci tyto sondy minimalizují rušení testovaného obvodu. Cívka má
extrémně vysokou odolnost proti napětí (až 10 kVpk). Je možné přizpůsobit průměr průřezu cívky, obvod,
délku vodiče, odolnost proti napětí a provozní teplotu, což umožňuje přizpůsobení složitým aplikačním scénářům.

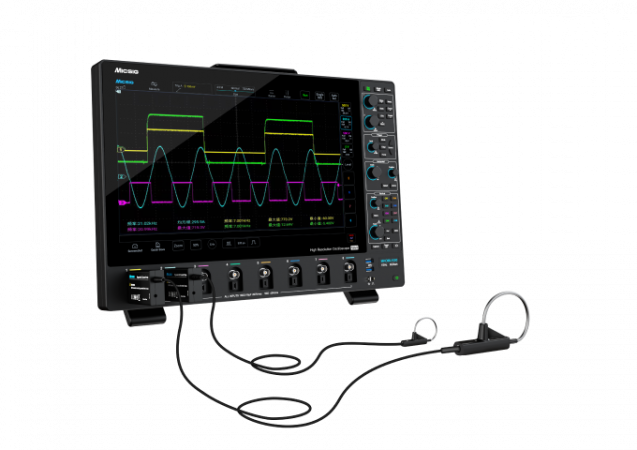

Sonda je vybavena standardním rozhraním BNC pro použití s jakýmkoli osciloskopem. Kompaktní a flexibilní konstrukce snadno řeší problém s těžko dostupnými částmi a průměr cívky umožňuje přizpůsobení tak, aby vyhovoval širšímu spektru testovacích požadavků.
Parametry:

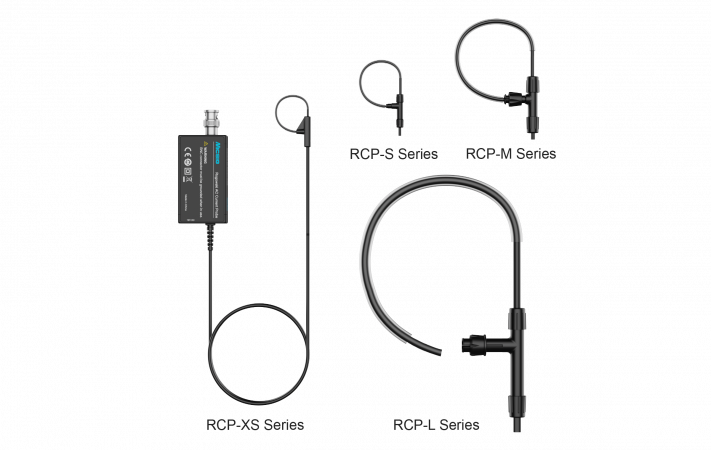

RCP-XS Series (průměr cívky (průřez) : 1.6 mm)
※ RCP***XS-80: 80 mm délka cívky.
※ RCP***XS-200: 200 mm délka cívky.
|
Model |
Šířka pásma |
Max. proud |
výstupní zesílení |
výstupní šum |
Max. di/dt |
Droop (%/ms) |
Přesnost |
max . izolace cívky |
|
RCP60XS-80 |
70Hz -30MHz |
60Apk |
100mV/A (10x) |
＜ 25mVpp |
4kA/μs |
65%/ms |
2% |
1.5kVpk (Rogowski coil part) |
|
RCP120XS-80 |
34Hz-30MHz |
120Apk |
50mV/A (20x) |
＜ 25mVpp |
8kA/μs |
35%/ms |
||
|
RCP300XS-80 |
10Hz-30MHz |
300Apk |
20mV/A (50X) |
＜ 25mVpp |
20kA/μs |
9%/ms |
||
|
RCP600XS-80 |
8Hz-30MHz |
600Apk |
10mV/A (100X) |
＜ 18mVpp |
40kA/μs |
7%/ms |
||
|
RCP1200XS-80 |
5Hz-30MHz |
1200Apk |
5mV/A (200X) |
＜ 15mVpp |
70kA/μs |
3%/ms |
||
|
RCP3000XS-80 |
4Hz-30MHz |
3000Apk |
2mV/A (500X) |
＜ 8mVpp |
70kA/μs |
2%/ms |
||
|
RCP6000XS-80 |
4Hz-30MHz |
6000Apk |
1mV/A (1000X) |
＜ 5mVpp |
70kA/μs |
2%/ms |
||
|
RCP12000XS-80 |
2Hz-30MHz |
12000Apk |
0.5mV/A (2000X) |
＜ 6mVpp |
70kA/μs |
2%/ms |
||
|
|
||||||||
|
RCP300XS-200 |
14Hz - 20MHz |
300Apk |
20mV/A (50X) |
＜ 20mVpp |
20kA/μs |
15%/ms |
2% |
1.5kVpk (Rogowski coil part) |
|
RCP600XS-200 |
7Hz - 20MHz |
600Apk |
10mV/A （100X） |
＜ 18mVpp |
40kA/μs |
7%/ms |
||
|
RCP1200XS-200 |
5Hz - 20MHz |
1200Apk |
5mV/A （200X） |
＜ 15mVpp |
70kA/μs |
3%/ms |
||
|
RCP6000XS-200 |
3Hz - 20MHz |
6000Apk |
1mV/A （1000X） |
＜ 7mVpp |
70kA/μs |
3%/ms |
||
Napájení, provozní podmínky, konstrukce, záruka
- napájení 12V DC
- Délka kabelu (jednotka - cívka): 150 cm
- Provozní teplota: základní jednotka 0℃ až 55℃, Cívka: -20℃ až 125℃
- Skladovací teplota -30 až 70 °C
- Záruka na hlavní přístroj: 12 měsíců
