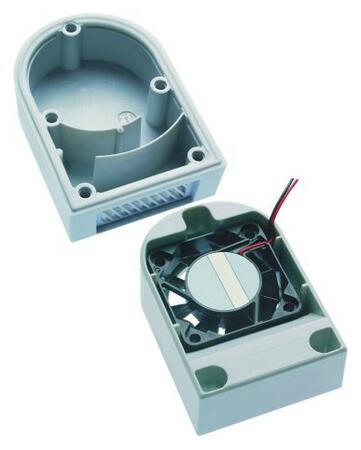

Séria DA 184 - Malé ventilačné zariadenie
Malé ventilačné zariadenie.
Dostupnosť: Predaj ukončený
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Popis produktu
- Aktívna ventilácia
- Axiálny ventilátor
- Malé rozmery
Rozšírené informácie
Kolísání teploty a uvolňování tepla některými komponenty v hermeticky uzavřených prostorech způsobuje změny tlaku v těchto zařízeních. Ventilační zařízení kompenzuje tyto projevy a současně zajišťuje ochranu proti vlhkosti. Zařízení se dodává ve třech provedeních, dvoudílné s ventilátorem nebo bez ventilátoru a jednodílné bez ventilátoru.
Technická data
| Axiální ventilátor | rozměry 40×40×15 mm napájení 24 V DC pracovní teplota -10...70 °C |
|---|---|
| Rozměry | 72×50×22 mm (vnitřní díl) 72×50×20 mm (vnější díl) |
| Velikost větrací mřížky | 1,7 dm3 |
| Stupeň krytí | IP 44 |
| Materiál | plast UL 94V-0, světle šedý |
| Pracovní teplota | -45 až 70 °C |
| Montáž | pomocí šroubů 3,9×13 mm |
| Montážní poloha | libovolná |
| Těsnění | guma |
| Objednací č. | Popis | Hmotnost |
| 18401.0-00 | Dvoudílné ventilační zařízení s axiálním ventilátorem | 0,08 kg |
|---|---|---|
| 18402.0-00 | Dvoudílné ventilační zařízení bez axiálního ventilátoru | 0,06 kg |
| 18400.0-00 | Jednodílné ventilační zařízení bez axiálního ventilátoru (jen vnější díl) | 0,03 kg |
Pokyny pro montáž
Do stěny rozváděče vyvrtejte otvor o průměru 37 mm a pozdro zařízení přišroubujte pomocí 3 šroubů. Pro správnou ventilaci by měly být použity dvě ventilační zařízení, které by se měly umístnit v rozváděči diagonálně.
Schéma
